Volkswagen Tiguan Reparaturanleitung: Vordersitze mit manueller Höhenverstellung

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

• Drehmomentschlüssel -V.A.G 1331-

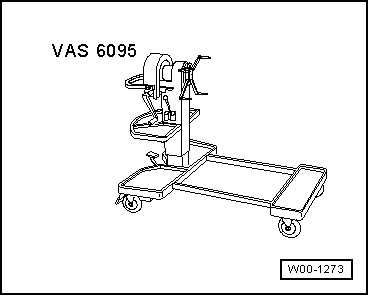

• Motor- und Getriebehalter -VAS 6095-

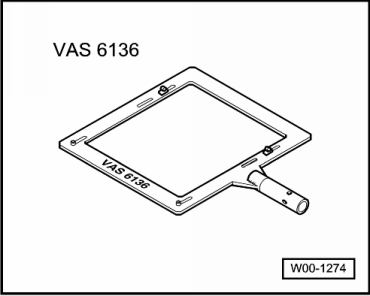

• Halter für Sitzreparatur -VAS 6136-

Verkleidung, Schwellerseite, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

• Bauen Sie das Lehnenverstellrad aus

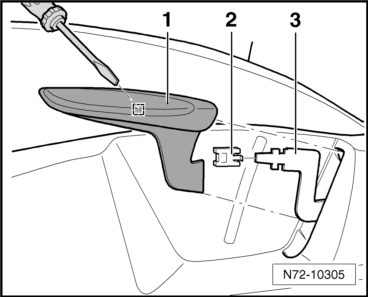

• Ziehen Sie den Griff der Höhenverstellung -1- nach oben.
• Drücken Sie auf der Innenseite vom Griff der Höhenverstellung die Blechlasche der Befestigungsklammer -2-, mit einem kleinen Schraubendreher, in Richtung Schweller und ziehen Sie den Griff vom Verstellhebel -3- herunter.

Hinweis

Zur besseren Übersicht ist die Befestigungsklammer in der Abbildung in ausgebautem Zustand dargestellt.

• Entfernen Sie die Befestigungsklammer -1- vom Verstellhebel -3-.

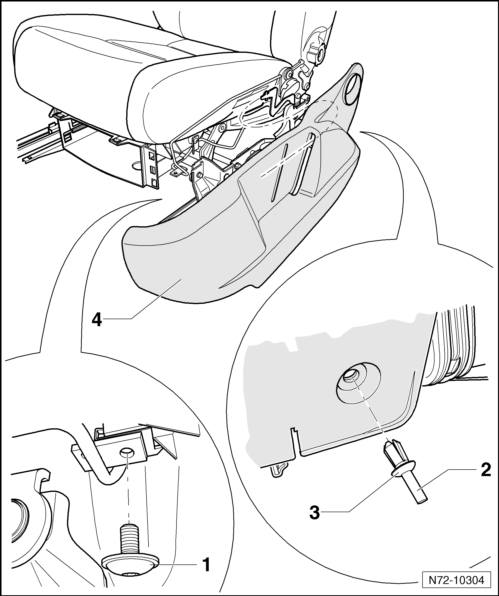

• Drehen Sie die Schraube -1- heraus (2 Nm).
• Drücken Sie den Klemmstift -2-, nach innen, aus den Spreizclip -3- heraus.
• Entfernen Sie den Spreizclip.
• Lösen Sie die Verkleidung -4-, in Fahrtrichtung, aus den Aufnahmen im Sitzgestell.

Einbauen

• Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Halter, Verkleidung, Schwellerseite, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

• Bauen Sie das Lehnenverstellrad aus
• Bauen Sie Verkleidung, Schwellerseite, aus

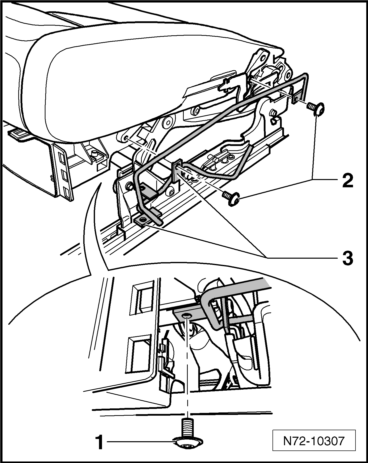

• Drehen Sie die Schraube -1- heraus (2 Nm).
• Drehen Sie die zwei Schrauben -2- heraus (8 Nm).
• Lösen Sie den Halter -3- vom Sitzgestell.

Einbauen

• Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Hebel, Höhenverstellung, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

• Bauen Sie das Lehnenverstellrad aus
• Bauen Sie die Verkleidung, Schwellerseite, aus

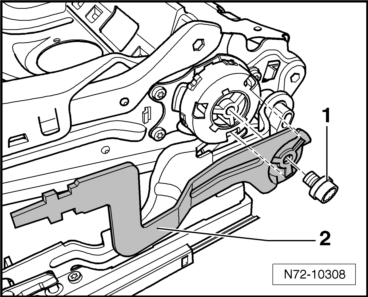

• Drehen Sie die Schraube -1- heraus (19,5 Nm).
• Lösen Sie den Hebel -2- von der Höhenverstellung.

Einbauen

• Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Höhenverstellelement, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

• Verfahren Sie den Sitz in die vorderste Position.
• Verfahren Sie den Sitz in die höchste Position, senken Sie den Sitz anschließend um einen Hub ab.
• Bauen Sie das Lehnenverstellrad aus
• Bauen Sie die Verkleidung, Schwellerseite, aus
• Bauen Sie den Hebel, Höhenverstellung, aus

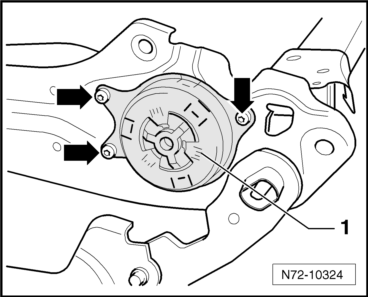

• Drehen Sie die drei Schrauben -Pfeile- heraus (6 + 2 Nm).
• Lösen Sie das Höhenverstellelement -1- aus dem Sitzgestell.

Einbauen

• Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Beim Einsetzen vom Höhenverstellelement in das Sitzgestell ist es erforderlich, dass ein 2. Monteur den Sitz über die Lehne etwas nach unten drückt.

Lordose (2 Wege manuell) aus- und einbauen

Ausbauen

• Montieren Sie den Halter für Sitzreparatur -VAS 6136- am Motor- und Getriebehalter -VAS 6095-.
• Bauen Sie den Sitz, vorn, aus
• Befestigen Sie den Sitz auf dem Halter für Sitzreparatur -VAS 6136-.
• Betätigen Sie, falls vorhanden, die Entriegelungstaste und ziehen Sie die Kopfstütze aus der Lehne heraus.
• Kopfstütze ausbauen
• Bauen Sie das Gurtschloss, vorn, aus
• Bauen Sie die Verkleidung, Tunnelseite, aus
• Bauen Sie das Lehnenverstellrad aus
• Bauen Sie die Verkleidung, Schwellerseite, aus
• Bauen Sie die Lehne aus
• Bauen Sie den Lordosenverstellhebel aus
• Bauen Sie den Klapptisch, Lehne, aus
• Bauen Sie den Bezug und das Polster, Vordersitzlehne, aus

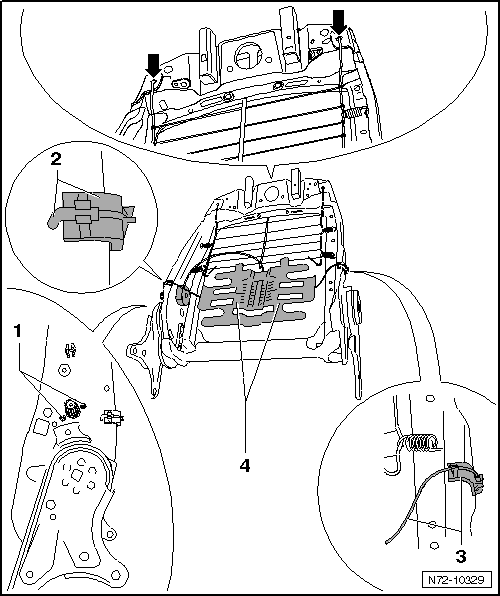

• Drehen Sie die zwei Schrauben -1- der Betätigung heraus (1,5 +- 1 Nm).
• Hängen Sie die seitlichen Fixierungen -2- und -3- aus dem Lehnenrahmen heraus.
• Hängen Sie die seitlichen Federn aus.
• Lösen Sie die Lordose -4- aus den oberen Aufnahmen -Pfeile- im Lehnenrahmen.

Einbauen

• Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
