Volkswagen Tiguan Reparaturanleitung: Beifahrersitz ohne Höhenverstellung

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

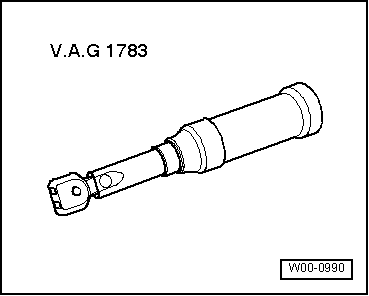

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Tiguan. W00-0990

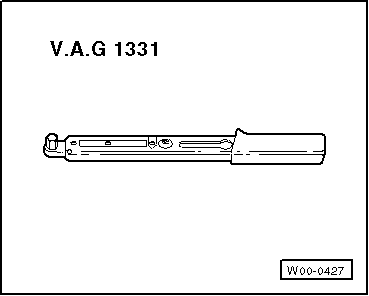

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Tiguan. W00-0427

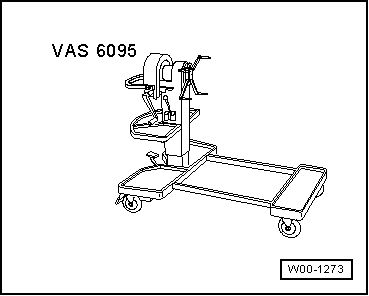

  • Motor- und Getriebehalter -VAS 6095-

Volkswagen Tiguan. W00-1273

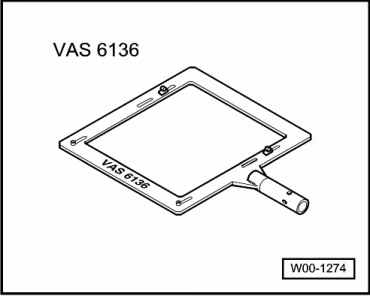

  • Halter für Sitzreparatur -VAS 6136-

Volkswagen Tiguan. W00-1274

Verkleidung, Schwellerseite, aus- und einbauen

Ausbauen

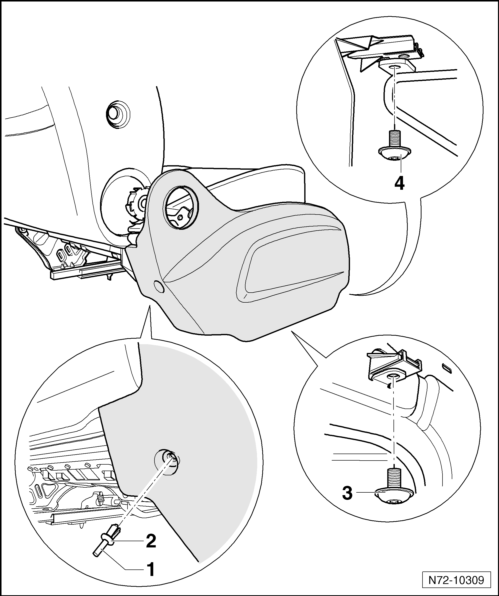

  • Bauen Sie das Lehnenverstellrad aus
  • Drücken Sie den Klemmstift -1- nach innen und entfernen Sie den Spreizclip -2-.
  • Drehen Sie die Schrauben -3- und -4- heraus (2 Nm).
  • Ziehen Sie die Verkleidung nach außen vom Sitz ab.

Einbauen

Hinweis

Vor der Montage sind die Befestigungsklammern auf Beschädigungen zu überprüfen und ggf. zu erneuern.

  • Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
