Volkswagen Tiguan Reparaturanleitung: Türscheibe vorn

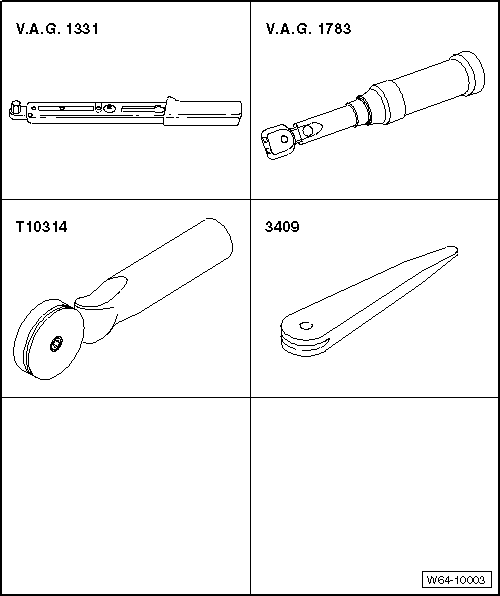

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1331-
  • Drehmomentschlüssel -V.A.G 1783-
  • Andrückrolle -T 10314-
  • Demontagekeil -3409-

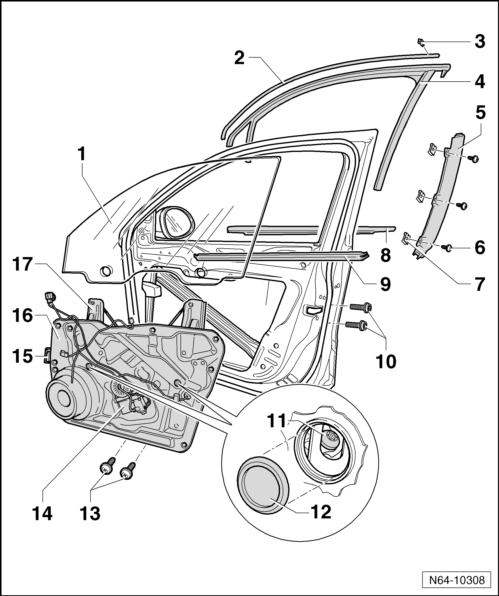

Montageübersicht

Hinweis

Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist sinngemäß daraus abzuleiten.

  1. Türscheibe
    • aus- und einbauen
  2. Zierleiste
    • In die Fensterführung eingelegt.
    • ausbauen
  3. Clip
    • Zur Befestigung der Zierleiste in der Fensterführung.
  4. Fensterführung
    • Auf dem Flansch aufgesteckt.
    • aus- und einbauen
    • Ausführung mit und ohne Zierleiste.
  5. Blende
    • ausbauen
  6. Schraube
    • 3 Stück
    • 2 Nm
  7. Federmutter
    • 3 Stück
  8. Fensterschachtabdichtung außen
    • auf den Flansch aufgesteckt
    • ausbauen
  9. Fensterschachtabdichtung innen
    • auf den Flansch aufgesteckt
    • Ausführung mit und ohne Zierleiste
  10. Schraube
    • für das Türschloss
    • 2 Stück
    • 20 Nm
  11. Schraube (Linksgewinde)
    • 2 Stück
    • 8 Nm
  12. Abdeckkappe
    • 2 Stück
  13. Schraube
    • 10 Stück
    • 8 Nm
  14. Fensterhebermotor
  15. Steckverbindung
    • An der A-Säule
  16. Aggregateträger
    • aus- und einbauen
    • Fensterheber ist Bestandteil des Aggregateträgers.
    • Der Fensterhebermotor ist von vorn an den Aggregateträger angeschraubt.
  17. Fensterheber
    • Bestandteil des Aggregateträgers.

Türscheibe aus- und einbauen

Ausbauen

Hinweis

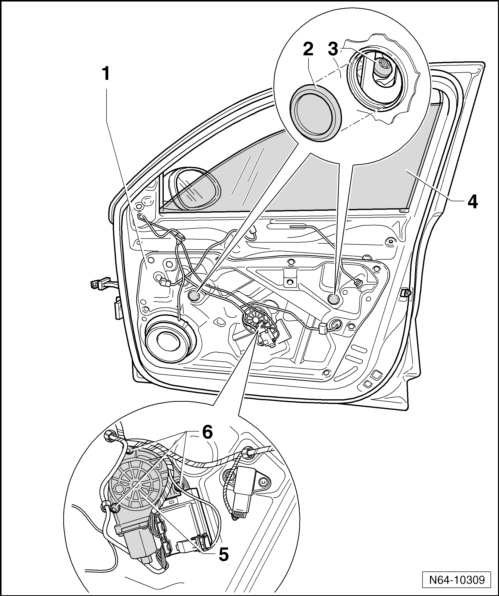

  • Der Aus- und Einbau erfolgt nur für die rechte Türscheibe. Der Aus- und Einbau der linken Türscheibe ist sinngemäß daraus abzuleiten.
  • Die Schrauben -3- haben Linksgewinde.

  • Verkleidung Tür vorn ausbauen → Karosserie-Montagearbeiten Innen;
  • Hebeln Sie die Abdeckkappen -2- heraus.
  • Senken Sie die Türscheibe ab, bis Klemmschrauben -3- der Türscheibe zugänglich sind.
  • Lösen Sie die Schrauben -3- (nicht abschrauben, Linksgewinde) und drücken Sie die Klemmbacken auseinander.

Hinweis

Ist der Arbeitsschritt wegen einer Störung durch den elektrischen Fensterheber -5- nicht möglich, so kann der Fensterhebermotor abgeschraubt -6- werden, um dann das Fenster herunter zu schieben.

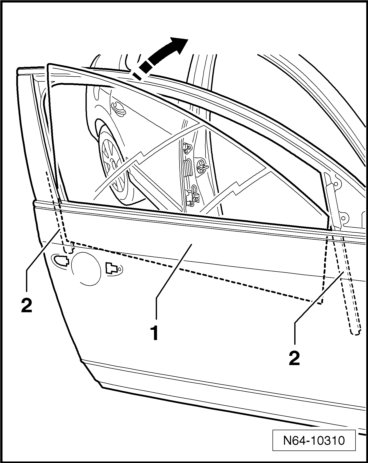

  • Türscheibe -1- hinten anheben und in -Pfeilrichtung- nach vorn aus der Tür herausschwenken.

Volkswagen Tiguan. N64-10310

Einbauen

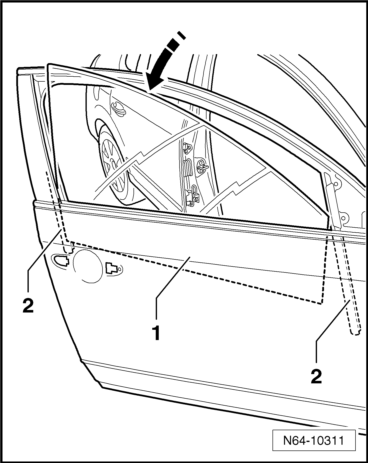

  • Schwenken Sie die Türscheibe -1- in -Pfeilrichtung- in die Tür ein. Achten Sie darauf, dass die Türscheibe richtig in die Fensterführung -2- eingesetzt ist.

Volkswagen Tiguan. N64-10311

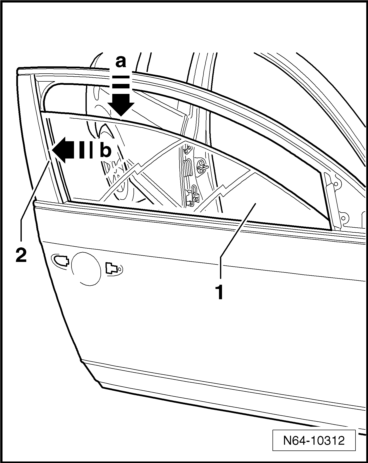

  • Führen Sie die Türscheibe ohne Druck -Pfeil a-in die Klemmbacken.
  • Richten Sie die Türscheibe -1- zum Fensterrahmen -2- aus -Pfeil b-.

Volkswagen Tiguan. N64-10312

  • Ziehen Sie die Klemmschrauben -3- (2 Stück, Linksgewinde) fest, Anzugsdrehmoment: 8 Nm.

Hinweis

Die Schrauben -3- haben Linksgewinde.

  • Anschließend ist in umgekehrter Reihenfolge wie beim Ausbau vorzugehen.
  • Bevor Sie die Türverkleidung montieren, ist eine Funktionsprüfung durchzuführen.

Fensterhebermotor aus- und einbauen

Ausbauen

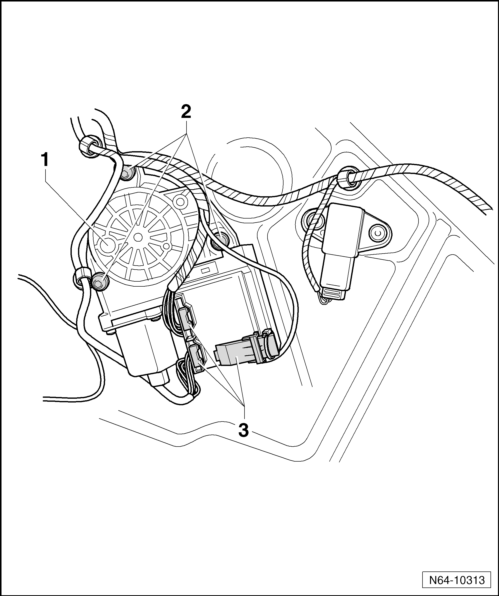

  • Verkleidung Tür vorn ausbauen → Karosserie-Montagearbeiten Innen;
  • Setzen Sie die Türscheibe mit Klebeband fest, damit sie nicht herunterrutscht.
  • Trennen Sie alle Steckverbindungen -3-.
  • Drehen Sie die drei Schrauben -2- heraus.
  • Nehmen Sie den Fensterhebermotor mit Steuergerät -1- vom Aggregateträger ab.

Einbauen

  • Stecken Sie den Fensterhebermotor auf und ziehen Sie die Türscheibe leicht auf und ab damit sich die Verzahnung zwischen Motor und Seiltrommel besser findet.

Anzugsdrehmoment: Schrauben Fensterhebermotor -2- 3,5 Nm

Hinweis

Für den Normierungslauf sind die Türen zu schließen.

  • Den Fensterheber zweimal nach oben und nach unten auf Anschlag fahren lassen. Damit ist der Fensterhebermotor normiert und betriebsbereit und der Einklemmschutz aktiviert.
  • Anschließend ist in umgekehrter Reihenfolge wie beim Ausbau vorzugehen.

Fensterführung aus- und einbauen

Hinweis

  • Der Aus- und Einbau erfolgt nur für die rechte Fensterführung. Der Aus- und Einbau der linken Fensterführung ist sinngemäß daraus abzuleiten.
  • Fensterschachtabdichtung beim Abheben nicht biegen!

Fensterschachtabdichtung ausbauen

Hinweis

Die Fensterschachtabdichtung darf beim Ausbauen nicht verbogen werden.

  • Außenspiegel ausbauen.

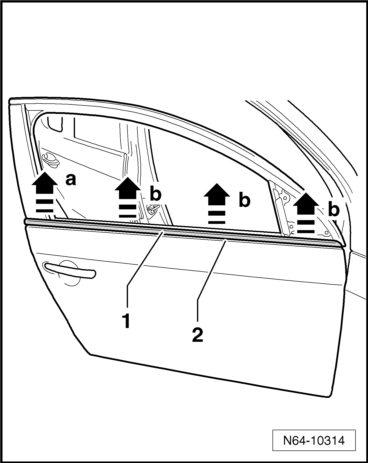

  • Beginnen Sie an der hinteren Fensterführung -Pfeil a- und heben Sie die Fensterschachtabdichtung -1- vorsichtig an.
  • Ziehen Sie die Fensterschachtabdichtung -1- gleichmäßig -Pfeile b- vom Türflansch -2- ab.

Volkswagen Tiguan. N64-10314

Fensterschachtabdichtung einbauen

Hinweis

Die Fensterschachtabdichtung darf nicht auf den Türflansch aufgeschlagen werden.

  • Drücken Sie die Fensterschachtabdichtung gleichmäßig von Hand auf den Türflansch auf.

Blende ausbauen

  • Außenspiegel und Fensterschachtabdichtung sind ausgebaut.
  • Türscheibe ausbauen.

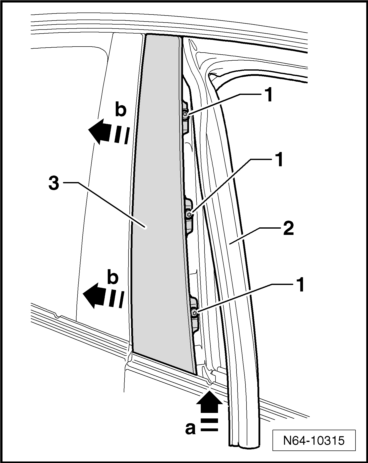

  • Ziehen Sie die Fensterführung -2- aus der Aufnahme heraus -Pfeil a-.
  • Drehen Sie die Schrauben -1- heraus und ziehen Sie die Blende -3- in Richtung B-Säule -Pfeil b- ab.

Volkswagen Tiguan. N64-10315

Blende einbauen

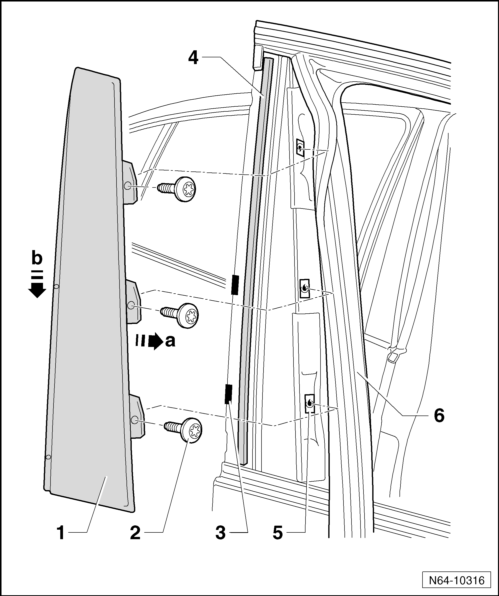

  • Überprüfen Sie die Federklammern -5-, die Dichtung -4- und die Zwischenlagen -3- auf Beschädigungen und Vollständigkeit. Gegebenenfalls sind die Teile zu ersetzen.
  • Schieben Sie die Blende -1- in -Pfeil a- auf den Fensterrahmen.
  • Drücken Sie die Blende etwas nach unten -Pfeil b-.
  • Drehen Sie die Schrauben -2- fest, Anzugsdrehmoment: 2 Nm.
  • Führen Sie die Fensterführung -6- in die Aufnahme.

Volkswagen Tiguan. N64-10316

Fensterführung ausbauen

Außenspiegel, Fensterschachtabdichtung und Blende sind ausgebaut.

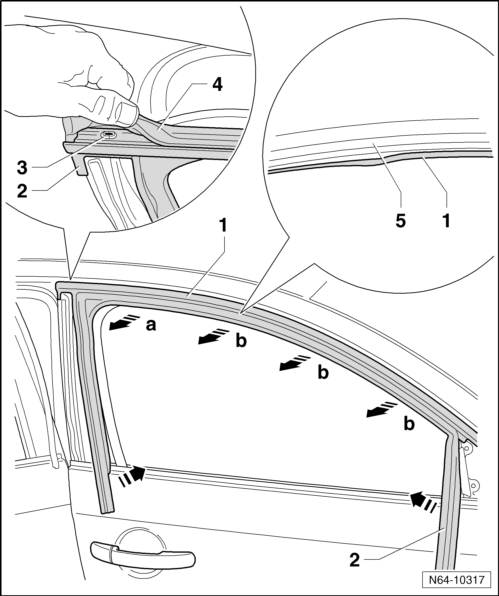

  • Ziehen Sie die Fensterführung -1- aus der vorderen und hinteren Aufnahme -2- heraus -Pfeile-.

Bei Fensterführungen mit Zierleiste

  • Drücken Sie die Fensterführung -1- im oberen hinteren Bereich -4- etwas zur Seite.
  • Clip -3- ausbauen.

Alle Fensterführungen

  • Krempeln Sie von innen die Dichtlippe der Fensterführung -1- vom Fensterrahmen -5-.
  • Ziehen Sie die Fensterführung -2- rundherum gleichmäßig -Pfeile b- vom Türflansch ab, beginnen Sie im hinteren Bereich -Pfeil a-.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmoment: Schrauben -2- 2 Nm

  • Bevor Sie die Türverkleidung montieren, ist eine Funktionsprüfung durchzuführen.

Hinweis

Achten Sie beim Einbau der Fensterführung auf einen gleichmäßigen Sitz (Windgeräusche).

Zierleiste Fensterführung aus- und einbauen

Ausbauen

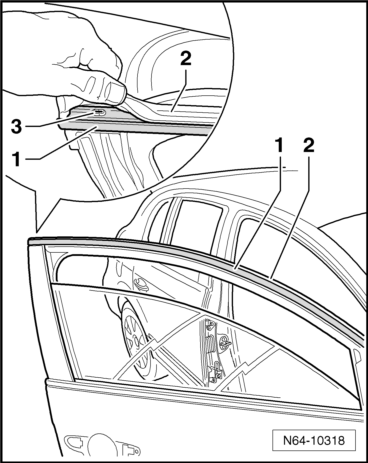

  • Blende Fensterführung ausbauen.
  • Drücken Sie die Fensterführung im oberen hinteren Bereich -2- etwas zur Seite.
  • Clip -3- ausbauen.

Volkswagen Tiguan. N64-10318

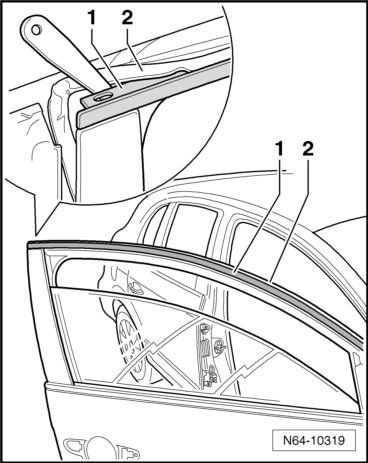

  • Führen Sie den Demontagekeil -3409- vorsichtig zwischen Zierleiste -1- und Fensterführung -2- ein.
  • Schieben Sie den Demontagekeil -3409- gleichmäßig zwischen Zierleiste -1- und Fensterführung -2- nach vorn.

Volkswagen Tiguan. N64-10319

Einbauen

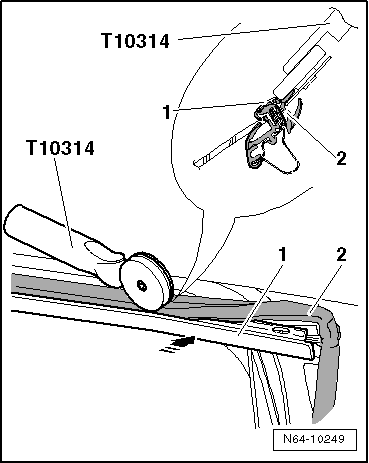

  • Sprühen Sie die Fensterführung mit Seifenwasser ein.
  • Drücken Sie die Zierleiste -1- von Hand gleichmäßig -Pfeil- in die Fensterführung -2-ein.
  • Drücken Sie anschließend die Fensterführung mit der Andrückrolle -T 10314- richtig in die Aufnahme der Zierleiste.

Volkswagen Tiguan. N64-10249

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
