Volkswagen Tiguan Reparaturanleitung: Stoßfängerabdeckung vorn - für Geländeausführung ab 07.2011 (mit 28º Böschungswinkel)

Volkswagen Tiguan Reparaturanleitung / Karosserie-Montagearbeiten Außen / Stoßfänger / Stoßfängerabdeckung vorn - für Geländeausführung ab 07.2011 (mit 28º Böschungswinkel)

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel 2... 10 Nm -V.A.G 1783-

Volkswagen Tiguan. W00-0990

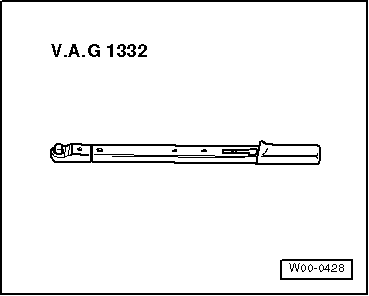

  • Drehmomentschlüssel 40... 200 Nm -V.A.G 1332 -

Volkswagen Tiguan. W00-0428

Stoßfängerabdeckung vorn in Stand setzen

Hinweis

Bei Beschädigungen an der Stoßfängerabdeckung klären Sie vor dem Auswechseln, ob eine Kunststoffreparatur möglich ist.

Beschreibung unter: → Allgemeine Hinweise; Karosserie-Instandsetzung, Karosserie-Montagearbeiten

Halter für Einparkhilfe einbauen

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

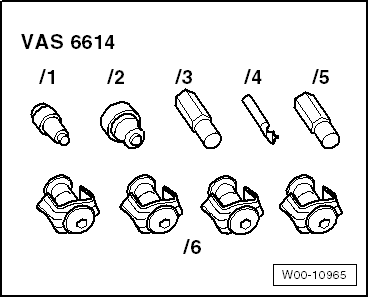

  • Montagewerkzeug für PDC-Halter -VAS 6614-

Volkswagen Tiguan. W00-10965

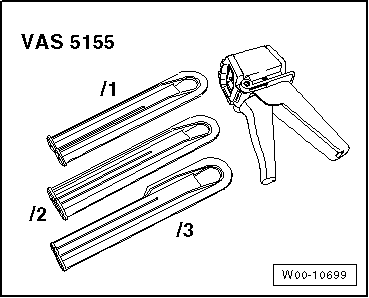

  • Handdruck-Pistole -VAS 5155-

Volkswagen Tiguan. W00-10699

Materialien

Hinweis

Die Teilenummern der Materialien sind dem "ETKA" zu entnehmen.

  • 2K-Kunststoff-Klebstoff
  • Haftvermittler für Kunststoffe
  • Reinigungslösung
  • Primerapplikator

Halter einbauen

Hinweis

Die Halter werden eingebaut, nachdem die Stoßfängerabdeckung lackiert ist.

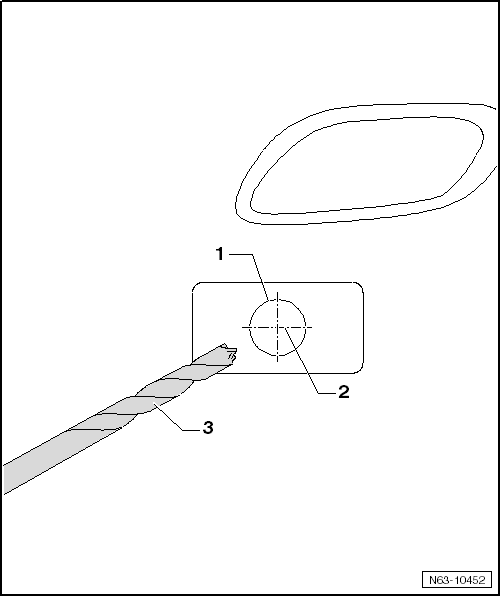

Die 4 Markierungen für den Halter -1- sind auf der Innenseite der Stoßfängerabdeckung zu finden.

  • Falls nicht vorhanden, ist der Mittelpunkt -2- zu ermitteln.
  • Mit dem im Werkzeugsatz beiliegenden Bohrer -3- werden die Löcher von innen nach außen vorgebohrt.

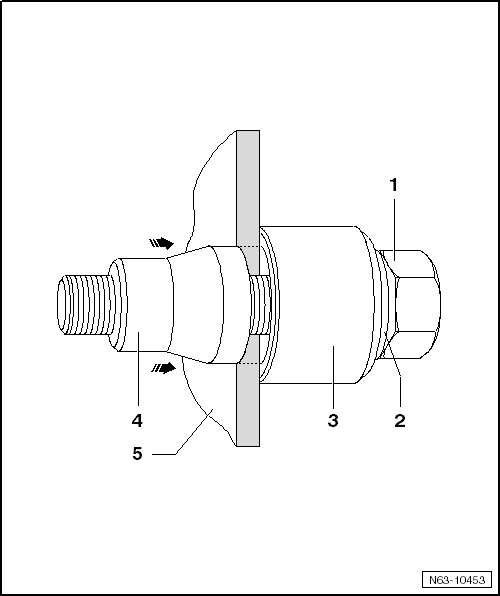

  • Den Stanzlocher mit Schraubkopf -1-, Unterlegscheibe -2- und Gegenlager -3- von der Innenseite der Stoßfängerabdeckung -5- ansetzen.
  • Das Stanzeisen -4- aufschrauben, nicht ganz bis auf die Stoßfängerabdeckung.
  • Das Stanzeisen -4- an die Stoßfängerabdeckung drücken.
  • Den Stanzlocher -1- festziehen.

Hinweis

Das Stanzeisen -4- darf sich nicht auf dem Lack der Stoßfängerabdeckung drehen.

  • Das Stanzeisen -4- wird durch Drehen am Schraubkopf -1- durch das Material der Stoßfängerabdeckung -5- durchgezogen -Pfeile-.
  • Stanzlocher entfernen und die nächsten Löcher einbringen.
  • Stoßfängerabdeckung und Halter gründlich mit der Reinigungslösung reinigen.

Hinweis

Etwa 1 cm des Klebstoffs aus der Spitze sollte nicht aufgetragen werden.

  • Die Innenseite der Stoßfängerabdeckung -6- leicht anschleifen und gründlich reinigen.
  • Den Haftvermittler für Kunststoffe sehr dünn auf Stoßfängerabdeckung und Halter auftragen und 10 Minuten ablüften lassen.

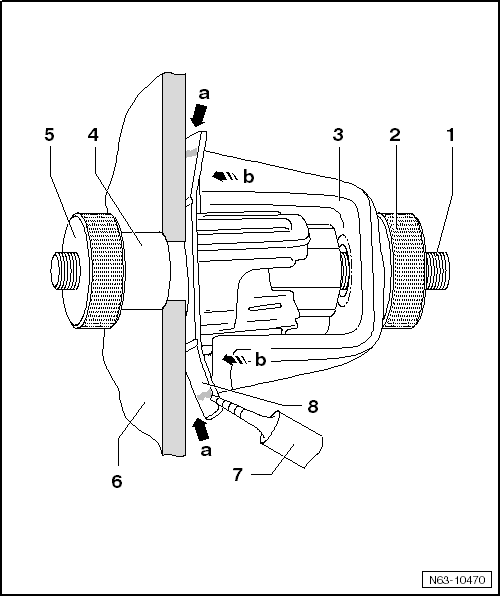

  • Halter -8- auf den Zentrierdorn -1- schieben und durch die Stoßfängerabdeckung -6- schieben.
  • Gegenhalter -4- aufschieben und Rändelmutter -5- leicht festziehen.
  • Klemmspange -3- aufschieben und Rändelmutter -2- ansetzen, nicht festziehen.
  • Bis zu diesem Arbeitsschritt werden alle Halter vorbereitet.

Hinweis

Der Klebstoff darf nicht bis in den Knick verlaufen.

  • Klebstoff wie im Bild gezeigt auftragen und Rändelmutter -2- festziehen.
  • Nach der Mindestaushärtezeit alle Zentrierdorne abnehmen, Mindestaushärtezeit.

Mindestaushärtezeit

Weitere Arbeiten an der Stoßfängerabdeckung und den Haltern dürfen erst nach Ablauf der Mindestaushärtezeit von 30 Minuten erfolgen.

Die Stoßfängerabdeckung muss in dieser Zeit am Arbeitsplatz liegen bleiben und darf nicht bewegt werden.

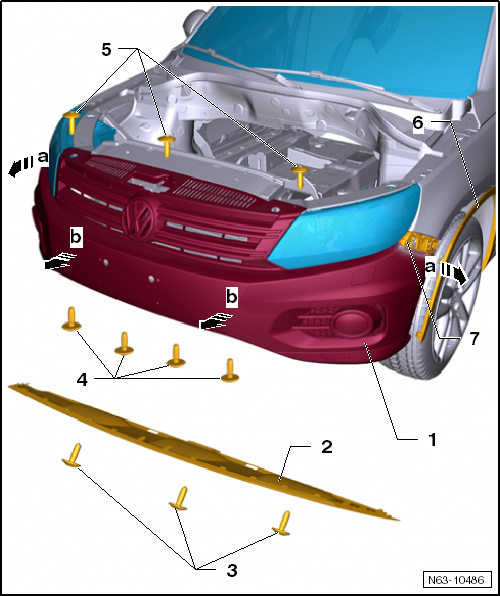

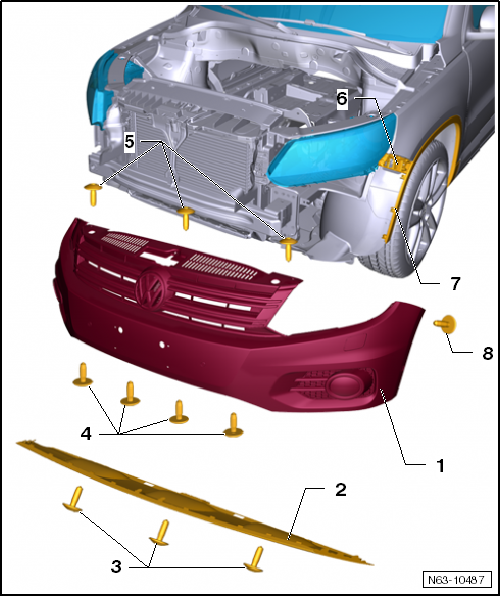

Stoßfängerabdeckung vorn - Montageübersicht

  1. Stoßfängerabdeckung vorn
    • Material PP/EPDM
    • aus- und einbauen
  2. Abdeckung
  3. Schraube
    • 3 Stück
    • Anzugsdrehmoment: 2 Nm
  4. Schraube
    • 4 Stück
    • Anzugsdrehmoment: 2 Nm
  5. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 6 Nm
  6. Führungsprofil
    • der Stoßfänger ist mit dem Führungsprofil verrastet
  7. Radabdeckungen
    • aus- und einbauen
  8. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 2 Nm

Stoßfängerabdeckung vorn aus- und einbauen

Hinweis

Je nach Modellvariante müssen beim Ausbau und Einbau der Stoßfängerabdeckung vorn geringfügige Abweichungen berücksichtigt werden.

Ausbauen

  • Radhausschalen vorn links und rechts  im Bereich der Stoßfängerabdeckung lösen.
  • Radabdeckungen -6- im Bereich der Stoßfängerabdeckung aus den Verrastungen lösen.
  • Schrauben hinter den Radabdeckungen herausdrehen.
  • Schrauben -3- von unten herausdrehen.
  • Abdeckung-2- abnehmen.
  • Schrauben -4- von unten herausdrehen.
  • Schrauben -5- herausdrehen.

Der weitere Ausbau ist nur mit einem zweiten Monteur möglich.

  • Den Stoßfänger an den Ecken -Pfeile a- nach außen aus den Verrastungen der Halter -7- herausziehen.
  • Mit einem zweiten Monteur die Stoßfängerabdeckung parallel -Pfeile b- aus den Aufnahmen an den Scheinwerfern ziehen.
  • Die Steckverbindungen der vorhandenen elektrischen Bauteile und die Schläuche trennen.

Hinweise und Arbeitsvorgaben für die Einparkhilfe: → Elektrische Anlage;

Hinweise und Arbeitsvorgaben für den Parklenkassistenten: → Elektrische Anlage;

  • Soweit vorhanden, sind die Schlauchkupplungen der Waschwasserleitungen zu trennen → Elektrische Anlage;

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Hinweis

Beim Ansetzen der Stoßfängerabdeckung vorn ist auf parallele Führung am Scheinwerfer zu achten.

  • Den Stoßfänger an den Ecken in die Verrastungen der Aufnahmen drücken.
  • Auf Parallelität und Spaltmaße ist zu achten → Karosseriespaltmaße; Karosserie vorn

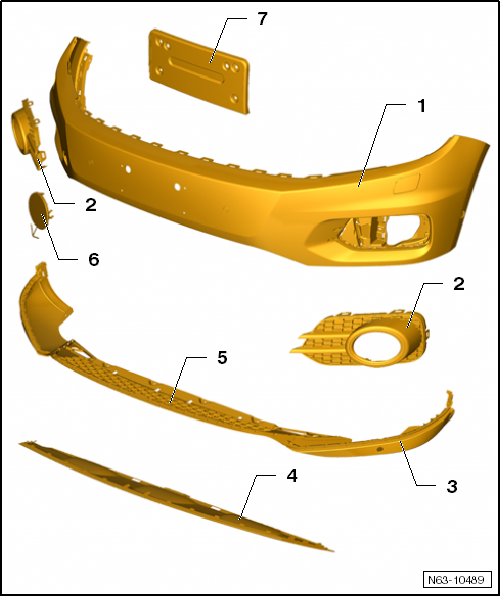

Stoßfängerabdeckung vorn Anbauteile

Hinweis

Je nach Modellvariante müssen bei den Anbauteilen geringfügige Abweichungen berücksichtigt werden.

  1. Stoßfängerabdeckung vorn
    • Material PP/EPDM
  2. Lüftungsgitter
    • links und rechts
    • ist mit der Stoßfängerabdeckung verrastet
    • Nur bei ausgebauter Stoßfängerabdeckung -1- zu demontieren.
  3. Spoiler
    • Material PC/ABS
    • ist mit der Stoßfängerabdeckung verrastet
    • Nur bei ausgebauter Stoßfängerabdeckung -1- zu demontieren.
  4. Abdeckung
    • mit der Stoßfängerabdeckung verschraubt
  5. Lüftungsgitter Mitte
    • Bestandteil des Spoilers
    • nicht einzeln wechselbar
  6. Abdeckung für Abschleppöse
  7. Kennzeichenträger
    • nicht für alle Länder

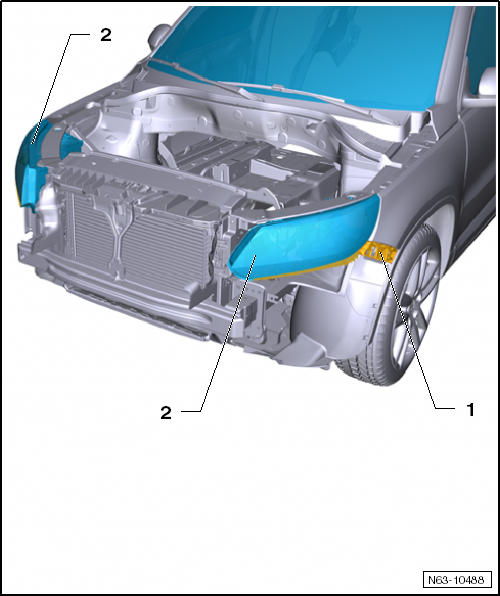

Stoßfängerabdeckung vorn Unterbauteile

  1. Führungsprofil
    • links und rechts

Ausbauen:

  • Drehen Sie die 2 Schrauben heraus.

Einbauen:

  • Anzugsdrehmoment der Schrauben: 2 Nm.
  1. Scheinwerfer
    • mit Aufnahme für die Stoßfängerabdeckung

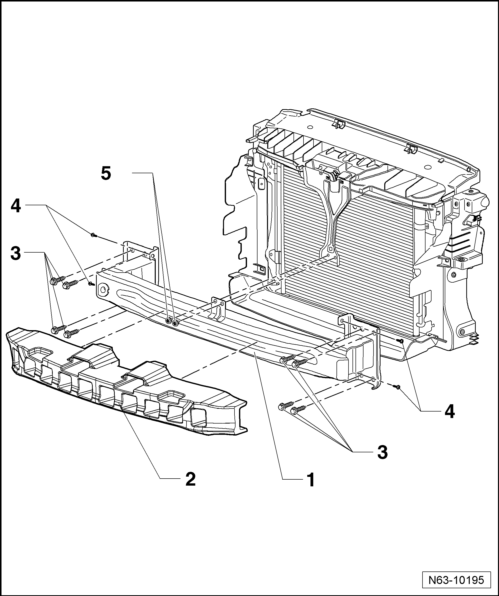

Stoßfängerträger vorn - Montageübersicht

Hinweis

Die Stoßfängerträger können nicht zwischen Fahrzeuge in Straßenausführung und Geländeausführung getauscht werden.

  1. Stoßfängerträger vorn
  2. Schaumteil
    • selbstklebend
  3. Schraube
    • 4 Stück je Seite
    • Anzugsdrehmoment: 60 Nm
  4. Schraube
    • 2 Stück je Seite
    • Anzugsdrehmoment: 3,5 Nm
  5. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 8 Nm

Stoßfängerabdeckung hinten

Mehrausstattung Volkswagen R GmbH "R-Line"

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Tiguan. W00-0990

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Tiguan. W00-0427

Stoßfängerabdeckung hinten in Stand setzen

Hinweis

Bei Beschädigungen an der Stoßfängerabdeckung hinten ist vor dem Auswechseln zuklären, ob eine Kunststoffreparatur möglich ist.

Beschreibung unter: → Allgemeine Hinweise; Karosserie-Instandsetzung, Karosserie-Montagearbeiten

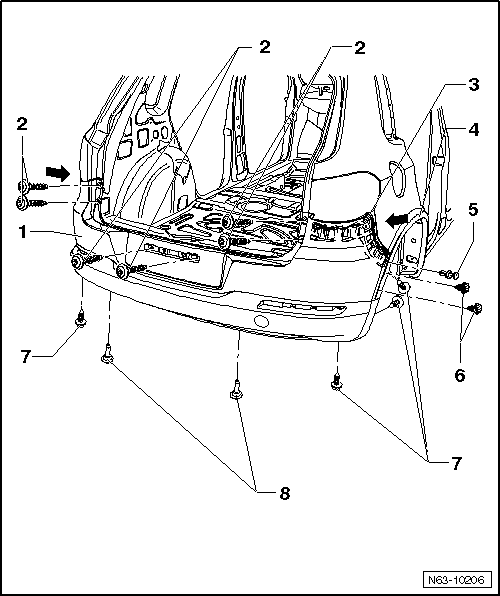

Stoßfängerabdeckung hinten - Montageübersicht

  1. Stoßfängerabdeckung hinten
    • Material PP/EPDM
    • aus- und einbauen
    • aus- und einbauen mit Anhängevorrichtung
  2. Schraube
    • 6 Stück
    • Anzugsdrehmoment: 3,5 Nm
  3. Führungsprofil
    • der Stoßfänger ist mit dem Führungsprofil verrastet
  4. Radabdeckung
    • aus- und einbauen
    • R-Line" aus- und einbauen
  5. Spreizniet
    • links und rechts
  6. Rasthaken
    • an der Radabdeckung
    • müssen zum Ausbauen des Stoßfängers gelöst werden
  7. Schraube
    • für die Radhausschale
    • Anzugsdrehmoment: 2 Nm
  8. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 6 Nm

Stoßfängerabdeckung hinten aus- und einbauen

Hinweis

Je nach Modellvariante müssen beim Aus- und Einbau der Stoßfängerabdeckung hinten geringfügige Abweichungen berücksichtigt werden.

Ausbauen

  • Schrauben -7- im Bereich der Radhausschale links und rechts herausdrehen.
  • Bei Fahrzeugen der Mehrausstattung Volkswagen R GmbH "R-Line" Radabdeckungen -4- ausbauen.
  • Die Rasthaken -6- der Radabdeckung -4- von innen aus dem Stoßfänger herausdrücken.
  • Mit einem Schraubendreher den Spreizniet -5- links und rechts heraushebeln.
  • Von unten die Schrauben -8- herausdrehen.
  • Schrauben -2- links und rechts und unter dem Kennzeichen oder dem Kennzeichenträger herausdrehen.

Der weitere Ausbau ist nur mit einem zweiten Monteur möglich.

  • Stoßfängerabdeckung hinten -1- aus den Verrastungen im Führungsprofil -3- herausziehen -Pfeile-.
  • Die Steckverbindungen der vorhandenen elektrischen Bauteile trennen.

Hinweise und Arbeitsvorgaben für die Einparkhilfe: → Elektrische Anlage;

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

  • Auf Parallelität und Spaltmaße ist zu achten → Karosseriespaltmaße; Karosserie hinten

Anzugsdrehmomente

  • "Stoßfängerabdeckung hinten - Montageübersicht"

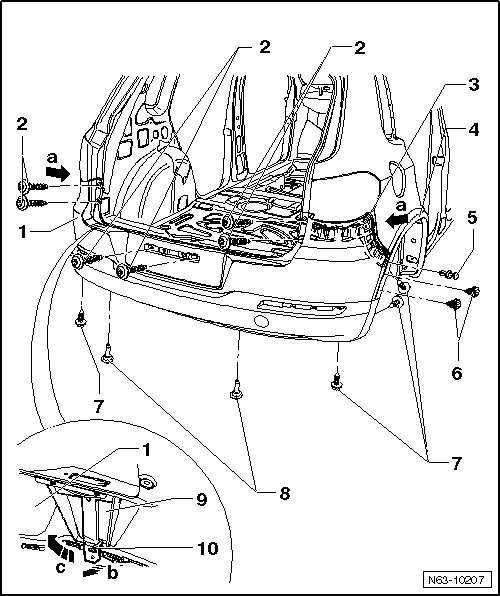

Stoßfängerabdeckung mit Anhängevorrichtung hinten aus- und einbauen

Hinweis

Je nach Modellvariante müssen beim Aus- und Einbau der Stoßfängerabdeckung hinten geringfügige Abweichungen berücksichtigt werden.

Ausbauen

  • Schrauben -7- im Bereich der Radhausschale links und rechts herausdrehen.
  • Bei Fahrzeugen der Mehrausstattung Volkswagen R GmbH "R-Line" Radabdeckungen -4- ausbauen.
  • Die Rasthaken -6- der Radabdeckung -4- von innen aus dem Stoßfänger herausdrücken.
  • Mit einem Schraubendreher den Spreizniet -5- links und rechts heraushebeln.
  • Von unten die Schrauben -8- herausdrehen.
  • Schrauben -2- links und rechts und unter dem Kennzeichen oder dem Kennzeichenträger herausdrehen.

Der weitere Ausbau ist nur mit einem zweiten Monteur möglich.

  • Stoßfängerabdeckung hinten -1- aus den Verrastungen im Führungsprofil -3- herausziehen -Pfeile a-.
  • Steckverbindungen der vorhandenen elektrischen Bauteile trennen.

Hinweise und Arbeitsvorgaben für die Einparkhilfe: → Elektrische Anlage;

  • Den Halter für den Auslöseknopf -9- aus der Verrastung -9- der Stoßfängerabdeckung -1- herausziehen -Pfeil b-.
  • Den Halter nach unten -Pfeil c- herausnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

  • Auf Parallelität und Spaltmaße ist zu achten → Karosseriespaltmaße; Karosserie hinten

Anzugsdrehmomente

  • "Stoßfängerabdeckung hinten - Montageübersicht"

Stoßfängerabdeckung hinten Anbauteile

Hinweis

Je nach Modellvariante Verschiedene Ausführungen, Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

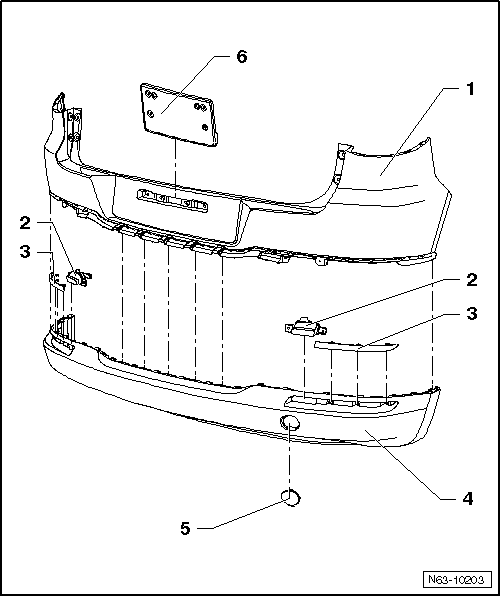

Montageübersicht - Anbauteile

  1. Stoßfängerabdeckung hinten
    • Material PP/EPDM
    • aus- und einbauen
    • aus- und einbauen mit Anhängevorri
  2. Rückfahrleuchten
    • Nur bei ausgebauter Stoßfängerabdeckung hinten -1- zu demontieren
    • ausbauen → Fahrzeugelektrik; Elektrische Anlage;
  3. Rückstrahler
    • Nur bei ausgebauter Stoßfängerabdeckung hinten -1- zu demontieren.
    • In der Stoßfängerabdeckung hinten -1- von innen verrastet.
  4. Spoiler
    • Material PC/ABS
    • In der Stoßfängerabdeckung hinten -1- verrastet.
    • Nur bei ausgebauter Stoßfängerabdeckung hinten -1- zu demontieren.
  5. Kappe Abschleppöse
    • In der Stoßfängerabdeckung hinten -1- verrastet.
  6. Kennzeichenträger
    • nicht für alle Länder
    • wird zusammen mit der Stoßfängerabdeckung verschraubt

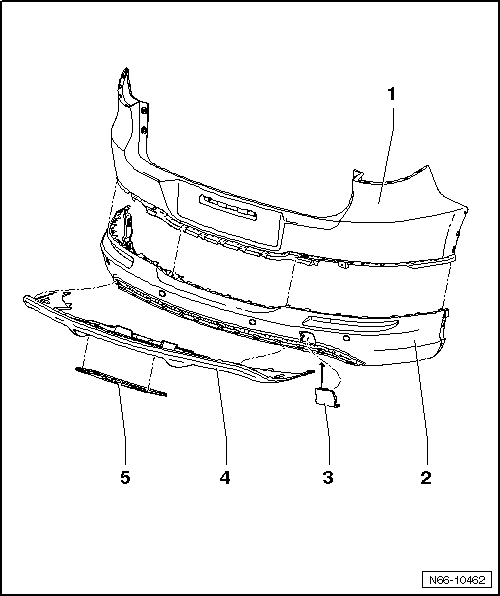

Montageübersicht - Anbauteile "R-Line"

  1. Stoßfängerabdeckung hinten
    • Material PP/EPDM
    • aus- und einbauen
    • aus- und einbauen mit Anhängevorrichtung
  2. Spoiler
    • Material PC/ABS
    • In der Stoßfängerabdeckung hinten -1- verrastet.
    • Nur bei ausgebauter Stoßfängerabdeckung hinten -1- zu demontieren.
  3. Kappe Abschleppöse
    • In der Stoßfängerabdeckung hinten -1- verrastet.
  4. Diffusor
    • in Strukturlack schwarz
    • In der Stoßfängerabdeckung hinten -1- verrastet.
    • Nur bei ausgebauter Stoßfängerabdeckung hinten -1- zu demontieren.
  5. Abdeckkappe
    • für Anhängevorrichtung

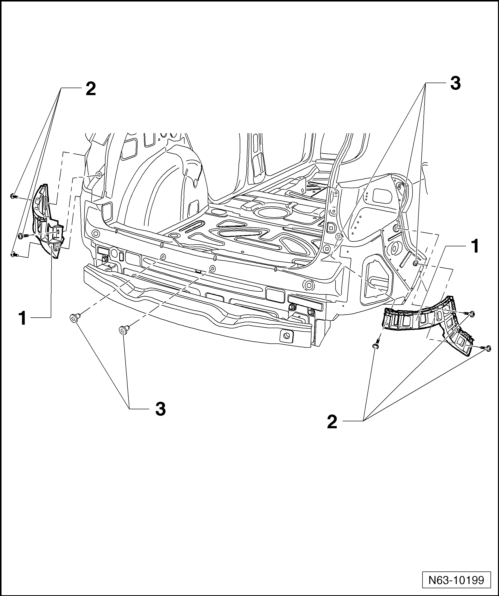

Stoßfängerabdeckung hinten Unterbauteile

  1. Führungsprofil
    • links und rechts
  2. Schrauben
    • 3 Stück je Seite
    • Anzugsdrehmoment: 3,5 Nm
  3. Spreizmutter
    • 8 Stück

Stoßfängerträger hinten

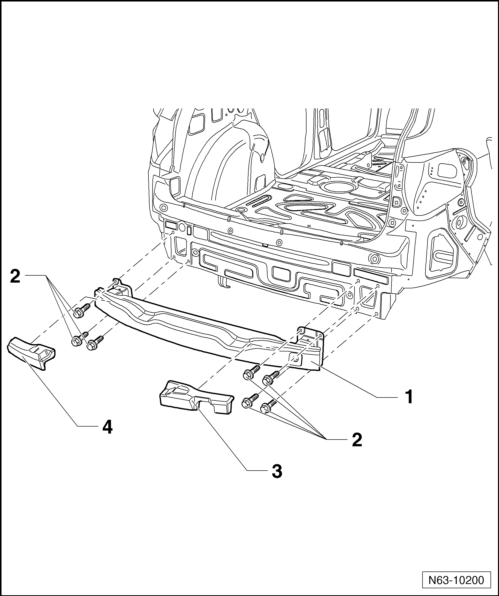

Stoßfängerträger hinten - Montageübersicht

  1. Stoßfängerträger hinten
  2. Schraube
    • 3 Stück links
    • 4 Stück rechts
    • Anzugsdrehmoment: 20 Nm
  3. Schaumteil rechts
    • Mit doppelseitigem Klebeband am Stoßfängerträger befestigt.
  4. Schaumteil links
    • Mit doppelseitigem Klebeband am Stoßfängerträger befestigt.

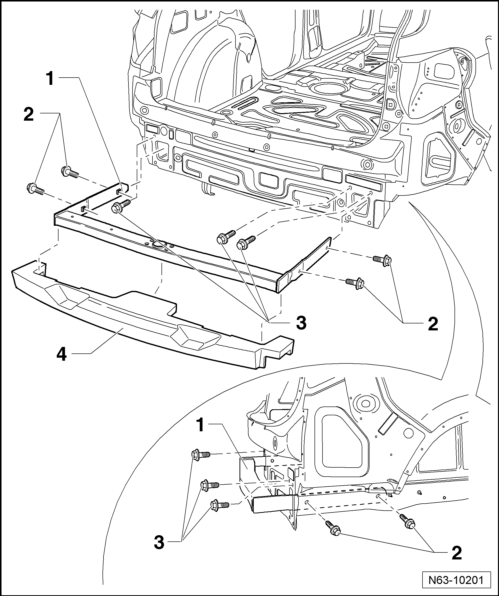

Stoßfängerträger hinten (USA) - Montageübersicht

  1. Stoßfängerträger hinten
  2. Schraube
    • 2 Stück je Seite
    • Anzugsdrehmoment: 20 Nm
  3. Schraube
    • Blindverschraubungen
    • 1 Stück links
    • 2 Stück rechts
    • Anzugsdrehmoment: 20 Nm

GEFAHR!

Die Schrauben -3- sind Blindverschraubungen und dichten den Innenraum gegen Abgase ab und müssen auf jeden Fall eingebaut werden.

  1. Schraube
    • 1 Stück links
    • 2 Stück rechts
    • Anzugsdrehmoment: 20 Nm
  2. Schaumteil
    • Mit doppelseitigem Klebeband am Stoßfängerträger befestigt.
    Stoßfängerabdeckung vorn - für Geländeausführung bis 06.2011 (mit 28º Böschungswinkel)
    Werkzeuge Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel Drehmomentschlüssel 2... 10 Nm -V.A.G 1783- Drehmomentschlüssel 40... 200 Nm -V.A.G 1 ...

    Anhängevorrichtungen
    Anhängevorrichtung Abgebildet ist die Anhängevorrichtung mit manuell schwenkbarem Kugelkopf -2-. Kugelkopf schwenkbar Steckdose Schwenkmechanismus Bowdenzug vom ...

    Mehr sehen:

    Volkswagen Tiguan Betriebsanleitung > Kindersitze: Arten von Kindersitzen
    Abb. 79 Beispielhafte Darstellung von Kindersitzen. Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise⇒Einleitung zum Thema Benutzen Sie nur solche Kindersitze, die amtlich genehmigt und für das Kind geeignet sind. Normen für Kindersitze Für Kinder ...

    © 2021 www.tiguande.com - 0.0127
