Volkswagen Tiguan Reparaturanleitung: Rückfahrleuchte in der Stoßfängerabdeckung

Rückfahrleuchte links -X1- bzw. Rückfahrleuchte rechts -X2- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

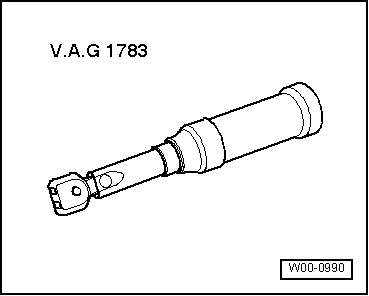

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Tiguan. W00-0990

Die Rückfahrleuchte links -X1- bzw. Rückfahrleuchte rechts -X2- befinden sich im unteren Teil der hinteren Stoßfängerabdeckung. Zum Aus- und Einbau der Rückfahrleuchte oder der Lampe für Rückfahrlicht muss die Stoßfängerabdeckung hinten abgebaut werden.

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
  • Stoßfängerabdeckung hinten abbauen → Karosserie-Montagearbeiten Außen;
  • Stecker -1- entriegeln und abziehen.
  • Die Leitung aus der Leitungsführung -2- ausclipsen.
  • Die beiden Befestigungsschrauben -4- herausschrauben und die Rückfahrleuchte-3- von der Stoßfängerabdeckung abnehmen.

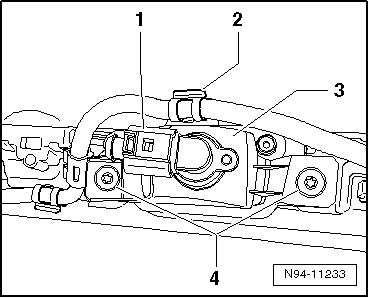

Volkswagen Tiguan. N94-11233

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

  • Die Befestigungsschrauben -4- mit 3 Nm festschrauben.
  • Funktion der Rückfahrleuchte prüfen.

Lampe für Rückfahrlicht links -M16- bzw. Lampe für Rückfahrlicht rechts -M17- ersetzen

Hinweis

Die Lampe für Rückfahrlicht links -M16- bzw. Lampe für Rückfahrlicht rechts -M17- ist nicht einzeln zu ersetzen. Im Schadensfall ist die vollständige Rückfahrleuchte links -X1- bzw. Rückfahrleuchte rechts -X2- zu ersetzen.
