Volkswagen Tiguan Reparaturanleitung: Radioanlage RCD 310

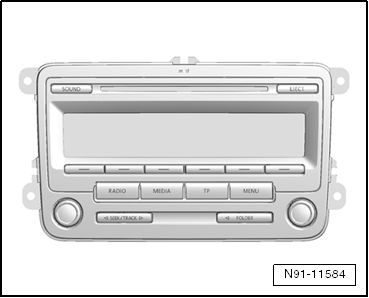

Ansicht Radio "RCD 310"

Hinweis

  • Bei Beanstandungen ist es unbedingt erforderlich, die Funktion und die Bedienung des Radios zu kennen.
  • Zusätzliche Informationen → Bedienungsanleitung
  • Die Anti-Diebstahl-Codierung ist mit Festcode ausgestattet.
  • Bei Instandsetzungsarbeiten oder Fehlersuche, →  Fahrzeugdiagnosetester, Geführte Fehlersuche, → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
  • Wird die Batterie wieder angeklemmt, denken Sie bitte daran, die Fahrzeugausstattungen (Radio, Uhr, Komfortelektrik usw.) entsprechend des Reparaturleitfadens und/oder der Bedienungsanleitung zu prüfen.

Volkswagen Tiguan. N91-11584

Allgemeine Hinweise

Das Radio RCD 310 besitzt unter anderem folgende Hauptausstattungsmerkmale:

  • 4 Lautsprecherkanäle mit je 20 Watt
  • Monochrom-Display
  • Steuerung für externen 6-fach-CD-Wechsler
  • Telefonsteuerung (Freisprechen)
  • externer Soundverstärker anschließbar
  • DAB-Radiobetrieb möglich

Das Radio "RCD 310" besteht aus dem Radio und den Lautsprechern vorn und hinten.

Das im Radio integrierte CD-Laufwerk kann folgende CD-Formate abspielen:

  • CD-R
  • CD-RW
  • mp3
  • wma

Hinweis

Es können keine Mix-CDs (CDs, auf denen Computerdaten und zusätzlich auch Musikstücke vorhanden sind) abgespielt werden.

Die Ausführung der Antennenanlage ist mit im Radio integrierter "Diversityfunktion".

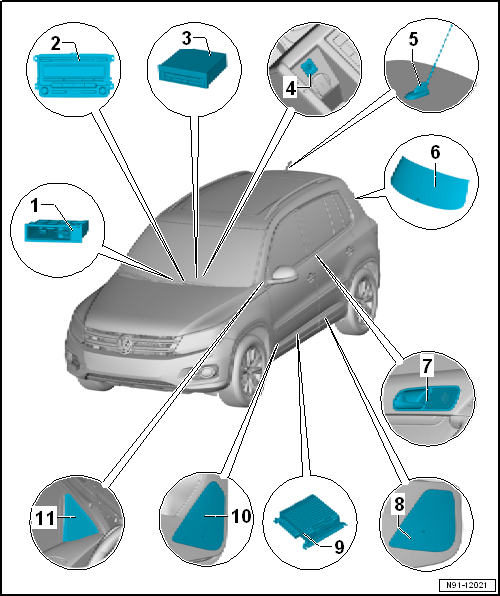

Übersicht über die Radioanlage "RCD 310"

  1. Interface für externe Multimediageräte -R215-
    • eingebaut in der Mittelkonsole
    • weitere Informationen im Kapitel Interface für externe Multimediageräte
    • optionaler Einbau von "CD-Wechsler" oder "Interface für externe Multimediageräte". Beide Systeme zusammen gibt es nicht, da gleicher Einbauort für beide Systeme
  2. Radio -R-
    • aus- und einbauen
    • Übersicht der Steckverbindungen
    • Anti-Diebstahl-Codierung
  3. CD-Wechsler -R41-
    • 6-fach-CD-Wechsler
    • eingebaut im Handschuhfach
    • weitere Informationen im Kapitel CD-Wechsler
    • optionaler Einbau von "CD-Wechsler" oder "Interface für externe Multimediageräte". Beide Systeme zusammen gibt es nicht, da gleicher Einbauort für beide Systeme
  4. Anschluss für externe Audioquellen -R199-
    • eingebaut im Ablagefach unter der Mittelarmlehne
    • weitere Informationen im Kapitel Anschluss für externe Audioquellen -R199-
  5. Antenne für Telefon, Navigationssystem, Standheizung -R66-
    • eingebaut auf dem Dach hinten
    • weitere Informationen im Kapitel Antennenanlagen
  6. Scheibenantennen
    • eingebaut in der Heckscheibe, für Radioempfang mit Antennendiversity
    • optional auch Antenne für digitalen Radioempfang, DAB
    • weitere Informationen im Kapitel Antennenanlagen
  7. Hochtonlautsprecher hinten rechts -R16- und Hochtonlautsprecher hinten links -R14-
    • in den Türverkleidungen der hinteren Türen links und rechts eingebaut
    • weitere Informationen im Kapitel Lautsprecheranlagen
  8. Tieftonlautsprecher hinten rechts -R17- und Tieftonlautsprecher hinten links -R15-
    • in den Türverkleidungen der hinteren Türen links und rechts eingebaut
    • weitere Informationen im Kapitel Lautsprecheranlagen
  9. Verstärker -R12-
    • eingebaut unter dem linken Vordersitz
    • weitere Informationen im Kapitel Verstärker für das Soundsystem
  10. Mitteltonlautsprecher vorn rechts -R104- und Mitteltonlautsprecher vorn links -R103- sowie Tieftonlautsprecher vorn rechts -R23- und Tieftonlautsprecher vorn links -R21-
    • eingebaut in der Türverkleidung der vorderen Türen links und rechts
    • die Mitteltonlautsprecher sind nur in Verbindung mit dem Soundsystem eingebaut
    • Mitteltonlautsprecher und Tieftonlautsprecher sind eine Einheit
    • Ohne Soundsystem ist hier nur der Tieftonlautsprecher verbaut. Mitteltöne werden über Tiefton- und Hochtonlautsprecher wiedergegeben
    • weitere Informationen im Kapitel Lautsprecheranlagen
  11. Hochtonlautsprecher vorn rechts -R22- und Hochtonlautsprecher vorn links -R20-
    • eingebaut im Spiegeldreieck der vorderen Türen links und rechts
    • weitere Informationen im Kapitel Lautsprecheranlagen

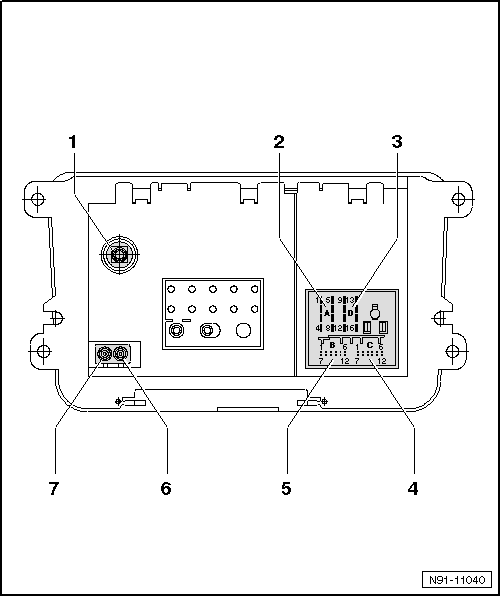

Übersicht über die Steckverbindungen am Radio "RCD 310"

  1. Antennenanschluss
    • Eingang Anschluss für Antenne DAB, optional
    • Eingang Anschluss für Antenne SDARS für Fahrzeuge Nordamerika und Kanada
  2. Mehrfachsteckverbindung 1, 8-fach, Lautsprecherausgänge
    • Kontaktbelegung
  3. Mehrfachsteckverbindung 2, 8-fach, Spannungsversorgung, CAN-Bus, Telefonstummschaltung
    • Kontaktbelegung
  4. Mehrfachsteckverbindung 3, 12-fach, AUX-Ausgang Audio, Telefonsignaleingang
    • Kontaktbelegung
  5. Mehrfachsteckverbindung 4, 12-fach, AUX-Eingang Audio, CD-Wechslersteuerung und CD-Audio-Eingangssignale
    • Kontaktbelegung
  6. Antennenanschluss
    • Eingang Anschluss für Antenne AM/FM
  7. Antennenanschluss
    • Eingang Anschluss für Antenne AM/FM

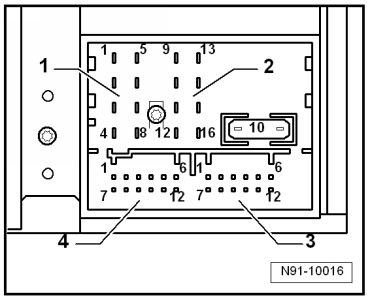

Mehrfachsteckverbindung 1, 8-fach, Lautsprecherausgänge

  1. Lautsprecher hinten rechts, plus
  2. Lautsprecher vorn rechts, plus
  3. Lautsprecher vorn links, plus
  4. Lautsprecher hinten links, plus
  5. Lautsprecher hinten rechts, minus
  6. Lautsprecher vorn rechts, minus
  7. Lautsprecher vorn links, minus
  8. Lautsprecher hinten links, minus

Volkswagen Tiguan. N91-10016

Mehrfachsteckverbindung 2, 8-fach, Spannungsversorgung, CAN-Bus, Telefonstummschaltung

  1. CAN-Bus High
  2. CAN-Bus Low
  3. Display Versorgungsspannung, geschaltet, plus
  4. Minusanschluss, Kl.31
  5. Display CAN-Bus, minus
  6. Display CAN-Bus, plus
  7. Plusanschluss, Kl.30
  8. Steuersignal für Anti-Diebstahl-Codierung, SAFE

Volkswagen Tiguan. N91-10016

Mehrfachsteckverbindung 3, 12-fach, AUX-Ausgang Audio, Telefonsignaleingang

  1. Mikrofon Eingang, minus
  2. AUX Ausgang, Audio, plus, rechts
  3. AUX Ausgang, Audio, minus
  4. Mikrofon Ausgang, minus
  5. Telefon NF-Signaleingang, links, minus
  6. Telefon NF-Signaleingang, rechts, minus
  7. Mikrofon Eingang, plus
  8. AUX Ausgang, Audio, plus, links
  9. Mikrofon Ausgang, plus
  10. Telefonstummschaltung
  11. Telefon NF-Signaleingang, links, plus
  12. Telefon NF-Signaleingang, rechts, plus

Volkswagen Tiguan. N91-10016

Mehrfachsteckverbindung 4, 12-fach, AUX-Eingang Audio, CD-Wechslersteuerung und CD-Audio-Eingangssignale

  1. AUX Eingang, Audio, plus, links
  2. AUX Eingang, Audio, minus
  3. CD-Wechsler, Audio, minus
  4. CD-Wechsler, Spannungsversorgung, plus
  5. nicht belegt
  6. CD-Wechsler, Bus DATA OUT
  7. AUX Eingang, Audio, plus, rechts
  8. CD-Wechsler, linker Kanal Audio, plus
  9. CD-Wechsler, rechter Kanal Audio, plus
  10. CD-Wechsler, Steuersigna
  11. CD-Wechsler, Bus DATA IN
  12. CD-Wechsler, Bus CLOCK

Volkswagen Tiguan. N91-10016

Anti-Diebstahl-Codierung

Das Radio ist mit einer elektronischen Komfortdiebstahlsicherung ausgestattet, die in Verbindung mit dem Schalttafeleinsatz wirksam ist.

Nach dem Abklemmen der Versorgungsspannung des Radios ist dieses beim Wiederanschluss an die Versorgungsspannung ohne erneute Eingabe des Diebstahlcodes betriebsbereit. Voraussetzung ist, dass die Erstaktivierung der Anti-Diebstahl-Codierung erfolgt ist und dass das Radio im gleichen Fahrzeug wieder angeschlossen wird.

Die Ermittlung des Diebstahlcodes erfolgt über den Fahrzeugdiagnosetester. Die früher verwandte Radiokarte und der Aufkleber auf dem Radio sind entfallen.

Hinweis

Zur Ermittlung des Diebstahlcodes muss der Fahrzeugdiagnosetester "online" verbunden sein (Netzwerk-Anschluss) und der Anwender muss über eine gültige Berechtigung für das Programm zur Abfrage von Radiocodes verfügen.

Diebstahlcode der Anti-Diebstahl-Codierung deaktivieren

Benötigte Spezialwerkzeuge, Betriebseinrichtungen, Prüf- und Messgeräte sowie Hilfsmittel

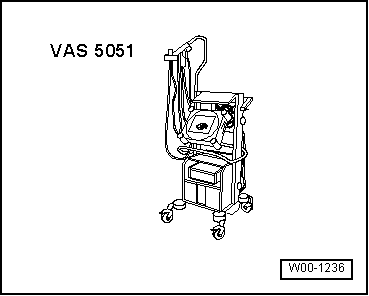

  • Fahrzeugdiagnosetester
  • Diagnoseleitung -VAS 5051/5a- oder -VAS 5051/6a- oder -VAS 5052/3-

Diebstahlcode der Anti-Diebstahl-Codierung über VAS-Tester ermitteln:

Wählen Sie im Fahrzeugdiagnosetester die "Geführten Funktionen" oder "Geführte Fehlersuche" aus.

Nachdem alle Steuergeräte abgefragt wurden:

  • Taste "Sprung" wählen.
  • "Funktions-/Bauteilauswahl" auswählen.
  • "Karosserie" auswählen.
  • "Elektrische Anlage" auswählen.
  • "01-eigendiagnosefähige Systeme" auswählen.
  • "Radio-Navigationssystem" auswählen.
  • "Funktionen" auswählen.
  • "Radiocodeabfrage" auswählen und starten.

Es folgt eine Berechtigungsabfrage zum System. Anschließend werden die Betriebsdaten, die Fahrzeug-Identifizierungsnummer und die Gerätenummer des Radios/RNS automatisch ausgelesen.

Volkswagen Tiguan. W00-1236

Hinweis

Beim Einbau von neuen bzw. nicht ans Fahrzeug angepassten Radios bzw. Radio-Navigationssystemen kann es vorkommen, dass das Testgerät die Gerätenummer des Radios bzw. des Radio-Navigationssystems nicht auslesen kann. In diesem Fall geben Sie die Gerätenummer bitte manuell ein. Sie ist auf einem Aufkleber auf dem Gerät ablesbar und zusätzlich auf der Geräteseite eingeprägt.

Abschließend wird der ermittelte Radiocode auf dem Display des Testgeräts angezeigt.

Die Eingabe des Diebstahlcodes in das Radio müssen Sie nun manuell vornehmen.

Anti-Diebstahl-Codierung deaktivieren:

  • Schalten sie das Radio ein.

Im Display erscheint für ca. 10 Sekunden die Anzeige "SAFE" und danach die Zahlenreihe "1000".

  • Geben Sie die Codenummern ein, indem Sie die entsprechenden Funktionstasten so oft betätigen, bis die richtige Ziffernfolge angezeigt wird.

Nach Eingabe der vierstelligen Codenummer ist die Anzeige "O. K." im Display aktiviert.

  • Wenn Sie die richtige Codenummer eingegeben haben, bestätigen Sie dies mit der Funktionstaste "O. K." im Display.

Das Gerät wird freigeschaltet und ist betriebsbereit.

Hinweis

Haben Sie den falschen Diebstahlcode eingegeben, so können Sie dies in einem weiteren Versuch sofort korrigieren. Wird der Diebstahlcode zweimal falsch eingegeben, so ist das Radio für eine Stunde gesperrt. Lassen Sie das Radio und die Zündung dann eingeschaltet. Nach einer Stunde können Sie dann den Vorgang der Deaktivierung der Anti-Diebstahl-Codierung wiederholen. Bedenken Sie: immer zwei Versuche der Codeeingabe, danach ist das Radio für eine Stunde blockiert.
