Volkswagen Tiguan Reparaturanleitung: Radioanlage "RCD 300"

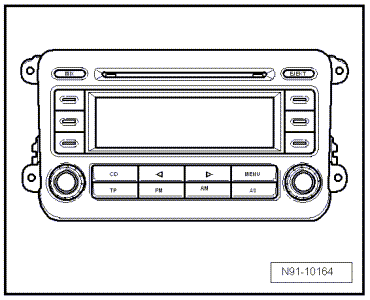

Radio RCD 300

Hinweis

  • Die Teilenummer für das Radio befindet sich auf einem Aufkleber am Gehäuse des Radios!
  • Wird das Radio ersetzt, aktivieren Sie unbedingt die Diebstahlcodierung, → Bedienungsanleitung. Die neue Code-Nr. teilen Sie bitte dem Kunden mit.
  • Falls der Diebstahlcode nicht bekannt sein sollte, können Sie ihn über die bekannten Systeme abfragen. Zur Abfrage benötigen Sie die Identifizierungsnummer des Radios. Sie steht auf einem Aufkleber, der an der Seitenwand des Radios angebracht ist. Zusätzlich ist die Identifizierungsnummer auch in das Material der Seitenwand des Radios eingeprägt.

Volkswagen Tiguan. N91-10164

Hinweis

  • Bei Beanstandungen ist es unbedingt erforderlich, die Funktion und die Bedienung des Radios zu kennen.
  • Zusätzliche Informationen, → Bedienungsanleitung.
  • Die Anti-Diebstahl-Codierung ist mit Festcode ausgestattet, Anti-Diebstahl-Codierung deaktivieren,.
  • Bei Instandsetzungsarbeiten oder Fehlersuche, → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" verwenden → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
  • Wird die Batterie wieder angeklemmt, denken Sie bitte daran die Fahrzeugausstattungen (Radio, Uhr, Komfortelektrik usw.) entsprechend des Reparaturleitfadens und/oder der Bedienungsanleitung zu prüfen.

Allgemeine Beschreibung

Das Radio "RCD 300" besteht aus dem Radio und den Lautsprechern in den Türen.

Das Radio verfügt über eine Endstufe mit 2x20 Watt Ausgangsleistung, optional sind auch 4x20 Watt Ausgangsleistung möglich.

Die Lautsprecher sind vorn als 3-Wege-System und hinten als 2-Wege-System ausgelegt. In Abhängigkeit von den Sonderausstattungswünschen des Kunden sind Lautsprechersysteme nur vorn (2x20 Watt Ausgangsleistung) oder vorn und hinten (4x20 Watt Ausgangsleistung) eingebaut.

Bei der Radiogeräteversion mit 2x20 Watt Ausgangsleistung sind in den vorderen Türen eingebaut:

  • jeweils ein Tieftonlautsprecher, ein Mitteltonlautsprecher und ein Hochtonlautsprecher auf jeder Seite.

Bei der Radiogeräteversion mit 4x20 Watt Ausgangsleistung sind beim 4-Türer in den hinteren Türen und beim 2-Türer in den hinteren seitlichen Verkleidungen zusätzlich eingebaut:

  • jeweils ein Tieftonlautsprecher und ein Hochtonlautsprecher auf jeder Seite.

Zur Erweiterung der Funktionen ist eine Anschlussmöglichkeit für einen CD-Wechsler vorhanden. Bei Verwendung des Handys werden eine Telefonstummschaltung und ein Signaleingang für das Telefon NF-Signal realisiert.

Das im Radio integrierte CD-Laufwerk kann CDs im Format "CD-R" sowie "CD-RW" abspielen.

Hinweis

  • Es können keine Musik-CDs mit 8 cm Durchmesser (Mini-Discs) abgespielt werden.
  • Es können keine Mix-CDs (CDs, auf denen Computerdaten und zusätzlich auch Musikstücke vorhanden sind) abgespielt werden.

Die Antenne ist als Scheibenantenne ausgeführt und befindet sich in der Heckscheibe. Die Ausführung der Antennenanlage ist mit "Diversityfunktion".

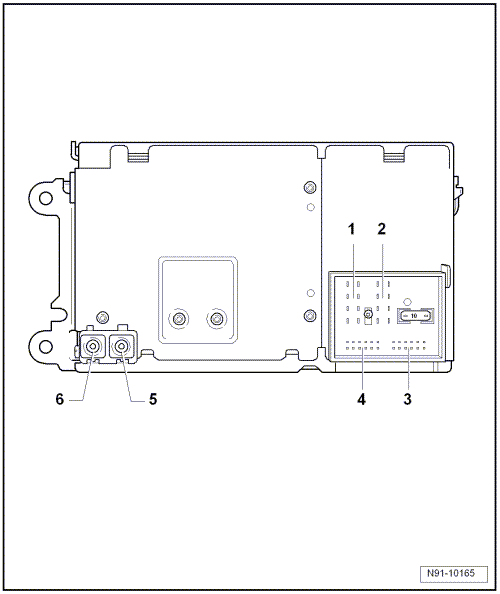

Übersicht der Steckverbindungen am Radio "RCD 300"

  1. Mehrfachsteckverbindung 1, 8-fach, Lautsprecherausgänge
    • Kontaktbelegung
  2. Mehrfachsteckverbindung 2, 8-fach, Spannungsversorgung, CAN-Bus, Telefonstummschaltung
    • Kontaktbelegung
  3. Mehrfachsteckverbindung 3, 12-fach, Telefonsignaleingang
    • Kontaktbelegung
  4. Mehrfachsteckverbindung 4, 12-fach, CD-Wechslersteuerung und CD-Audio-Eingangssignale
    • Kontaktbelegung
  5. Steckverbindung 5, Antennenanschluss
    • Steckerfarbe beige
    • Anschluss für Antennenleitung zur Antenne in der Heckscheibe
  6. Steckverbindung 6, Antennenanschluss
    • Steckerfarbe transparent
    • Anschluss für Antennenleitung zur Antenne in der Heckscheibe

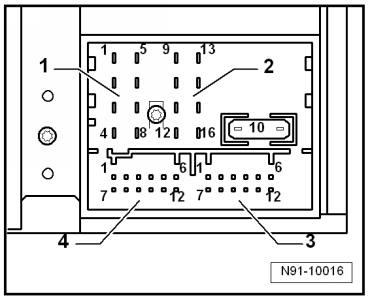

Mehrfachsteckverbindung 1, 8-fach, Lautsprecherausgänge

  1. Lautsprecher hinten rechts, plus
  2. Lautsprecher vorn rechts, plus
  3. Lautsprecher vorn links, plus
  4. Lautsprecher hinten links, plus
  5. Lautsprecher hinten rechts, minus
  6. Lautsprecher vorn rechts, minus
  7. Lautsprecher vorn links, minus
  8. Lautsprecher hinten links, minus

Volkswagen Tiguan. N91-10016

Mehrfachsteckverbindung 2, 8-fach, Spannungsversorgung, CAN-Bus, Telefonstummschaltung

  1. CAN-Bus High
  2. CAN-Bus Low
  3. Telefon Stummschaltung
  4. Minusanschluss, Klemme 31
  5. nicht belegt
  6. nicht belegt
  7. Plusanschluss, Klemme 30
  8. Steuersignal für Anti-Diebstahl-Codierung, SAFE

Volkswagen Tiguan. N91-10016

Mehrfachsteckverbindung 3, 12-fach, Telefonsignaleingang

1-5 -  nicht belegt

6 - Telefon NF-Signaleingang, minus

7-11 -  nicht belegt

12 - Telefon NF-Signaleingang, plus

Volkswagen Tiguan. N91-10016

Mehrfachsteckverbindung 4, 12-fach, CD-Wechslersteuerung und CD-Audio-Eingangssignale

  1. Ausgang Kopfhörersignal rechts, plus
  2. CD-Wechsler, linker und rechter Kanal, minus
  3. Ausgang Kopfhörersignal, Audiomasse
  4. CD-Wechsler, Spannungsversorgung, plus
  5. Ausgang Kopfhörersignal links, plus
  6. CD-Wechsler, Bus DATA OUT
  7. nicht belegt
  8. CD-Wechsler, linker Kanal, plus
  9. CD-Wechsler, rechter Kanal, plus
  10. CD-Wechsler, Steuersignal
  11. CD-Wechsler, Bus DATA IN
  12. CD-Wechsler, Bus CLOCK

Volkswagen Tiguan. N91-10016

Anti-Diebstahl-Codierung

Das Radio ist mit einer elektronischen Komfortdiebstahlsicherung ausgestattet, die in Verbindung mit dem Schalttafeleinsatz wirksam ist.

Nach dem Abklemmen der Versorgungsspannung des Radios ist dieses beim Wiederanschluß an die Versorgungsspannung ohne erneute Eingabe des Diebstahlcodes betriebsbereit. Voraussetzung ist, dass die Erstaktivierung der Anti-Diebstahl-Codierung erfolgt ist und dass das Radio im gleichen Fahrzeug wieder angeschlossen wird.

Anti-Diebstahl-Codierung deaktivieren

Die Wiederinbetriebnahme eines gesperrten Radios ist nur durch die Eingabe der richtigen Codenummer für die Anti-Diebstahl-Codierung möglich.

Hinweis

  • Die Codenummer für die Anti-Diebstahl-Codierung ist zusammen mit der Gerätenummer auf der Radiokarte aufgeklebt, → Bedienungsanleitung.
  • Aus Sicherheitsgründen sollte die Radiokarte nicht im Fahrzeug aufbewahrt werden. Erfragen Sie die Codenummer ggf. beim Kunden.
  • Wird ein Radio ersetzt, muss auch die Codenummer des Ersatzgerätes verwendet werden.
  • Teilen Sie dem Kunden mit, dass sich die Codenummer geändert hat.
  • Beschaffen Sie die Codenummer des Gerätes.
  • Schalten Sie das Radio ein.

Das Gerät zeigt automatisch "SAFE" und anschließend "1000" an. Es bedarf hierzu keiner Tastenbetätigung.

Im Display wird neben den vier Multifunktionstasten die Position der einzustellenden Codenummer durch ein "_X _" angezeigt.

  • Mithilfe der angezeigten vier Multifunktionstasten geben Sie die auf der Radiokarte aufgeklebte Codenummer in der richtigen Reihenfolge ein. Drücken Sie die jeweilige Taste so oft nacheinander, bis die richtige Ziffer in der Mitte des Displays angezeigt wird.
  • Anschließend betätigen Sie die Multifunktionstaste neben dem Wort "ENTER". Das Gerät ist wieder betriebsbereit und schaltet in den letzten Betriebszustand.

Hinweis

Wenn Sie beim Aufheben der elektronischen Sperre eine falsche Codenummer eingeben, erscheint im Display zunächst "SAFE" blinkend und dann erneut "1000". Jetzt können Sie den gesamten Vorgang einmal wiederholen. Die Anzahl der Versuche wird Ihnen im Display angezeigt. Geben Sie erneut eine falsche Codenummer ein, ist das Gerät für ca. eine Stunde gesperrt, das heißt, es kann nicht in Betrieb genommen werden. Sie erkennen diese Sperre daran, dass dauerhaft "SAFE" im Display angezeigt wird. Nach Ablauf von einer Stunde, in der das Gerät und die Zündung eingeschaltet sein müssen, erlischt die Anzeige der Versuche und Sie können die elektronische Sperre wieder, wie zuvor beschrieben, aufheben. Der Zyklus "zwei Versuche, eine Stunde gesperrt" gilt weiterhin.
