Volkswagen Tiguan Reparaturanleitung: Kennzeichenleuchte

Kennzeichenleuchte -X-

Kennzeichenleuchte -X- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

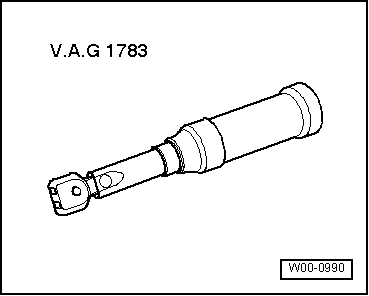

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Tiguan. W00-0990

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

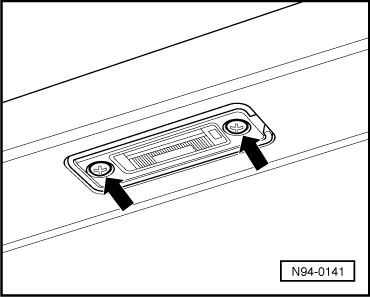

  • Die Befestigungsschrauben -Pfeile- herausschrauben.
  • Die Kennzeichenleuchte, unter Berücksichtigung der angeschlossenen Leitungslängen, herausziehen.

Volkswagen Tiguan. N94-0141

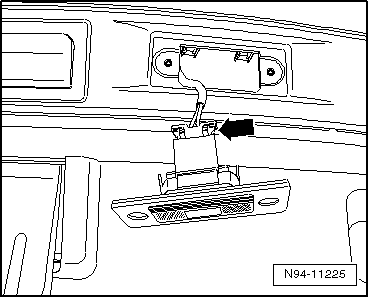

  • Stecker -Pfeil- entriegeln und abziehen.

Volkswagen Tiguan. N94-11225

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

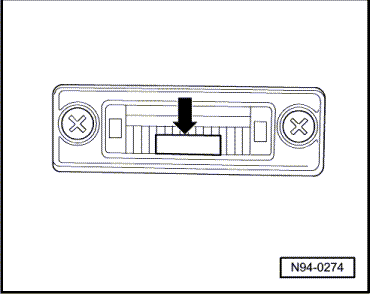

Auf der Streuscheibe der Kennzeichenleuchte ist ein kleiner silberfarbener Blendschutzstreifen -Pfeil- aufgebracht. Dieser muss beim Einbau der Streuscheibe immer der Stoßfängerseite zugewandt sein.

Volkswagen Tiguan. N94-0274

  • Befestigungsschrauben -Pfeile- mit 1,2 Nm festziehen.

Volkswagen Tiguan. N94-0141

Lampe für Kennzeichenleuchte ersetzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Ausbauen:

  • Kennzeichenleuchte ausbauen.

Volkswagen Tiguan. W00-0990

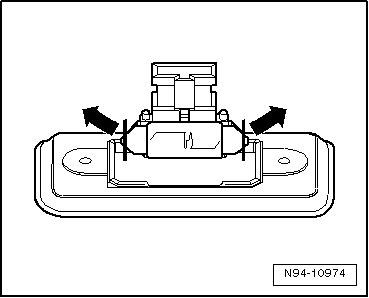

  • Die Kontaktbleche in Pfeilrichtung drücken und die Glühlampe entnehmen.

Volkswagen Tiguan. N94-10974

Glühlampe für Kennzeichenleuchte -X-: Soffitte 12V, 5W

Einbauen:

Hinweis

Auf der Streuscheibe der Kennzeichenleuchte ist ein kleiner silberfarbener Blendschutzstreifen -Pfeil- aufgebracht. Dieser muss beim Einbau der Streuscheibe immer der Stoßfängerseite zugewandt sein.

Volkswagen Tiguan. N94-0274

  • Befestigungsschrauben mit 1,2 Nm festschrauben.

Volkswagen Tiguan. N94-0141
