Volkswagen Tiguan Reparaturanleitung: Notlaufsystem PAX

Notlaufsystem PAX, Stützring

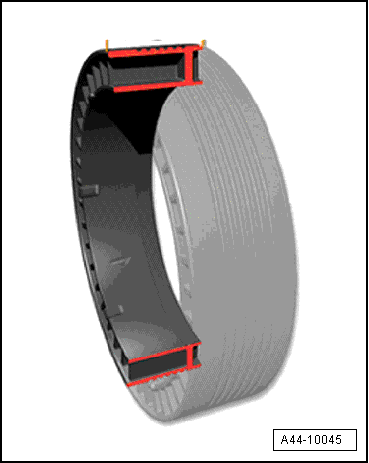

Abmessungen

Die wichtigsten Abmessungen im Überblick:

Bezeichnungen

Beispiel: 90-500(35) CLI A 1 876107

90 - Nennbreite in Millimeter

500 - Nenndurchmesser in Millimeter

35 - Höhe in Millimeter

CLI - Stützringvariante: CLI - Klipp-Stützring/ FL - Standard-Stützring

A - Bautypenindex, asymmetrisch. Hinweis auf Räder mit Notlaufeigenschaft (PAX)

1 -  Stützringvariante

876107 - CAI, internationaler Artikelcode

Volkswagen Tiguan. A44-10045

Notlaufsystem PAX, Abmessungen und Bezeichnungen bei PAX- Felgen

Beispiel: 235 x 500 A - 5 - 41

235 - Nennbreite in Millimeter

x - Einteilig

500 - Nenndurchmesser der genormten Felgensitzes in Millimeter

A - Asymmetrisch

5 - Anzahl der Bolzenlöcher

41 - Einpresstiefe in Millimeter

Einpresstiefe in Millimeter

Notlaufsystem PAX, Begutachtung Stützring

Wie auch der Reifen ist der Stützring nicht generell nach jeder Plattfahrt zu erneuern.

Bei folgenden Beschädigungen ist der Stützring zu erneuern:

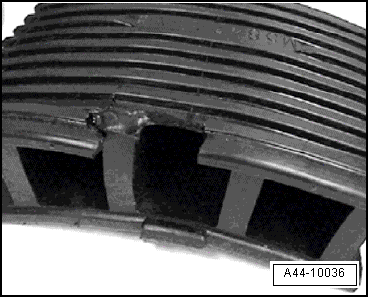

  • Ausbrüche oder fehlende Teile

Volkswagen Tiguan. A44-10036

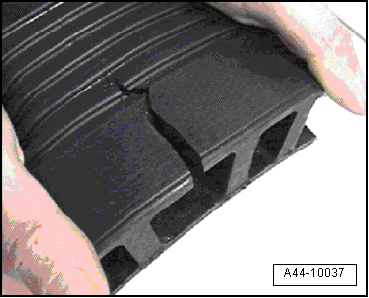

  • Risse in Trennwänden

Volkswagen Tiguan. A44-10037

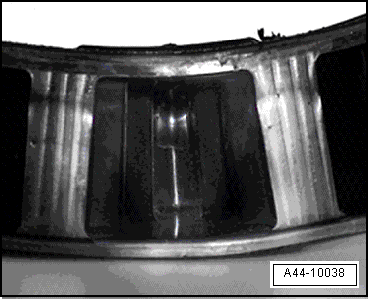

  • Stichverletzungen und Löchern

Volkswagen Tiguan. A44-10038

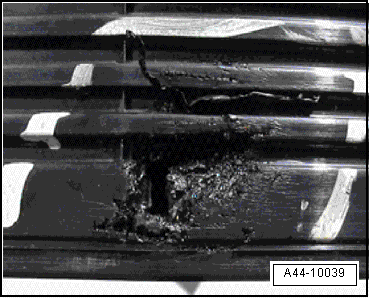

  • Blasenbildung und Verfärbungen durch Überhitzung

Volkswagen Tiguan. A44-10039

Reparaturen am Reifen

Hinweis

  • Reparaturen mit einem Schnittpflaster dürfen bei Reifen mit Notlaufeigenschaft (PAX) nicht durchgeführt werden.
  • Pannenhilfesprays dürfen bei Reifen mit Notlaufeigenschaft (PAX) nicht verwendet werden, da diese Produkte sich nicht mit dem Gel im Reifen vertragen.
    Ventil aus- und einbauen
    Ventil aus- und einbauen, Erklärungen zum Ventil 1. Ventilkörper Ventilkörper Ventileinsatz Ventilkappe Das Gummiventil für schlauchlose Reifen ist so ausgebildet, dass es in der Fel ...
