Volkswagen Tiguan Reparaturanleitung: Zierelemente ersetzen

Zierelemente ersetzen, geklebte Zierelemente

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

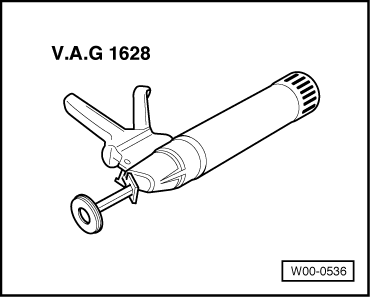

  • Handkartuschenpistole -V.A.G 1628-

Volkswagen Tiguan. W00-0536

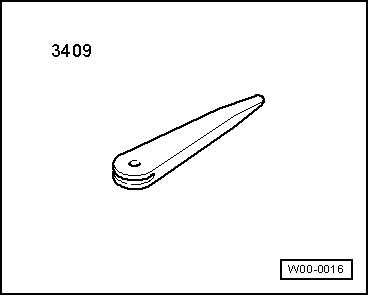

  • Demontagekeil -3409-

Volkswagen Tiguan. W00-0016

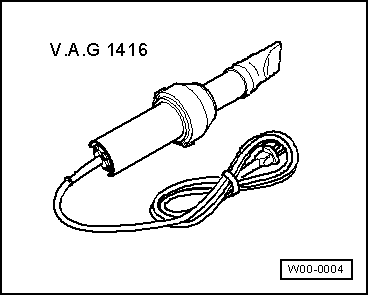

  • Heißluftgebläse -V.A.G 1416-

Volkswagen Tiguan. W00-0004

Materialien

  • 1K-Scheibenklebstoff -DH 009 100 A2-
  • Silikonentferner -LSE 020 100 A3-

Zierelement ausbauen

Hinweis

Das Zierelement lässt sich nicht zerstörungsfrei ausbauen.

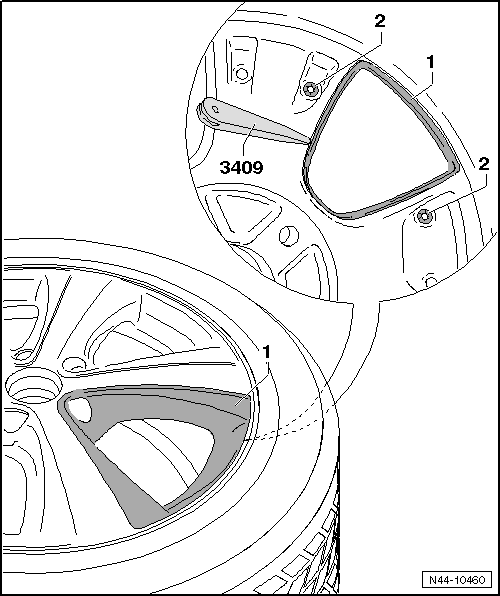

  • Auf der Innenseite des Leichtmetallrads die Klemmscheiben -2- lösen.
  • Zierelement -1- mit dem Heißluftgebläse -V.A.G 1416- von außen erwärmen.

Vorsicht!

Reifen und Leichtmetallrad nicht zu stark erhitzen.

  • Zierelement -1- mit dem Demontagekeil -3409- auf der Innenseite des Leichtmetallrads lösen.
  • Von außen unter eine Ecke greifen und das Zierelement -1- kräftig vom Leichtmetallrad abziehen.

Hinweis

  • Die Klebepunkte des PUR Klebers werden am Leichtmetallrad heruntergeschnitten.
  • Restmaterial dient als Haftgrund für das neue Zierelement.
  • Es kann dann sofort das neue Zierelement eingebaut werden.

Zierelement einbauen

Diese Leichtmetallräder sind mit auswechselbaren Zierelementen ausgestattet. Beachten Sie bitte folgende Hinweise bei der Montage.

  • Darauf achten, dass die Klebebereiche im Leichtmetallrad und Zierelement staub- und fettfrei sind.
  • Klebebereiche im mit Silikonentferner -LSE 020 100 A3- reinigen.

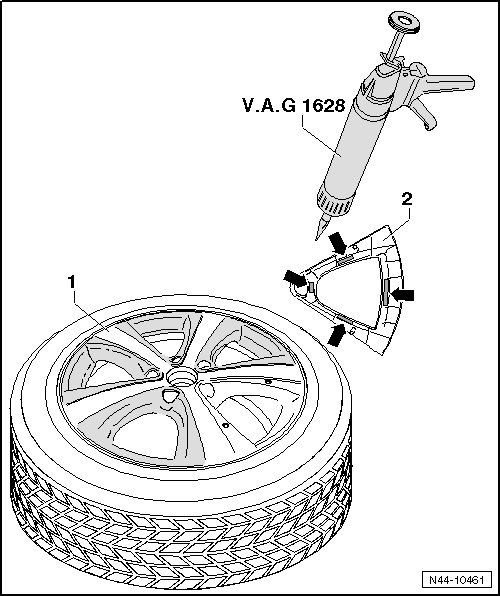

  • 1K-Scheibenklebstoff -DH 009 100 A2- mit der Handkartuschenpistole -V.A.G 1628- auf die Klebefläche -Pfeile- auftragen.
  • Klebepunkt: Länge = ca. 25 mm und Durchmesser = ca. 10 mm

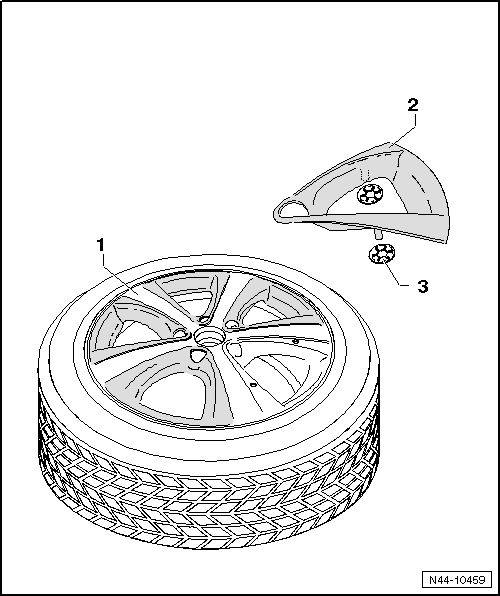

  • Zierelement -2- mit festem Druck in das Leichtmetallrad -1- drücken.
  • Zierelement -2- auf der Innenseite des Leichtmetallrads mit Klemmscheiben -3- befestigen.

Mindestaushärtezeit 3 Stunden bei einer Raumtemperatur von mindestens 15 ºC.

ACHTUNG!

Leichtmetallrad muss neu ausgewuchtet werden.

Zierelemente ersetzen, geschraubte Zierelemente

Diese Scheibenräder sind mit auswechselbaren Zierelementen ausgestattet. Beachten Sie bitte folgende Hinweise bei der Montage.

  • Reinigen Sie das Gewinde im Scheibenrad bevor Sie die neuen Schrauben einschrauben.
  • Verwenden Sie grundsätzlich neue Schrauben!

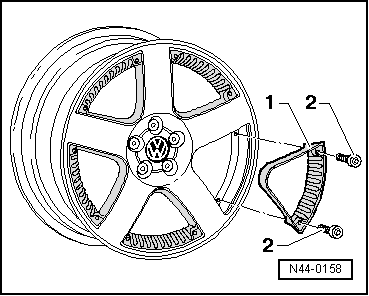

  1. Zierelement
  2. Innensechskantschrauben

Volkswagen Tiguan. N44-0158

Anzugsdrehmoment für die selbstsichernden Innensechskantschrauben: 5 Nm
