Volkswagen Tiguan Reparaturanleitung: Montageübersicht: Stoßdämpfer für adaptive Fahrwerksregelung DCC (Frontantrieb)

Volkswagen Tiguan Reparaturanleitung / Fahrwerk, Achsen, Lenkung / Niveauregelung, Luftfederung / Montageübersicht: Stoßdämpfer für adaptive Fahrwerksregelung DCC (Frontantrieb)

  1. Federauflage unten
    • Federende bis auf Anschlag gedreht
  2. Schraubenfeder
    • Beachten Sie die unterschiedlichen Fahrwerksausführungen
    • aus- und einbauen
  3. Federauflage oben
  4. Halter
    • für Karosseriebeschleunigungsgeber hinten -G343-
    • aus- und einbauen
  5. Karosseriebeschleunigungsgeber hinten -G343-
    • aus- und einbauen
    • Einbaulage auf dem Halter beachten
  6. Schraube
    • 5 Nm
    • nach jeder Demontage ersetzen
  7. Schraube
    • M14 x 1,5 x 85
    • 180 Nm
    • nach jeder Demontage ersetzen
  8. Schraube
    • M10 x 35
    • 50 Nm + 45º weiterdrehen
    • nach jeder Demontage ersetzen
  9. Stoßdämpfer mit Ventil für Dämpfungsverstellung hinten links/rechts -N338/N339-
    • aus- und einbauen
    • Beachten Sie die unterschiedlichen Fahrwerksausführungen, Fahrzeugdatenträger
  10. Scheibe
  11. Querlenker unten
    • aus- und einbauen
  12. Radlagergehäuse
    • aus- und einbauen

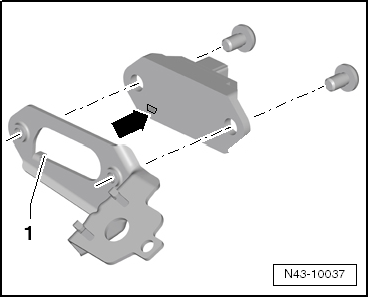

Einbaulage Karosseriebeschleunigungsgeber hinten -G343- auf Halter

Die Nase des Halters -1- muss in die Vertiefung des Karosseriebeschleunigungsgeber hinten -G343--Pfeil- eingreifen

Volkswagen Tiguan. N43-10037

Karosseriebeschleunigungsgeber hinten -G343- aus- und einbauen (Frontantrieb)

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

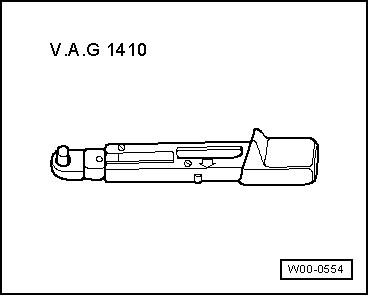

  • Drehmomentschlüssel -V.A.G 1410-

Ausbauen

  • Rad abbauen.
  • Radhausschale hinten links ausbauen.

Volkswagen Tiguan. W00-0554

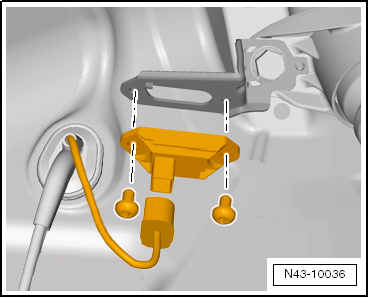

  • Steckverbindung entriegeln und abziehen.
  • Schrauben herausschrauben und Karosseriebeschleunigungsgeber hinten -G343- abnehmen.

Volkswagen Tiguan. N43-10036

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Vorsicht!

Der Karosseriebeschleunigungsgeber hinten darf auf keinen Fall mit den Karosseriebeschleunigungsgebern vorn vertauscht werden, Zuordnung → Elektronischer Ersatzteilkatalog "ETKA".

  • Einbaulage des Karosseriebeschleunigungsgeber hinten -G343- auf dem Halter beachten.

Die Nase des Halters -1- muss in die Vertiefung des Karosseriebeschleunigungsgeber vorn rechts -G342--Pfeil- eingreifen

Volkswagen Tiguan. N43-10037

Anziehdrehmomente

Bauteil Anziehdrehmoment
Karosseriebeschleunigungsgeber hinten -G343- an Halter 5 Nm

Stoßdämpfer für adaptive Fahrwerksregelung DCC aus- und einbauen (Frontantrieb)

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

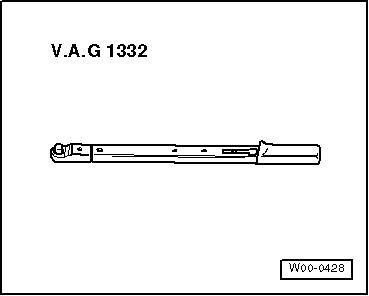

  • Drehmomentschlüssel -V.A.G 1332-

Ausbauen

  • Rad abbauen.
  • Bauen Sie die Radhausschale aus → Karosserie-Montagearbeiten Außen;

Nur für linken Stoßdämpfer

  • Geber für Fahrzeugniveau hinten links -G76- vom Querlenker unten abschrauben.

Fortsetzung für beide Seiten

  • Bauen Sie die Schraubenfeder aus.

Volkswagen Tiguan. W00-0428

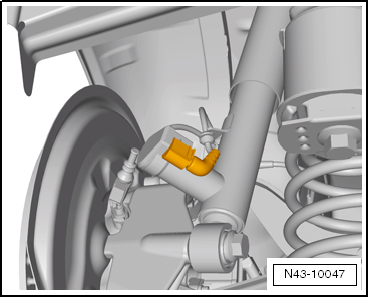

  • Steckverbindung trennen und Leitung vom Stoßdämpfer abziehen

Volkswagen Tiguan. N43-10047

  • Schrauben vom Stoßdämpfer herausdrehen.

Nur für linken Stoßdämpfer

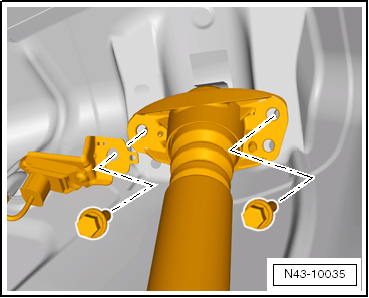

  • Karosseriebeschleunigungsgeber hinten -G343- vom Stoßdämpferlager abziehen.

Volkswagen Tiguan. N43-10035

Fortsetzung für beide Seiten

  • Schraube -Pfeil- herausdrehen.
  • Stoßdämpfer herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

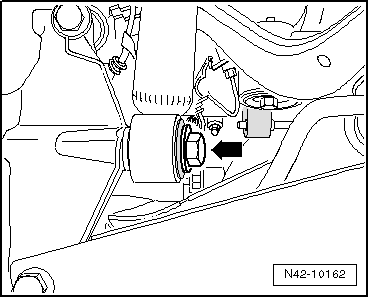

Die Verschraubung Stoßdämpfer an Radlagergehäuse darf nur erfolgen, wenn das Maß "a" erreicht ist !

Volkswagen Tiguan. N42-10162

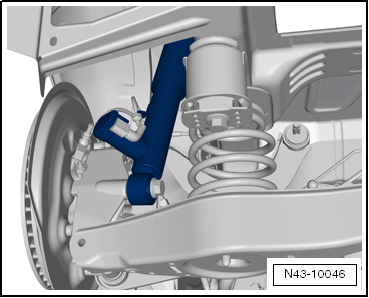

Einbaulage des Stoßdämpfers beachten.

Das Ventil für Dämpfungsverstellung hinten links/rechts -N338/N339- muss nach hinten außen zum Rad zeigen.

Volkswagen Tiguan. N43-10046

Nur für linken Stoßdämpfer

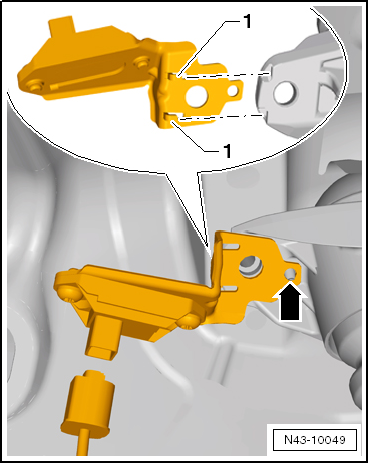

  • Karosseriebeschleunigungsgeber hinten -G343- auf das Stoßdämpferlager aufsetzen.
  • Den Halter von hinten so auf das Dämpferlager setzen, dass die Nasen des Halters -1- in die Vertiefungen am Stoßdämpferlager eingreifen,
  • Halter nach vorn drehen, damit er am Stoßdämpferlager zur Anlage kommt.

Volkswagen Tiguan. N43-10049

Die Nase -Pfeil- dient zur Justierung des Halters für Karosseriebeschleunigungsgeber hinten -G343-.

Fortsetzung für beide Seiten

  • Stoßdämpfer einsetzen und Schrauben festschrauben.
  • Schraube -Pfeil- festziehen.
  • Stecker auf Ventil für Dämpfungsverstellung hinten links/rechts -N338/N339- aufstecken.
  • Bauen Sie die Schraubenfeder ein.

Volkswagen Tiguan. N42-10162

Nur für linken Stoßdämpfer

  • Geber für Fahrzeugniveau hinten links -G76- an Querlenker unten schrauben.

Fortsetzung für beide Seiten

  • Bauen Sie die Radhausschale ein
  • Rad anbauen und festziehen

Anziehdrehmomente

Bauteil Anziehdrehmoment
Stoßdämpfer an Aufbau
  • Neue Schrauben verwenden
50 Nm + 45º
Stoßdämpfer an Radlagergehäuse
  • Neue Schraube verwenden
180 Nm
Geber für Fahrzeugniveau hinten links -G76- an Querlenker unten 5 Nm

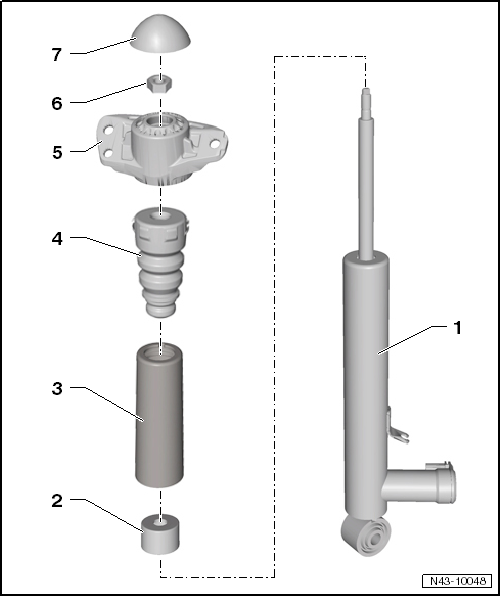

Stoßdämpfer für adaptive Fahrwerksregelung DCC instand setzen (Frontantrieb)

  1. Stoßdämpfer mit Ventil für Dämpfungsverstellung hinten links/rechts -N338/N339-
    • aus- und einbauen
  2. Schutzkappe
  3. Schutzrohr
  4. Anschlagpuffer
    • Zuordnung
  5. Dämpferlager
    • Zuordnung
  6. Mutter
    • M10 x 1,0
    • 25 Nm
    • nach jeder Demontage ersetzen
    • lösen und festziehen
  7. Abdeckung

Stoßdämpfer zerlegen und Zusammenbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1332-

Volkswagen Tiguan. W00-0428

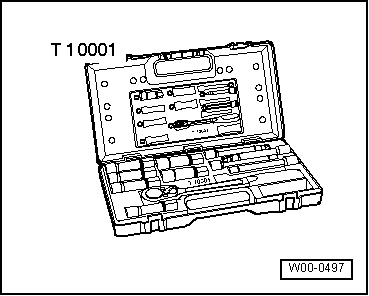

  • Stoßdämpfer - Set -T10001-

Volkswagen Tiguan. W00-0497

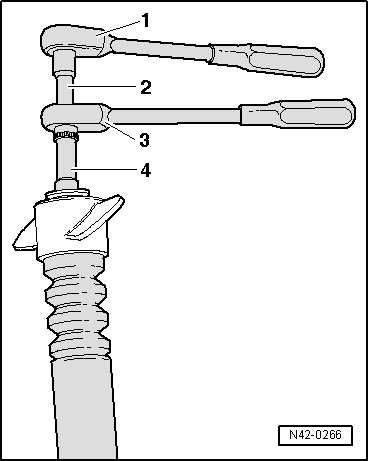

Verschraubung für Dämpferlager lösen und festziehen

  1. Knarre handelsüblich
  2. Einsteckwerkzeug -T10001/9-
  3. Knarre -T10001/11-
  4. Einsteckwerkzeug -T10001/1-

Volkswagen Tiguan. N42-0266

Anziehdrehmomente

Bauteil Anziehdrehmoment
Dämpferlager an Stoßdämpfer
  • Neue Mutter verwenden
25 Nm
