Volkswagen Tiguan Reparaturanleitung: Gelenkwellen instand setzen - Übersicht der Gelenkwellen

Volkswagen Tiguan Reparaturanleitung / Fahrwerk, Achsen, Lenkung / Radaufhängung vorn, Gelenkwelle / Gelenkwellen instand setzen - Übersicht der Gelenkwellen

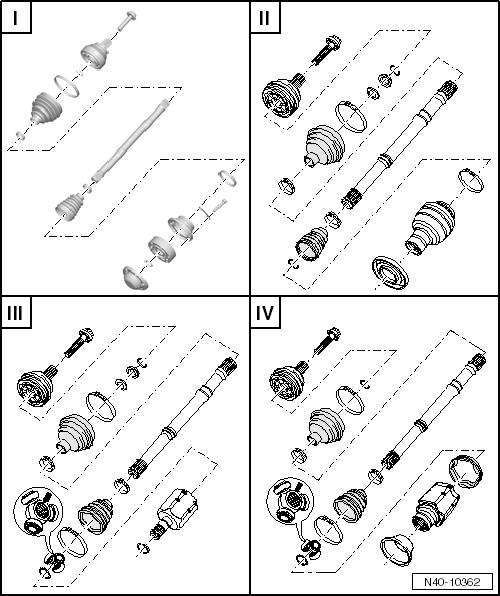

  1. Montageübersicht: Gelenkwelle mit Gleichlaufgelenk VL107 (geschraubt)
  2. Montageübersicht: Gelenkwelle mit Gleichlaufschiebegelenk VL107 (gesteckt)
  3. Montageübersicht: Gelenkwelle mit Tripodegelenk AAR3300i
  4. Montageübersicht: Gelenkwelle mit Tripodegelenk AAR3300i für Automatisches Getriebe 09M - 6 Gang Allradantrieb

Unterscheidung der Gelenkwellen im eingebauten Zustand

  VL107 (geschraubt) VL107 (gesteckt) AAR3300i AAR3300i
Durchmesser des Innengelenkes in mm 107 107 - -
Deckel zwischen Innengelenk und Flanschwelle X - - -
Innengelenk in das Getriebe gesteckt (nur Automatikgetriebe) - - X -
Innengelenk auf das Getriebe gesteckt (nur Automatikgetriebe mit Allradantrieb) - - - X
Innengelenk auf das Getriebe gesteckt (Schaltgetriebe) - X - -

Wärmeabschirmbleche für Gelenkwellen

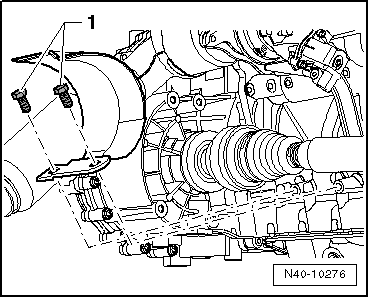

Volkswagen Tiguan. N40-10276

Frontantrieb Schaltgetriebe:

Bauteil Anziehdrehmoment
Sechskantschraube -1- 25 Nm

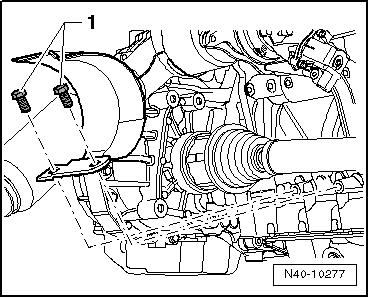

Volkswagen Tiguan. N40-10277

Automatisches Getriebe 09M - Frontantrieb:

Bauteil Anziehdrehmoment
Schrauben -1- 25 Nm

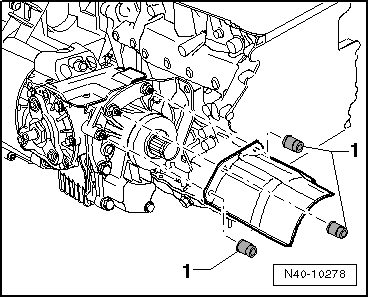

Volkswagen Tiguan. N40-10278

Allradantrieb:

Bauteil Anziehdrehmoment
Muttern -1- 20 Nm
    Gelenkwellen aus- und einbauen
    Zwölfkantschraube mit Verrippung der Gelenkwellenverschraubung lösen und anziehen. Zwölfkantschraube ohne Verrippung der Gelenkwellenverschraubung lösen und anziehen. Gelenkwelle mit Gleichl ...

    Montageübersicht: Gelenkwelle mit Gleichlaufgelenk VL107 (geschraubt)
    Schraube unterschiedliche Ausführungen Zuordnung ACHTUNG! Es gibt 2 Arten der Zwölfkantschraube, mit und ohne Verrippung. Unterscheidungsmerkmal Beim Einbau der Zwölfk ...
