Volkswagen Tiguan Reparaturanleitung: Steckkupplungen

Steckkupplungen trennen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

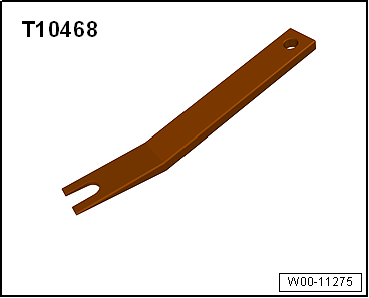

  • Hebel -T10468-

Volkswagen Tiguan. W00-11275

Zuordnung der Steckkupplungen:

Hinweis

  • Die Steckkupplungen für Kraftstoff-, Unterdruck- und Entlüftungsleitungen sind farblich gekennzeichnet. Entweder ist ein Farbpunkt auf der Steckkupplung oder die Entriegelungstaste hat die entsprechende Farbe.
  • Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.
  • Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!
  • Sicherheitsmaßnahmen beachten.
  • Sauberkeitsregeln beachten.

Farbzuordnung

Steckkupplung Farbkennzeichnung an der Steckkupplung
Kraftstoffvorlauf schwarz
Kraftstoffrücklaufleitung blau
Entlüftung weiß beige
Unterdruck grün

ACHTUNG!

Die Kraftstoffleitung steht unter Druck!

Verletzungsgefahr der Augen und der Haut durch Kraftstoff.

Schutzbrille und Schutzbekleidung tragen, um Verletzungen und Hautkontakt zu vermeiden. Vor dem Lösen von Schlauchverbindungen Putzlappen um die Verbindungsstelle legen. Dann durch vorsichtiges Öffnen der Verbindungsstelle Druck abbauen.

ACHTUNG!

Beachten, dass bei angeschlossener Batterie durch Öffnen einer Tür die Kraftstoffpumpe angesteuert wird! Bei geöffnetem System kann Kraftstoff austreten.

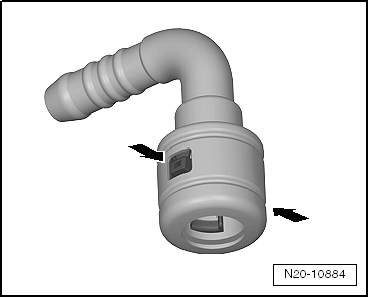

Variante 1

Steckkupplung mit Entriegelungstasten -Pfeile- rechts und links:

Volkswagen Tiguan. N20-10884

Öffnen

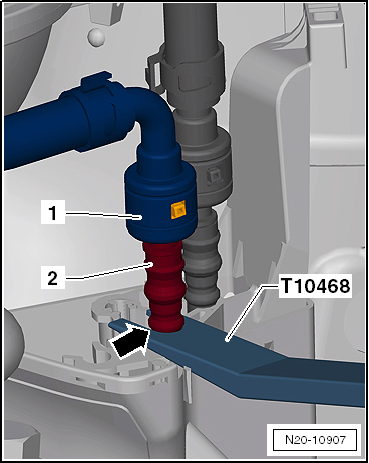

Die Koppelstelle für Kraftstoff -1- im Motorraum muss gegengehalten werden.

  • Hebel -T10468- zwischen Hitzeschutz und dem Anschlag -Pfeil- der Kraftstoffleitung -2- einsetzen und gegenhalten.

Volkswagen Tiguan. N20-10907

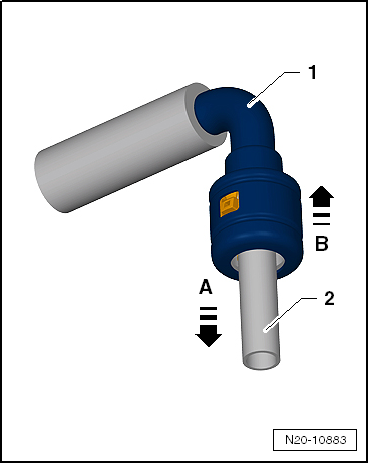

Fortsetzung für alle Koppelstellen am Kraftstoffsystem:

  • Steckkupplung -1- in -Pfeilrichtung A- drücken.
  • Entriegelungstasten drücken und Gedrückthalten.
  • Steckkupplung -1- in -Pfeilrichtung B- von der Kraftstoffleitung -2- abziehen.

Volkswagen Tiguan. N20-10883

Beim Einbau Farbzuordnung beachten.

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

  • Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

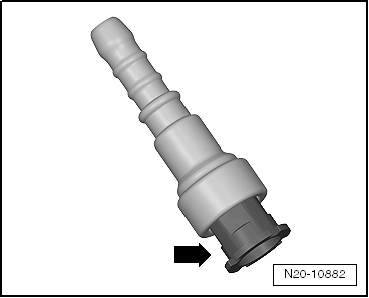

Variante 2

Steckkupplung mit Zugentriegelung -Pfeil-:

Volkswagen Tiguan. N20-10882

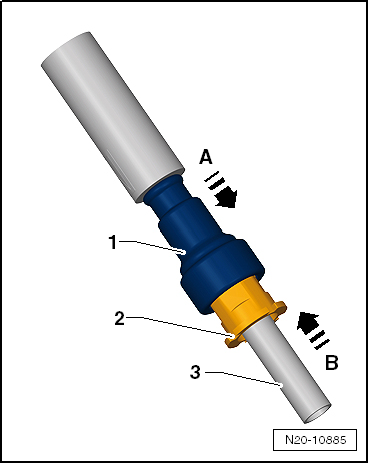

Öffnen

  • Steckkupplung -1- in -Pfeilrichtung A- drücken.
  • Zugentriegelung -2- in -Pfeilrichtung B- ziehen.
  • Steckkupplung -1- in -Pfeilrichtung B- von der Kraftstoffleitung -3- abziehen.

Volkswagen Tiguan. N20-10885

Beim Einbau Farbzuordnung beachten.

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

  • Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

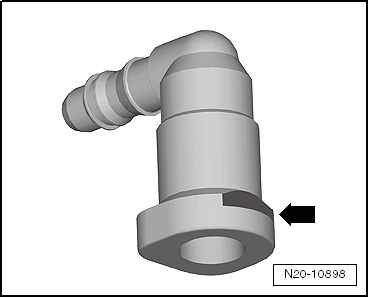

Variante 3

Steckkupplung mit Taster vorn -Pfeil-:

Öffnen

  • Entriegelungstaste -Pfeil- drücken und Steckkupplungen abziehen.

Volkswagen Tiguan. N20-10898

Beim Einbau Farbzuordnung beachten.

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

  • Den festen Sitz der Steckkupplungen durch Gegenziehen prüfen!

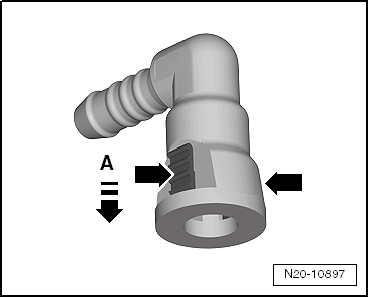

Variante 4

Steckkupplung mit Entriegelungstaste -Pfeile- rechts und links:

Öffnen

  • Steckkupplung in -Pfeilrichtung A- drücken.
  • Entriegelungstasten -Pfeile- drücken und Steckkupplung abziehen.

Volkswagen Tiguan. N20-10897

Beim Einbau Farbzuordnung beachten.

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

  • Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

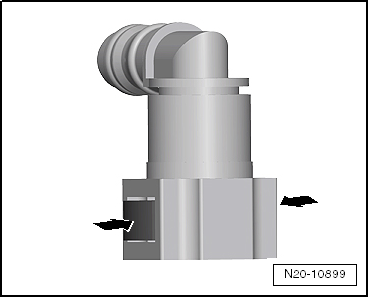

Variante 5

Steckkupplung mit Entriegelungstasten -Pfeile- rechts und links:

Öffnen

Beim Einbau Farbzuordnung beachten.

  • Entriegelungstasten -Pfeile- drücken und Steckkupplung abziehen.

Volkswagen Tiguan. N20-10899

Beim Einbau Farbzuordnung beachten.

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

  • Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

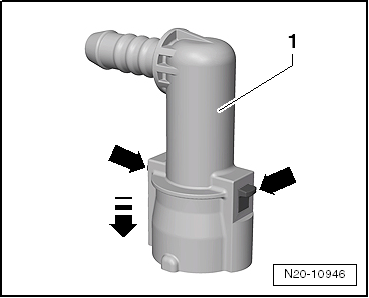

Variante 6

Steckkupplung mit Entriegelungstasten -Pfeile- rechts und links:

Öffnen

  • Steckkupplung -1- in -Pfeilrichtung- drücken und Gedrückthalten.
  • Entriegelungstasten -Pfeile- drücken und Steckkupplung abziehen.

Volkswagen Tiguan. N20-10946

Beim Einbau Farbzuordnung beachten.

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

  • Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

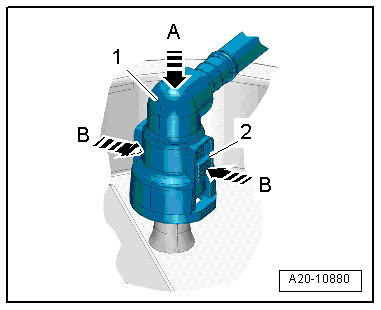

Variante 7

Steckkupplung -1- mit Entriegelungstasten -2- rechts und links:

Öffnen

  • Steckkupplung -1- in -Pfeilrichtung A- drücken und Gedrückthalten.
  • Entriegelungstasten -2- in -Pfeilrichtung B- drücken und Steckkupplung -1- abziehen.

Volkswagen Tiguan. A20-10880

Beim Einbau Farbzuordnung beachten.

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

  • Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!
