Volkswagen Tiguan Reparaturanleitung: Luftfilter

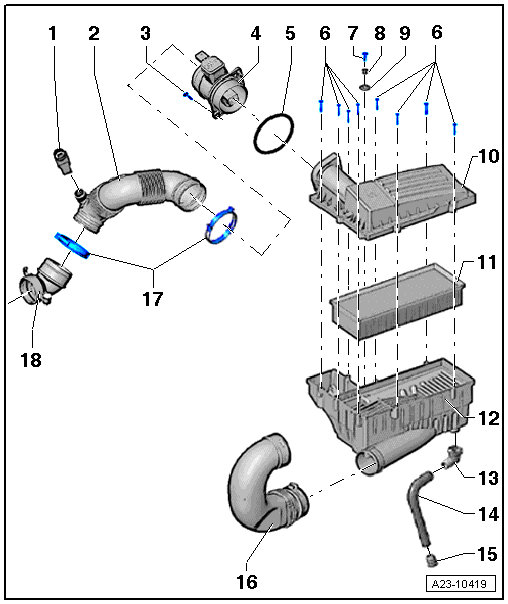

Montageübersicht - Luftfiltergehäuse

  1. Schlauchverbindung
  2. Luftführungsschlauch
    • zum Abgasturbolader
    • auf Verschmutzung und Blätter prüfen
  3. 1,5 Nm
    • 2 Stück
  4. Luftmassenmesser -G70-
    • aus- und einbauen
  5. O-Ring
    • ersetzen
    • mit silikonfreiem Gleitmittel montieren
  6. 1,5 Nm
    • für Luftfilteroberteil
  7. 8 Nm
    • für Luftfilterunterteil
  8. Hülse
  9. Unterlegscheibe
  10. Luftfilteroberteil
    • von Schmutz, Blättern und Salzrückständen reinigen
  11. Luftfiltereinsatz
    • immer einen Original-Luftfiltereinsatz verwenden
    • Wechselintervalle beachten
  12. Luftfilterunterteil
    • von Schmutz, Blättern und Salzrückständen reinigen
    • für Kaltländer ist ein Luftfilterunterteil mit einem Schlauch für die Warmluftansaugung verbaut
    • Ländervariante: mit Schneesieb
  13. Anschluss für den Wasserablaufschlauch
    • reinigen
  14. Wasserablaufschlauch
    • reinigen
  15. Flatterventil
    • reinigen und wieder einbauen
  16. Ansaugluftführung
    • zum Schlossträger
    • von Schmutz, Blättern und Salzrückständen reinigen
  17. Federbandschellen
  18. Verbindungsschlauch
    • zum Abgasturbolader

Luftfiltergehäuse aus- und einbauen

Ausbauen

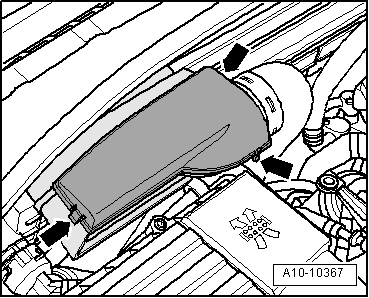

  • Deckel für Luftführung abziehen, dazu Haltespangen seitlich -Pfeile- entriegeln.

Volkswagen Tiguan. A10-10367

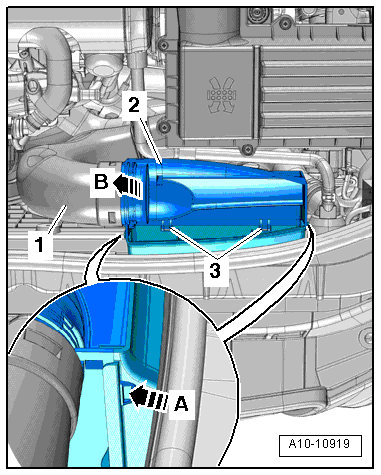

  • Luftführung unten -2- abclipsen, dazu Haltespangen links und rechts entriegeln -Pfeil A-.
  • Luftführung unten an den Aufnahmen -3- aushängen, dazu Luftführung unten etwas nach hinten schwenken.
  • Luftführungsrohr -1- aus der Luftführung unten aushängen -Pfeil B-.

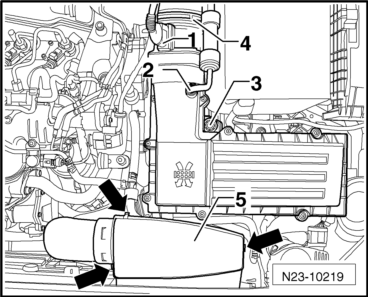

  • Elektrische Steckverbindung -1- am Luftmassenmesser -G70- trennen und Schlauch -2- abziehen.

Volkswagen Tiguan. A10-10919

  • Luftführungsschlauch abbauen, dazu Schlauchschelle -4- lösen.
  • Schraube -3- herausdrehen und Luftfiltergehäuse abnehmen.

Volkswagen Tiguan. N23-10219

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

  • Anzugsdrehmoment

Hinweis

  • Schlauchstutzen sowie Luftführungsrohre und -schläuche müssen vor dem Montieren frei von Öl und Fett sein.
  • Ein silikonfreies Gleitmittel zur Montage vom Luftführungsschlauch verwenden.
  • Schlauchverbindungen mit Schlauchschellen sichern, die dem Serienstand entsprechen.

Volkswagen Tiguan. A24-10432

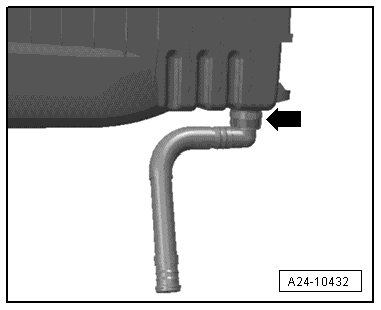

  • Wasserablaufschlauch -Pfeil- vom Luftfilterunterteil trennen und den Anschluss und den Schlauch von Schmutz und Blättern reinigen.
