Volkswagen Tiguan Betriebsanleitung: Glühlampen der Rückleuchte in der Karosserie auswechseln

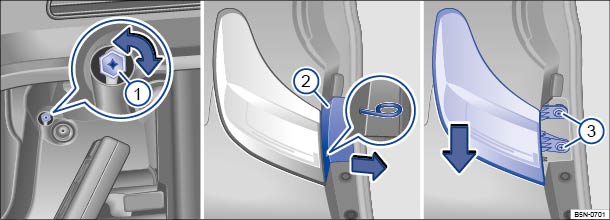

Abb. 248 Seitlich im Gepäckraum: Rückleuchte entriegeln, Verkleidung abziehen und Befestigungsschrauben herausschrauben.

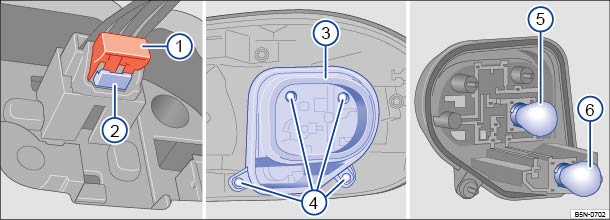

Abb. 249 Ausgebaute Rückleuchte: Lampenhalter ausbauen und Lampenwechsel Rück- und Bremslichtlampe ⑤ bzw. Blinklichtlampe ⑥.
Lesen und beachten Sie zuerst die einleitenden
Informationen und Sicherheitshinweise⇒
Einleitung
zum Thema Handlungen nur in der angegebenen Reihenfolge ausführen.
Rückleuchte ausbauen
| 1. | Checkliste beachten und Handlungen durchführen ⇒ Informationen zum Glühlampenwechsel . |
| 2. | Gepäckraumklappe öffnen ⇒ Gepäckraumklappe . |
| 3. | Drahtbügel aus dem Bordwerkzeug (⇒ Bordwerkzeug ) in die kleine Bohrung der Verkleidung ⇒ Abb. 248② stecken. Verkleidung mit dem Drahtbügel in Pfeilrichtung abziehen. |
| 4. | Seitliches Ablagefach im Gepäckraum öffnen ⇒ Weitere Ablagen . |
| 5. | Verriegelung ⇒ Abb. 248① mit der Kreuzschlitzklinge des Schraubendrehers aus dem Bordwerkzeug um 90° entgegen dem Uhrzeigersinn bis zum Anschlag verdrehen. |
| 6. | Befestigungsschrauben ⇒ Abb. 248③ herausschrauben. |
| 7. | Rückleuchte vorsichtig nach hinten aus der Karosserie herausziehen, bis die elektrische Steckverbindung sichtbar ist. |
| 8. | Roten Sicherungsriegel ⇒ Abb. 249① wie dargestellt herausziehen und elektrische Steckverbindung bei gedrücktem Hebel ⇒ Abb. 249② herausziehen. |
| 9. | Rückleuchte auf eine saubere und glatte Fläche ablegen. |
Glühlampe wechseln
| 10. | Schaumstoffdichtung aus der Führung am Lampenträger entfernen. |
| 11. | Befestigungsschrauben ⇒ Abb. 249④ herausschrauben. |
| 12. | Lampenhalter ⇒ Abb. 249③ aus der Rückleuchte herausnehmen. |
| 13. | Ausgefallene Rück- und Bremslichtlampe ⇒ Abb. 249⑤ bzw. Blinklichtlampe ⇒ Abb. 249⑥ durch eine neue Glühlampe gleicher Ausführung ersetzen. |
| 14. | Lampenhalter in die Rückleuchte einsetzen und verschrauben ⇒ Abb. 249 . |
| 15. | Schaumstoffdichtung in die Führung am Lampenträger einsetzen. |
Rückleuchte einbauen
| 16. | Verriegelung ⇒ Abb. 248① um 90° im Uhrzeigersinn bis zum Anschlag verdrehen. |
| 17. | Elektrische Steckverbindung in Lampenhalter einstecken, bis sie hörbar einrastet. Roten Sicherungsriegel ⇒ Abb. 249① hineindrücken. |
| 18. | Rückleuchte vorsichtig in die Öffnung der Karosserie einsetzen. |
| 19. | Mit einer Hand die Rückleuchte an der Einbauposition halten und mit der anderen die Befestigungsschrauben festdrehen ⇒ Abb. 249③ . |
| 20. | Verkleidung ⇒ Abb. 248② der Rückleuchte erst unten, dann oben in die ursprüngliche Position einsetzen. |
| 21. | Seitliches Ablagefach im Gepäckraum schließen. |
| 22. | Schraubendreher und Drahtbügel im Bordwerkzeug verstauen. |
| 23. | Gepäckraumklappe schließen ⇒ Gepäckraumklappe . |
Leuchten in LED-Technik
Ein Wechsel der LEDs durch den Kunden ist nicht möglich. Fachmännische Hilfe in Anspruch nehmen. Volkswagen empfiehlt dafür den Volkswagen Partner.
Glühlampen der Rückleuchte in der Gepäckraumklappe
auswechseln
Abb. 246
In der Gepäckraumklappe: Abdeckung abnehmen und Lampenhalter herausnehmen.
Abb. 247
Lampenhalter mit Nebelschlusslampe ① und Rücklichtlampe ②.
Lesen und beachten Sie zuerst die ei ...
Glühlampe der Kennzeichenleuchte auswechseln
Abb. 250
In der Gepäckraumklappe: geschraubte Kennzeichenleuchte.
Lesen und beachten Sie zuerst die einleitenden
Informationen und Sicherheitshinweise⇒Einleitung
zum Thema
...
