VW Tiguan Handbuch

Volkswagen Tiguan Betriebsanleitung: Glühlampen im Xenon-Frontscheinwerfer auswechseln

Volkswagen Tiguan Betriebsanleitung / Selbsthilfe / Glühlampenwechsel / Glühlampen im Xenon-Frontscheinwerfer auswechseln

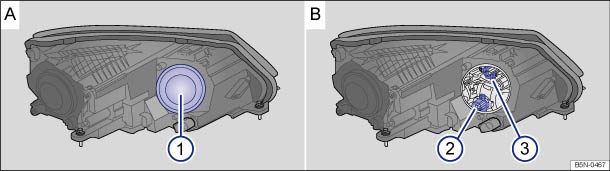

Abb. 243 Im Motorraum: Abdeckungen und Lampen im linken Frontscheinwerfer.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 

Der Frontscheinwerfer muss für den Lampenwechsel nicht ausgebaut werden.

Handlungen nur in der angegebenen Reihenfolge ausführen:
⇒ Abb. 243  Blinklicht Kurvenfahrlicht
1. Checkliste beachten und Handlungen durchführen ⇒ Informationen zum Glühlampenwechsel .
2. Motorraumklappe öffnen ⇒ Vorbereitungen zu Arbeiten im Motorraum .
3. Gummiabdeckung ① an der Scheinwerferseite abziehen.
4. Lampenhalter ② bis zum Anschlag entgegen dem Uhrzeigersinn drehen und mit der Glühlampe nach hinten herausziehen. Lampenhalter ③ bis zum Anschlag entgegen dem Uhrzeigersinn drehen und mit der Glühlampe nach hinten herausziehen.
5. Gegebenenfalls Verriegelung am Lampenhalter drücken und Glühlampe gerade aus dem Lampenhalter herausziehen.
6. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen.
7. Lampenhalter in den Scheinwerfer einsetzen und im Uhrzeigersinn bis zum Anschlag drehen.
8. Gummiabdeckung ① anbringen.
9. Motorraumklappe schließen ⇒ Vorbereitungen zu Arbeiten im Motorraum .

Gasentladungslampe auswechseln

Für den Wechsel der Gasentladungslampe (Xenonbrenner Abblend- und Fernlicht) fachmännische Hilfe in Anspruch nehmen.

Leuchten in LED-Technik

Ein Wechsel der LEDs durch den Kunden ist nicht möglich. Fachmännische Hilfe in Anspruch nehmen. Volkswagen empfiehlt dafür den Volkswagen Partner.

Die Abbildung zeigt den linken Scheinwerfer von hinten. Der rechte Scheinwerfer ist spiegelbildlich aufgebaut.
