Volkswagen Tiguan Betriebsanleitung: Glühlampen im Halogen-Frontscheinwerfer auswechseln

Volkswagen Tiguan Betriebsanleitung / Selbsthilfe / Glühlampenwechsel / Glühlampen im Halogen-Frontscheinwerfer auswechseln

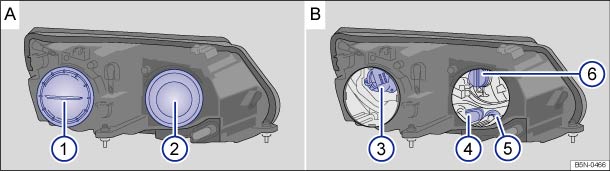

Abb. 242 Im Motorraum: Abdeckungen und Lampen im linken Frontscheinwerfer.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 

Der Frontscheinwerfer muss für den Lampenwechsel nicht ausgebaut werden.

Handlungen nur in der angegebenen Reihenfolge ausführen:
⇒ Abb. 242  Abblendlicht Blinklicht Standlicht Fernlicht bzw. Tagfahrlicht
1. Checkliste beachten und Handlungen durchführen ⇒ Informationen zum Glühlampenwechsel .
2. Motorraumklappe öffnen ⇒ Vorbereitungen zu Arbeiten im Motorraum .
3. Abdeckung ① an der Scheinwerferrückseite bis zum Anschlag entgegen dem Uhrzeigersinn drehen und abnehmen. Gummiabdeckung ② an der Scheinwerferrückseite abziehen.
4. Lampenhalter ③ bis zum Anschlag entgegen dem Uhrzeigersinn drehen und mit der Glühlampe nach hinten herausziehen. Standlicht ausbauen.
Lampenhalter ④ bis zum Anschlag entgegen dem Uhrzeigersinn drehen und mit der Glühlampe nach hinten herausziehen.
Lampenhalter ⑤ nach oben drücken, bis der Lampenhalter entrastet und nach hinten herausziehen. Glühlampe ⑥ bis zum Anschlag entgegen dem Uhrzeigersinn drehen und nach hinten herausziehen.
5. Gegebenenfalls Verriegelung am Lampenhalter drücken und Glühlampe gerade aus dem Lampenhalter herausziehen.
6. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen.
7. Lampenhalter ③ in den Scheinwerfer einsetzen und bis zum Anschlag im Uhrzeigersinn drehen. Lampenhalter ④ in den Scheinwerfer einsetzen und bis zum Anschlag im Uhrzeigersinn drehen.
Standlicht einbauen.
Lampenhalter ⑤ in den Scheinwerfer einsetzen und nach unten drücken, bis der Lampenhalter in die Führung einrastet. Glühlampe ⑥ in den Scheinwerfer einsetzen und bis zum Anschlag im Uhrzeigersinn drehen.
8. Abdeckung ① an der Scheinwerferrückseite ansetzen (Haltesteg senkrecht) und bis zum Anschlag im Uhrzeigersinn drehen. Gummiabdeckung ② anbringen.
9. Motorraumklappe schließen ⇒ Vorbereitungen zu Arbeiten im Motorraum .

Die Abbildung zeigt den linken Scheinwerfer von hinten. Der rechte Scheinwerfer ist spiegelbildlich aufgebaut.
