Volkswagen Tiguan Reparaturanleitung: Abtriebswelle

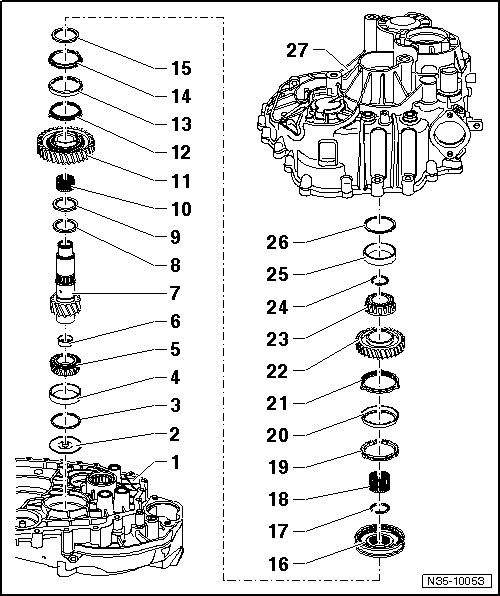

Montageübersicht - Abtriebswelle 1. und 2. Gang

Hinweis

• Die Abtriebswelle wird nicht als Ersatzteil angeboten.
• Bei Ersatz der Kegelrollenlager müssen neue Einstellscheiben, von der gleichen Dicke wie die Bisherigen, wieder eingebaut werden.

1. Kupplungsgehäuse
2. Ölablenkscheibe
3. Einstellscheibe
   • Dicke notieren
   • wird beim Ausbau beschädigt, ersetzen
4. Außenring/Kegelrollenlager
   • ausziehen
   • einpressen
5. Innenring/Kegelrollenlager
   • abpressen
   • aufpressen
6. Tellerscheibe
   • ausziehen
   • einpressen
7. Abtriebswelle
   • für 1. und 2. Gang
8. Anlaufscheibe
   • für Nadellager
   • von Abtriebswelle abbauen
   • aufpressen
9. Axialnadellager
   • Einbaulage
10. Nadellager
    • für 1. Gang
11. Schaltrad 1. Gang
    • mit Zwischenrad für Rückwärtsgang auf der gegenüberliegenden Seite
12. Synchronring
    • (Innenring für 1. Gang)
    • auf Verschleiß prüfen
    • Nasen auf Einlaufspuren prüfen
    • Einbaulage
13. Außenring für 1. Gang
    • bei Riefen oder Einlaufspuren ersetzen
    • Einbaulage
    • auf den Synchronring auflegen
14. Synchronring 1. Gang
    • auf Verschleiß prüfen
    • Einbaulage
15. Axialnadellager
    • Einbaulage
16. Schiebemuffe mit Synchronkörper für 1. und 2. Gang
    • nach Abbauen des Sicherungsringes  mit Schaltrad 1. Gang abpressen
    • zerlegen
    • Zusammenbau Schiebemuffe/Synchronkörper
    • Einbaulage
    • aufpressen
17. Sicherungsring
18. Nadellager
    • für 2. Gang
19. Synchronring 2. Gang
    • auf Verschleiß prüfen
    • so einsetzen, dass die Aussparungen in die Sperrstücke der Schiebemuffe  rasten
20. Außenring für 2. Gang
    • bei Riefen oder Einlaufspuren ersetzen
    • Einbaulage
    • in den Synchronring  einlegen
21. Synchronring
    • (Innenring für 2. Gang)
    • Nasen auf Einlaufspuren prüfen
    • auf Verschleiß prüfen
    • Einbaulage
22. Schaltrad 2. Gang
    • Einbaulage
23. Innenring/Kegelrollenlager
    • mit Schaltrad 2. Gang abziehen
    • aufpressen
24. Sicherungsring
25. Außenring/Kegelrollenlager
    • ausziehen
    • einpressen
26. Einstellscheibe
    • Dicke notieren
    • wird beim Ausbau beschädigt, ersetzen
27. Getriebegehäuse

Abtriebswelle 1. und 2. Gang zerlegen und zusammenbauen

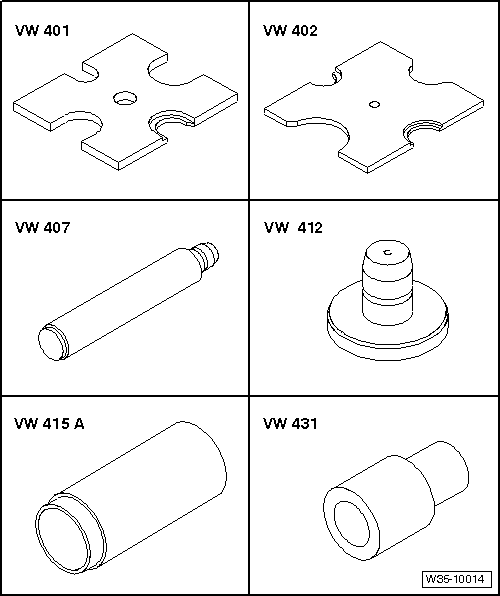

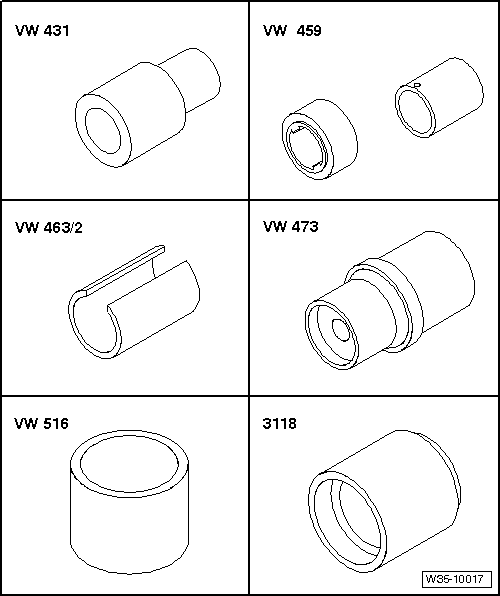

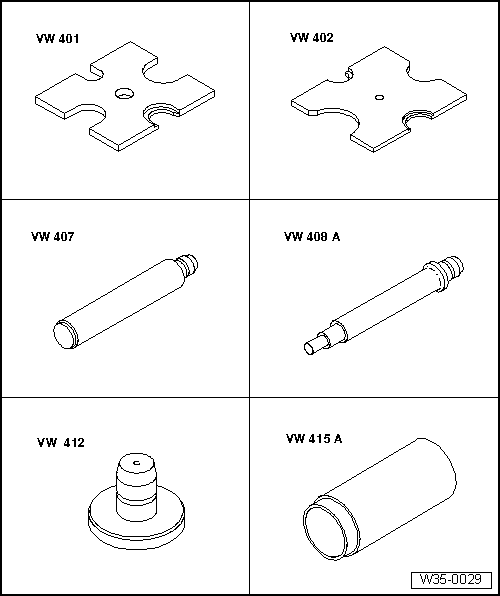

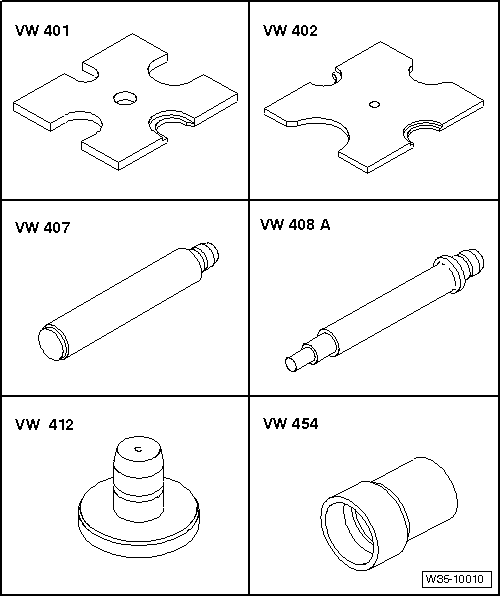

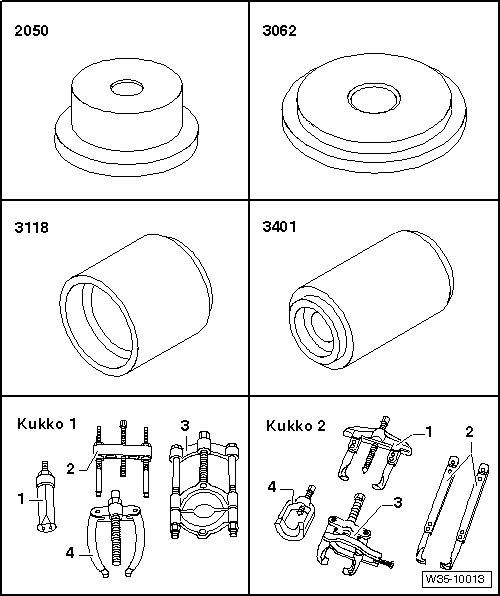

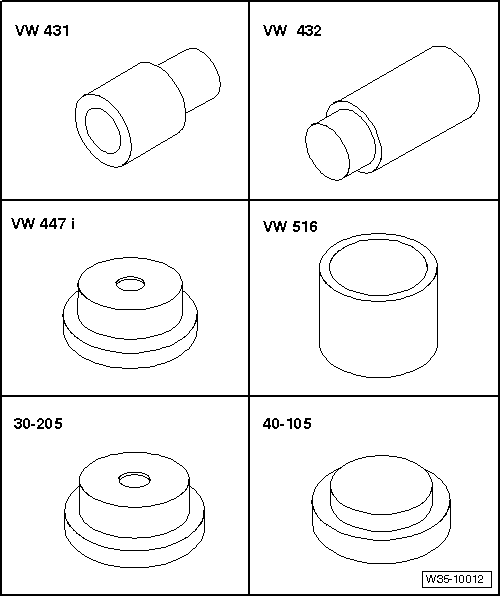

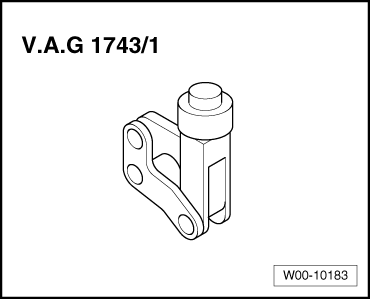

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Druckplatte -VW 401-
• Druckplatte -VW 402-
• Druckstempel -VW 407-
• Druckstempel -VW 408 A-
• Druckstempel -VW 412-
• Rohrstück -VW 415 A-

• Druckstück -VW 431-
• Druckstück -VW 432-
• Druckscheibe -VW 447 i-
• Rohrstück -VW 516-
• Druckteller -30 - 205-
• Druckteller -40 - 105-

• Druckstück -2050-
• Druckscheibe -3062-
• Druckstück -3118-
• Druckstück -3401-

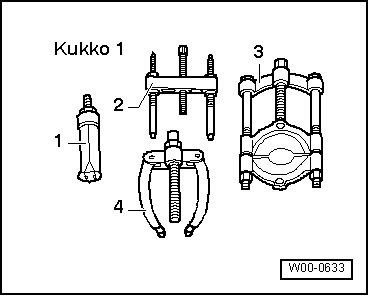

• -1-Innenauszieher 14,5...18,5 mm, z. B. -Kukko 21/2-
• -1-Innenauszieher 46...58 mm, z. B. -Kukko 21/7-
• -1-Innenauszieher 56...110 mm, z. B. -Kukko 21/89-
• -3-Trennvorrichtung 22...115 mm, z. B. -Kukko 17/2-
• -4-Gegenstütze, z. B. -Kukko 22/1-
• -4-Gegenstütze, z. B. -Kukko 22/2-
• -4-Gegenstütze, z. B. -Kukko 22/4-
• -1-Zweiarmabzieher, z. B. -Kukko 20/10-
• Fühlerblattlehre
• Druckstück -T10266-

Tellerscheibe -C- aus Abtriebswelle ausziehen

1. Gegenstütze, z. B. -Kukko 22/1-
2. Innenauszieher 14,5...18,5 mm, z. B. -Kukko 21/2-

Hinweis

Zieht sich der Innenauszieher durch die Bohrung in der Tellerscheibe heraus, verwenden Sie die nächste Größe vom Innenauszieher.

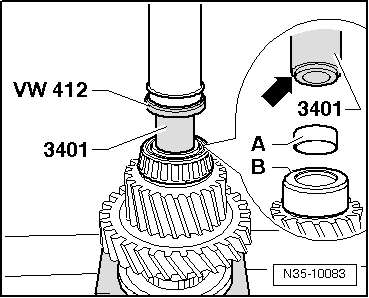

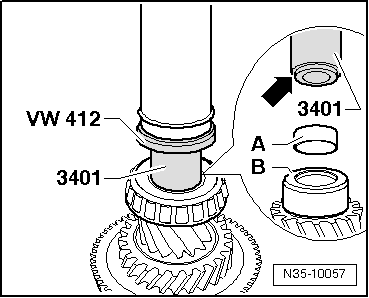

Tellerscheibe -A- bis Werkzeuganschlag in Abtriebswelle -B- einpressen

• Setzen Sie das Druckstück -3401- mit dem Absatz -Pfeil- auf die Tellerscheibe -A-.

Die Einpresstiefe der Tellerscheibe entspricht dann ca. 2,20 mm.

• Sicherungsring abbauen.

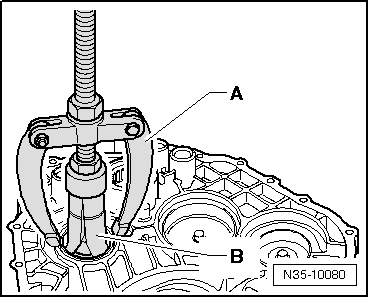

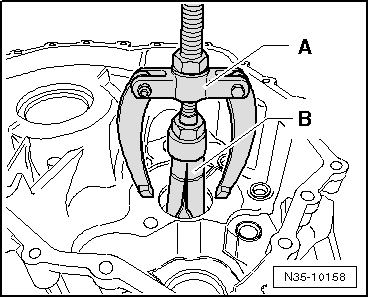

Innenring/Kegelrollenlager mit Schaltrad 2. Gang abziehen

• Schalten Sie die Schiebemuffe 1. /2. Gang zum 1. Gang.
• Setzen Sie die Abziehhaken unter die Laufverzahnung, nicht Schaltverzahnung, vom Schaltrad 2. Gang an.

1. z. B.  Zweiarmabzieher -Kukko 20/10-

• Sicherungsring abbauen.

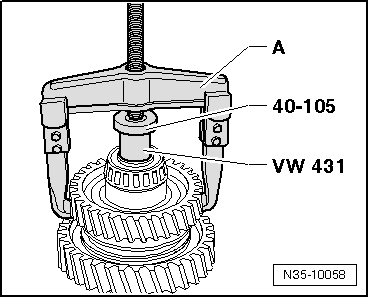

Schiebemuffe/Synchronkörper für 1. und 2. Gang mit Schaltrad 1. Gang abpressen

Hinweis

Bedingt durch die Passung zwischen Synchronkörper und Abtriebswelle können bei einigen Getrieben diese Bauteile von Hand abgenommen werden.

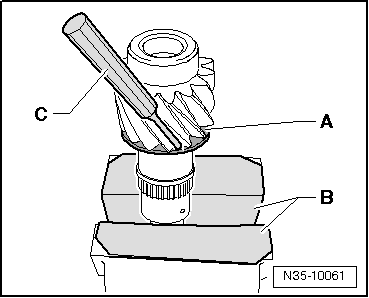

Anlaufscheibe -A- für Axialnadellager abtreiben

• Abtriebswelle in einen Schraubstock mit Schutzbacken -B- spannen.
• Mit einem Treiber -C- die Anlaufscheibe wechselseitig von der Abtriebswelle abtreiben, dabei die Verzahnung nicht beschädigen.

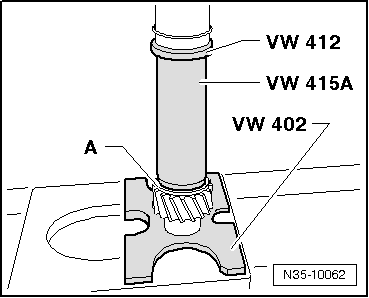

Anlaufscheibe -A- für Axialnadellager aufpressen

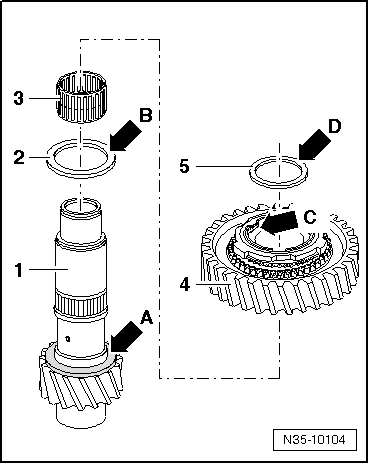

Einbaulage der Axialnadellager

• Legen Sie das "größere" Axialnadellager -2- auf die Anlaufscheibe der Abtriebswelle -1-.

• Die Nadeln müssen zur Anlaufscheibe -Pfeil A- und die glatte Seite -Pfeil B- nach oben zeigen.

• Nadellager -3- und Schaltrad 1. Gang -4- aufsetzen.
• Setzen Sie das "kleinere" Axialnadellager -5- auf das Schaltrad 1. Gang.

• Die Nadeln müssen zum Schaltrad -Pfeil C- und die glatte Seite -Pfeil D- nach oben zeigen.

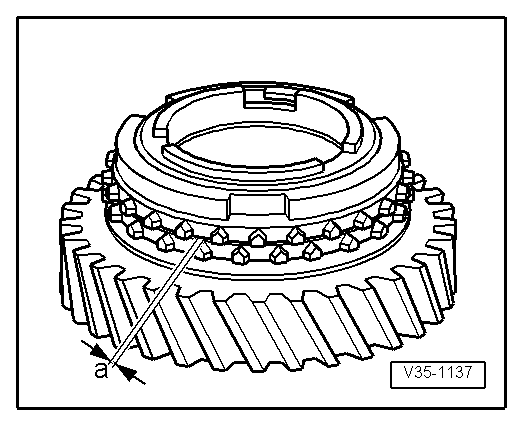

Innenring für 1. und 2. Gang auf Verschleiß prüfen

• Innenring auf den Konus des Schaltrades drücken und Spaltmaß -a- mit einer Fühlerblattlehre messen.

Spaltmaß -a-	Einbaumaß	Verschleißgrenze
1. und 2. Gang	0,75...1,25 mm	0,3 mm

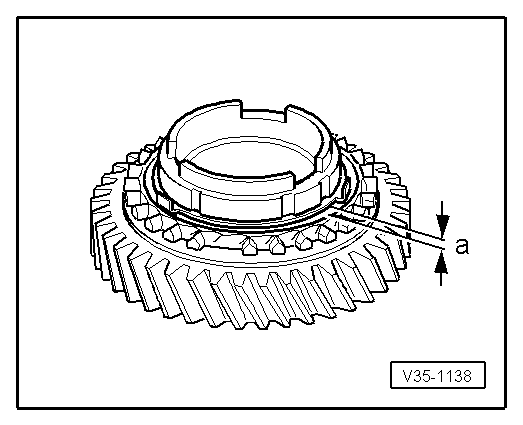

Synchronringe 1. und 2. Gang auf Verschleiß prüfen

• Synchronring, Außenring und Innenring auf den Konus des Schaltrades drücken und Spaltmaß -a- mit einer Fühlerblattlehre messen.

Spaltmaß -a-	Einbaumaß	Verschleißgrenze
1. und 2. Gang	1,0...1,8 mm	0,5 mm

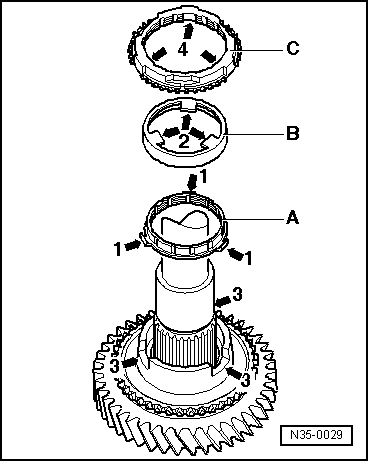

Einbaulage Außenring, Innenring und Synchronring 1. Gang

• Innenring -A- auf Schaltrad 1. Gang legen.

• Die abgewinkelten Stege -Pfeile 1- zeigen zum Außenring -B-.

• Außenring -B- auflegen.

• Die Stege -Pfeile 2- greifen in die Aussparungen -Pfeile 3- des Schaltrades.

• Synchronring -C- auflegen.

• Die Aussparungen -Pfeile 4- greifen in die Stege -Pfeile 1- des Innenrings -A-.

• Setzen Sie das kleinere Axialnadellager (Außendurchmesser 58,7 mm) -5- auf das Schaltrad 1. Gang.

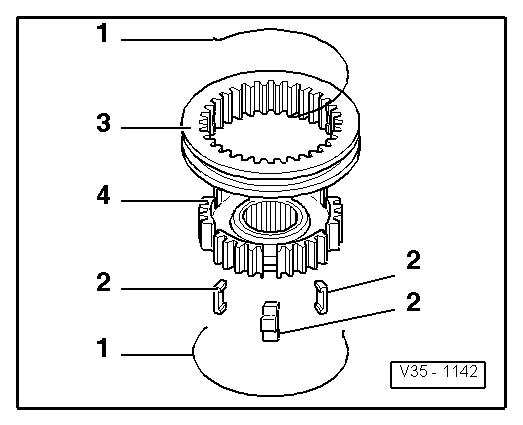

Schiebemuffe und Synchronkörper 1. und 2. Gang zerlegen und zusammenbauen

• Nehmen Sie zum Zerlegen die Federn -1- ab.

1. Feder
2. Sperrstück
3. Schiebemuffe "Einbaulage"
4. Synchronkörper "Einbaulage"

• Zum Zusammenbauen Schiebemuffe über den Synchronkörper schieben.

• Einbaulage: Die schmaleren Aussparungen im Synchronkörper fluchten mit den Aussparungen in der Schiebemuffe.

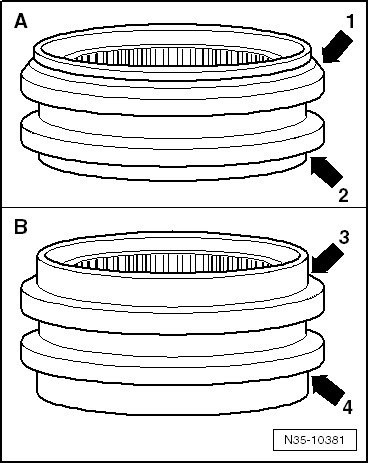

Einbaulage der Schiebemuffe

Es sind unterschiedliche Schiebemuffen eingebaut:

-A-

Schräge -Pfeil 1- zeigt zum niedrigeren Bund des Synchronkörpers.

Absatz -Pfeil 2- zeigt zum höheren Bund des Synchronkörpers.



-B-

Absatz -Pfeil 3- und Absatz -Pfeil 4- sind gleich groß = keine Einbaulage.

• Schiebemuffe ist über den Synchronkörper geschoben.

• Sperrstücke einsetzen und Federn um 120º versetzt montieren.

• Die Feder muss mit dem abgewinkelten Ende in das hohle Sperrstück greifen.

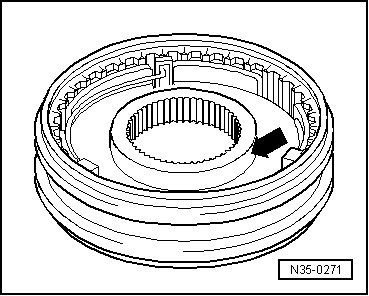

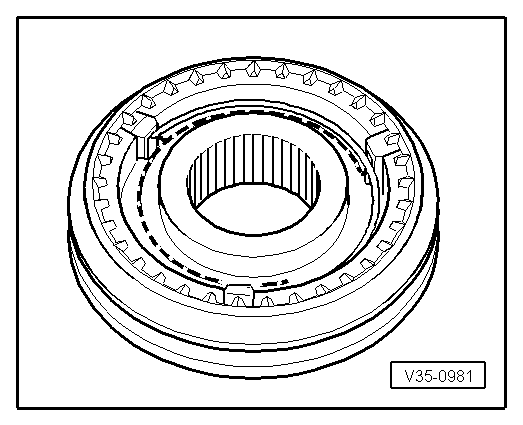

Einbaulage Schiebemuffe/Synchronkörper 1. und 2. Gang

Der hohe Bund des Synchronkörpers -Pfeil- zeigt zum Schaltrad 2. Gang.

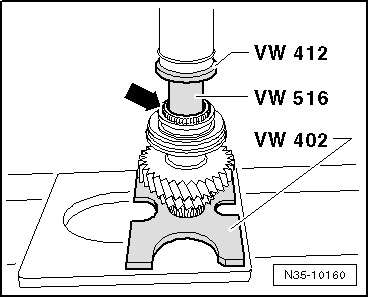

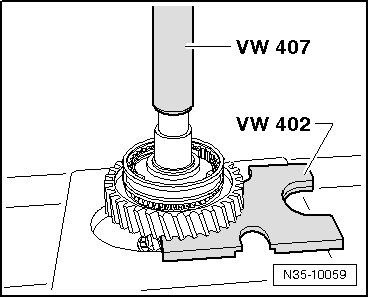

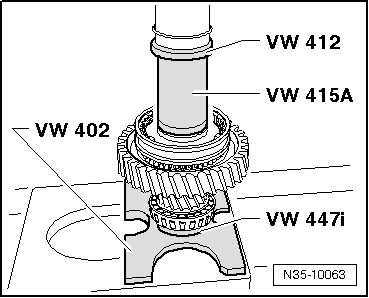

Schiebemuffe/Synchronkörper 1. und 2. Gang aufpressen und Sicherungsring einbauen

Synchronring 2. Gang so einsetzen, dass die Aussparungen in die Sperrstücke der Schiebemuffe  rasten.

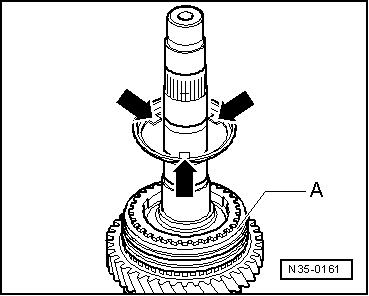

Einbaulage Außenring für 2. Gang

Die Nasen -Pfeile- zeigen zum Synchronkörper/Schiebemuffe -A-.

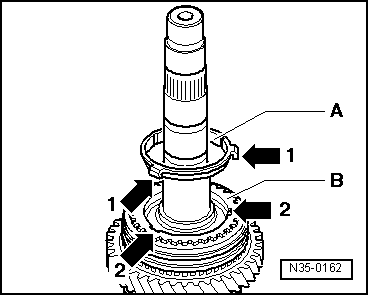

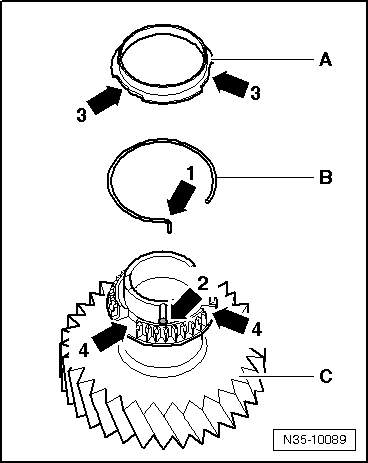

Einbaulage Synchronring -A- (Innenring für 2. Gang)

Die Nasen -Pfeile 1- rasten in die Aussparungen -Pfeile 2- des Synchronringes -B-.

• Nadellager für Schaltrad 2. Gang einsetzen.

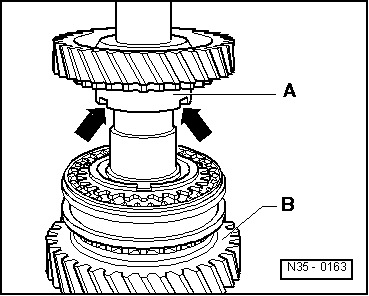

Einbaulage Schaltrad 2. Gang

Der höhere Bund -A- zeigt zum 1. Gang -B-. Die Aussparungen im Bund -Pfeile- rasten in die Nasen des Außenrings.

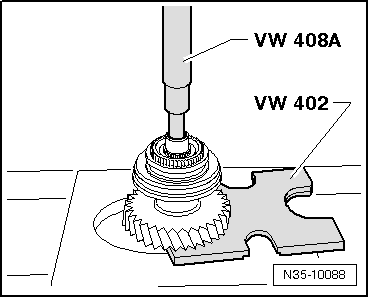

• Innenring/Kegelrollenlager für Lagerung im Kupplungsgehäuse aufpressen.

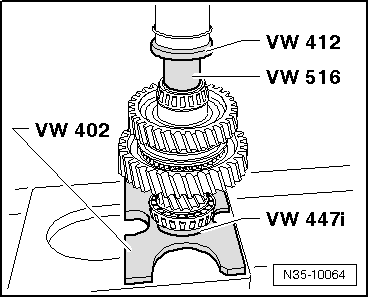

Innenring/Kegelrollenlager für Lagerung im Getriebegehäuse aufpressen und Sicherungsring einsetzen

Hinweis

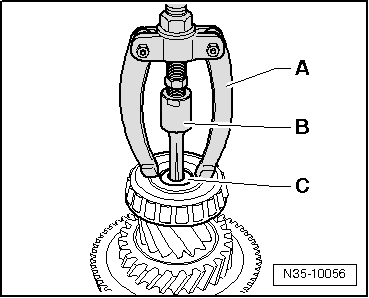

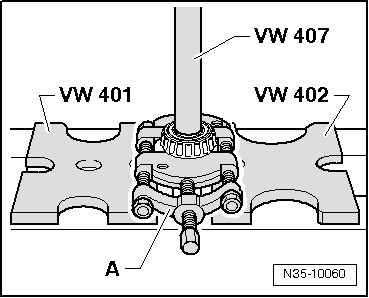

Innenring/Kegelrollenlager für Lagerung im Getriebegehäuse abziehen.

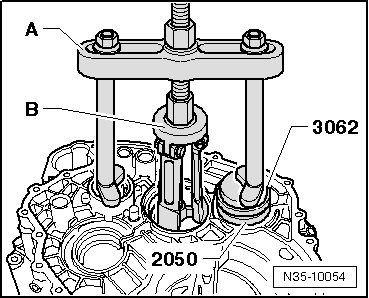

Außenring/Kegelrollenlager aus Getriebegehäuse ausziehen

1. Gegenstütze, z. B. -Kukko 22/2-
2. Innenauszieher 46...58 mm, z. B. -Kukko 21/7-

• Nach dem Ausziehen neue Einstellscheibe mit dem bisherigen Wert unter Außenring legen.

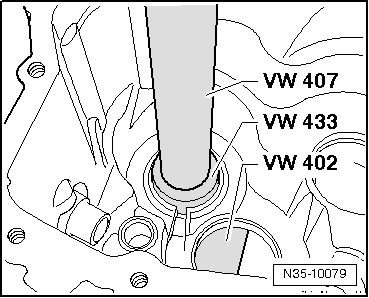

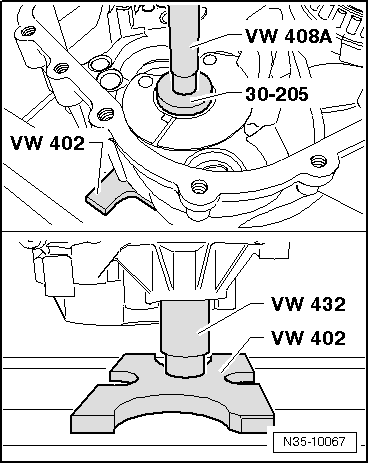

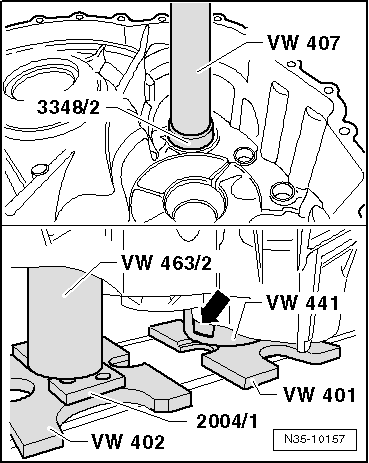

Außenring/Kegelrollenlager in das Getriebegehäuse einpressen

• Getriebegehäuse mit Druckstück -VW 432- unter Lageraufnahme abstützen.

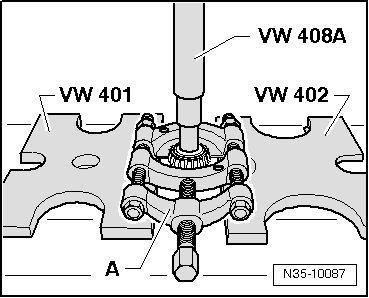

Innenring/Kegelrollenlager für Lagerung im Kupplungsgehäuse abpressen

1. Trennvorrichtung 22...115 mm, z. B. -Kukko 17/2-

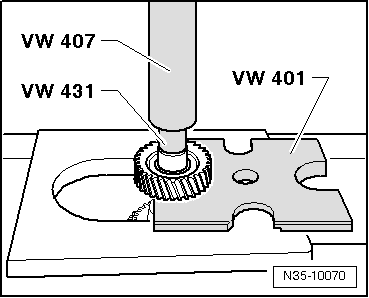

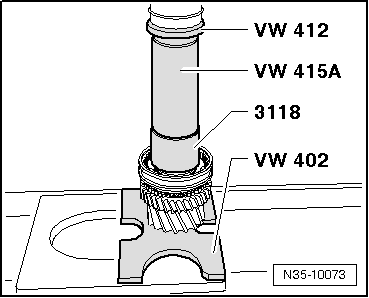

Innenring/Kegelrollenlager für Lagerung im Kupplungsgehäuse aufpressen

• Sicherungsring einbauen.

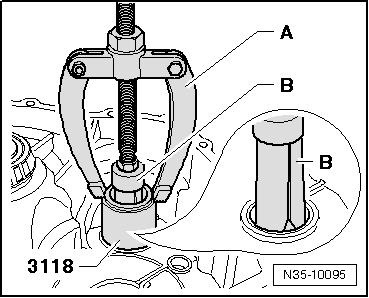

Außenring/Kegelrollenlager aus dem Kupplungsgehäuse ausziehen

1. Gegenstütze, z. B. -Kukko 22/4-
2. Innenauszieher 56...110 mm, z. B. -Kukko 21/89-

Hinweis

• Um den Innenauszieher -B- ansetzen zu können, müssen Sie den Bund der Ölablenkscheibe mit einem Dorn umschlagen. Beschädigte Ölablenkscheibe ersetzen.
• Nach dem Ausziehen beschädigte Einstellscheibe ersetzen.



• Neue Ölablenkscheibe einsetzen.
• Neue Einstellscheibe mit dem bisherigen Wert unter Außenring legen.

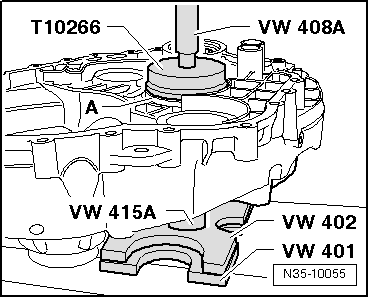

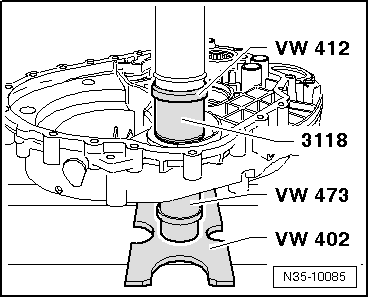

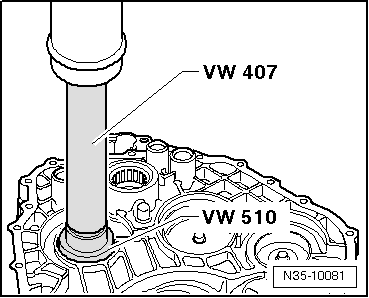

Außenring/Kegelrollenlager in das Kupplungsgehäuse einpressen

• Kupplungsgehäuse mit Rohrstück -VW 415 A- direkt unter Lageraufnahme abstützen.

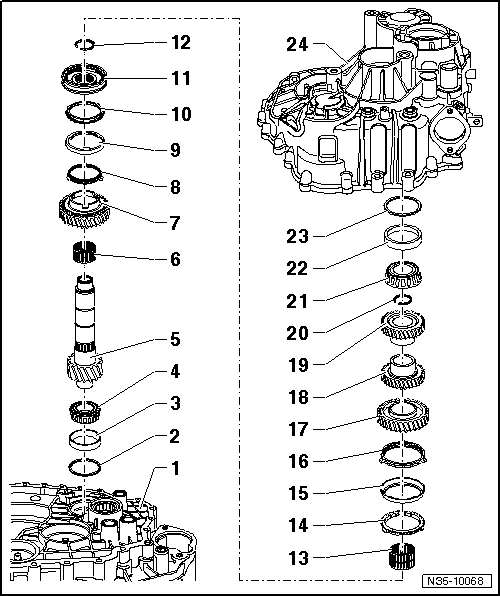

Montageübersicht - Abtriebswelle 3. und 4. Gang

Hinweis

• Die Abtriebswelle wird nicht als Ersatzteil angeboten.
• Bei Ersatz der Kegelrollenlager müssen neue Einstellscheiben, von der gleichen Dicke wie die Bisherigen, wieder eingebaut werden.

1. Kupplungsgehäuse
2. Einstellscheibe
   • Dicke notieren
   • wird beim Ausbau beschädigt, ersetzen
3. Außenring/Kegelrollenlager
   • ausziehen
   • einpressen
4. Innenring/Kegelrollenlager
   • abziehen
   • aufpressen
5. Abtriebswelle
   • für 3. und 4. Gang
6. Nadellager
   • für 4. Gang
7. Schaltrad 4. Gang
8. Synchronring
   • (Innenring für 4. Gang)
   • auf Verschleiß prüfen
   • Nasen auf Einlaufspuren prüfen
   • Einbaulage
9. Außenring für 4. Gang
   • bei Riefen oder Einlaufspuren ersetzen
   • Einbaulage
   • auf den Synchronring auflegen
10. Synchronring 4. Gang
    • auf Verschleiß prüfen
    • Einbaulage
11. Schiebemuffe mit Synchronkörper für 3. und 4. Gang
    • nach Abbauen des Sicherungsringes  mit Schaltrad 4. Gang abpressen
    • zerlegen und zusammenbauen
    • Zusammenbau Schiebemuffe/Synchronkörper
    • Einbaulage
    • aufpressen
12. Sicherungsring
13. Nadellager
    • für 3. Gang
14. Synchronring 3. Gang
    • auf Verschleiß prüfen
    • so einsetzen, dass die Aussparungen in die Sperrstücke der Schiebemuffe  rasten
15. Außenring für 3. Gang
    • bei Riefen oder Einlaufspuren ersetzen
    • Einbaulage
    • in den Synchronring  einlegen
16. Synchronring
    • (Innenring für 3. Gang)
    • Einbaulage
    • auf Verschleiß prüfen
    • Nasen auf Einlaufspuren
17. Schaltrad 3. Gang
    • Einbaulage
18. Zahnrad 5. Gang
    • mit Schaltrad 3. Gang abpressen
    • aufpressen
19. Zahnrad 6. Gang
    • abpressen
    • aufpressen
20. Sicherungsring
21. Innenring/Kegelrollenlager
    • abziehen
    • aufpressen
22. Außenring/Kegelrollenlager
    • ausziehen
    • einpressen
23. Einstellscheibe
    • Dicke notieren
    • wird beim Ausbau beschädigt, ersetzen
24. Getriebegehäuse

Abtriebswelle 3. und 4. Gang zerlegen und zusammenbauen

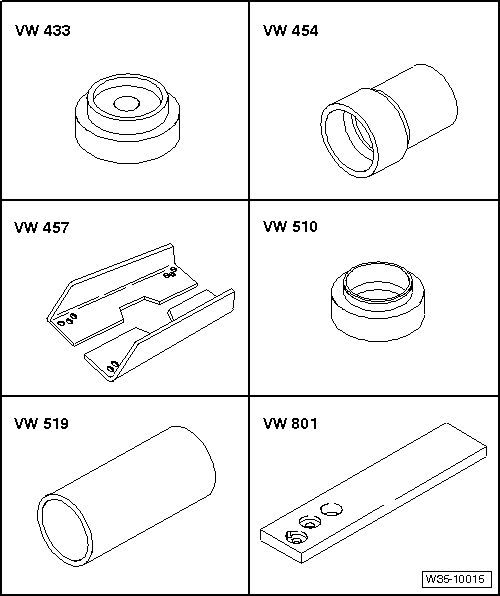

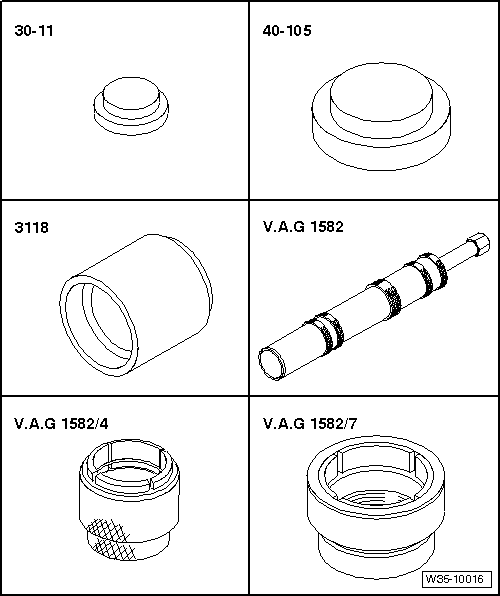

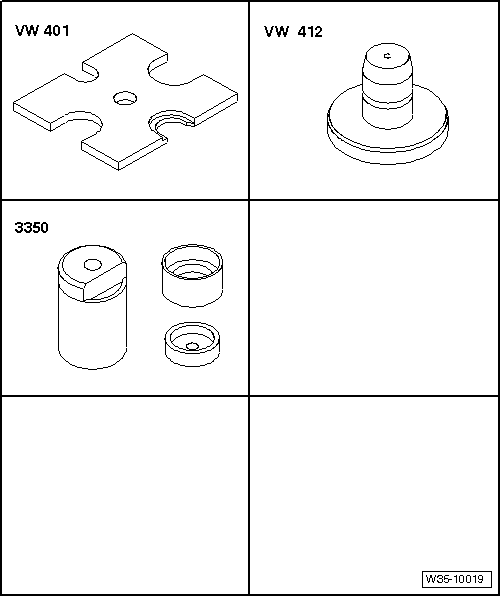

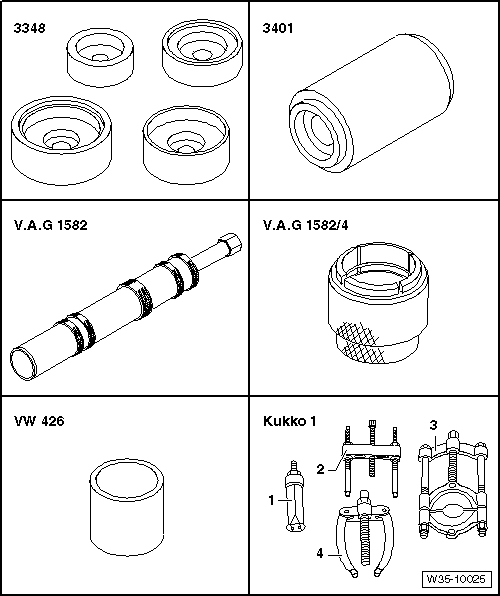

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Druckplatte -VW 401-
• Druckplatte -VW 402-
• Druckstempel -VW 407-
• Druckstempel -VW 412-
• Rohrstück -VW 415 A-
• Druckstück -VW 431-

• Druckstück -VW 433-
• Druckstück -VW 454-
• Aufnahmeschienen -VW 457-
• Druckscheibe -VW 510-
• Rohrstück -VW 519-
• Halteplatte -VW 801-

• Druckteller -30 - 11-
• Druckteller -40 - 105-
• Druckstück -3118-
• Kegelrollenlagerabzieher -V.A.G 1582-
• Greifstück -V.A.G 1582/4-
• Greifstück -V.A.G 1582/7-



• -1-Innenauszieher 46...58 mm, z. B. -Kukko 21/7-
• -1-Innenauszieher 56...70 mm, z. B. -Kukko 21/8-
• -4-Gegenstütze, z. B. -Kukko 22/2-
• Fühlerblattlehre

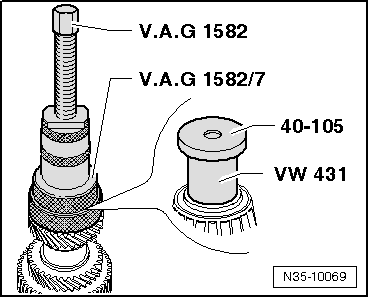

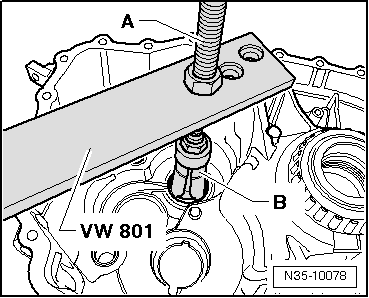

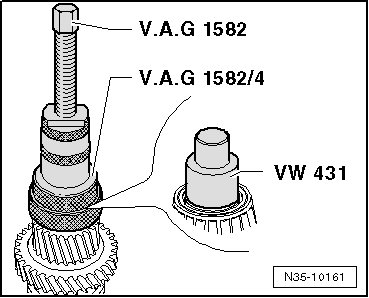

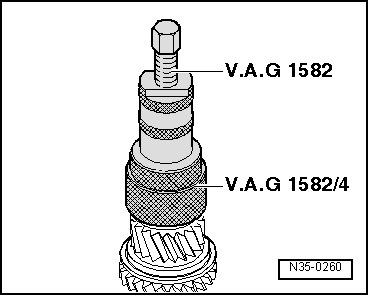

Innenring/Kegelrollenlager für Lagerung im Getriebegehäuse abziehen

• Vor Aufbau der Abziehvorrichtung Druckstück -VW 431- in Abtriebswelle setzen und darauf Druckteller -40-105- legen.
• Sicherungsring abbauen.

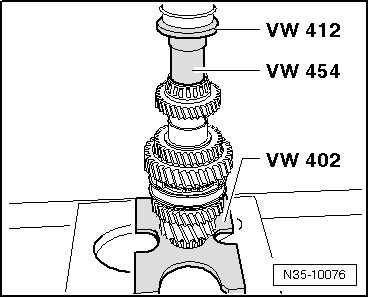

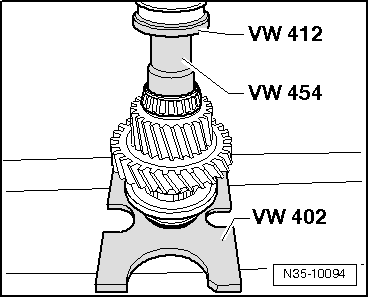

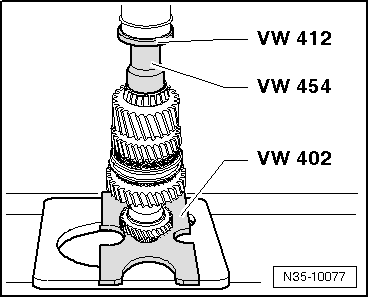

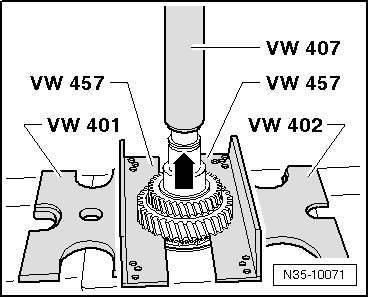

Zahnrad 6. Gang abpressen

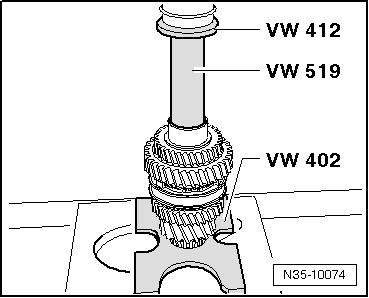

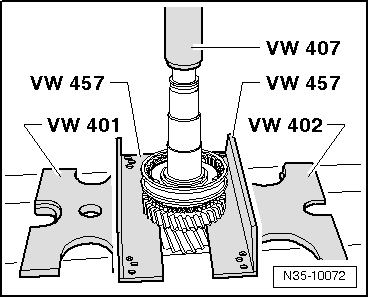

Zahnrad 5. Gang mit Schaltrad 3 Gang abpressen

• Platzieren Sie die Werkzeuge so unter dem Schaltrad 3. Gang, dass beim Abpressen keine Bauteile beschädigt werden.

Hinweis

Befindet sich beim Abpressvorgang das Zahnrad 5. Gang kurz vor dem Bereich der umlaufenden Nut für den Sicherungsring -Pfeil-, dann die Abtriebswelle gegen Herunterfallen sichern.

• Sicherungsring abbauen.

Schiebemuffe/Synchronkörper für 3. und 4. Gang mit Schaltrad 4. Gang abpressen

Innenring für 3. und 4. Gang auf Verschleiß prüfen

• Innenring auf den Konus des Schaltrades drücken und Spaltmaß -a- mit einer Fühlerblattlehre messen.

Spaltmaß -a-	Einbaumaß	Verschleißgrenze
3. und 4. Gang	0,75...1,25 mm	0,3 mm

Synchronringe 3. und 4. Gang auf Verschleiß prüfen

• Synchronring, Außenring und Innenring auf den Konus des Schaltrades drücken und Spaltmaß -a- mit einer Fühlerblattlehre messen.

Spaltmaß -a-	Einbaumaß	Verschleißgrenze
3. Gang	1,0...1,8 mm	0,5 mm
4. Gang	1,0...1,9 mm	0,5 mm

• Schaltrad 4. Gang mit Nadellager aufsetzen.

Einbaulage Außenring, Innenring und Synchronring 4. Gang

• Innenring -A- auf Schaltrad 4. Gang legen.

• Die abgewinkelten Stege -Pfeile 1- zeigen zum Außenring -B-.

• Außenring -B- auflegen.

• Die Stege -Pfeile 2- greifen in die Aussparungen -Pfeile 3- des Schaltrades.

• Synchronring -C- auflegen.

• Die Aussparungen -Pfeile 4- greifen in die Stege -Pfeile 1- des Innenrings -A-.

Schiebemuffe und Synchronkörper 3. und 4. Gang zerlegen und zusammenbauen

• Nehmen Sie zum Zerlegen die Federn -1- ab.

1. Feder
2. Sperrstück
3. Schiebemuffe
4. Synchronkörper "Einbaulage"

• Zum Zusammenbauen Schiebemuffe über den Synchronkörper schieben.

• Einbaulage: Die schmaleren Aussparungen im Synchronkörper fluchten mit den Aussparungen in der Schiebemuffe.

Zusammenbau Schiebemuffe/Synchronkörper 3. und 4. Gang

• Schiebemuffe ist über den Synchronkörper geschoben.

• Sperrstücke einsetzen und Federn um 120º versetzt montieren.

• Die Feder muss mit dem abgewinkelten Ende in das hohle Sperrstück greifen.

Einbaulage Schiebemuffe/Synchronkörper 3. und 4. Gang

Der höhere Bund des Synchronkörpers -Pfeil- zeigt zum 4. Gang.

• Das Schaltrad 4. Gang ist mit Nadellager und Synchronringen auf die Welle aufgesetzt.

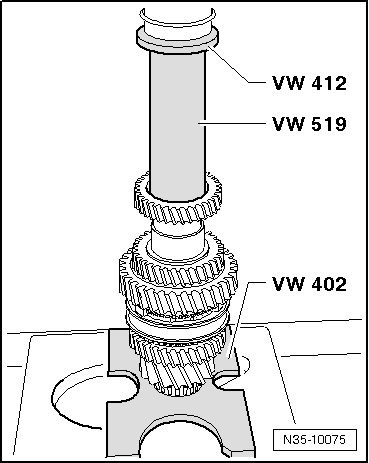

Schiebemuffe/Synchronkörper 3. und 4. Gang aufpressen

• Sicherungsring einbauen.

Einbaulage Außenring für 3. Gang

Die Nasen -Pfeile- zeigen zum Synchronkörper/Schiebemuffe -A-.

Einbaulage Synchronring -A- (Innenring für 3. Gang)

Die Nasen -Pfeile 1- rasten in die Aussparungen -Pfeile 2- des Synchronringes -B-.

Einbaulage Schaltrad 3. Gang

Der höhere Bund -A- zeigt zum 4. Gang -B-. Die Aussparungen im Bund -Pfeile- rasten in die Nasen des Außenrings.

• Schaltrad 3. Gang mit Nadellager aufsetzen.
• Zahnrad 5. Gang auf ca. 150 ºC erwärmen.

Zahnrad 5. Gang aufpressen

• Pressen Sie das Zahnrad zügig auf, damit die Wärme nicht gleich auf die Abtriebswelle übergeht.
• Zahnrad 6. Gang auf ca. 150 ºC erwärmen.

Zahnrad 6. Gang aufpressen

• Sicherungsring einsetzen.

Hinweis

Wenn Sie im vorhergehenden Arbeitsschritt das Zahnrad 5. Gang aufgepresst haben, lassen Sie die Abtriebswelle erst etwas abkühlen.

• Pressen Sie das Zahnrad zügig auf, damit die Wärme nicht gleich auf die Abtriebswelle übergeht.
• Sicherung für Zahnrad 6. Gang einsetzen.

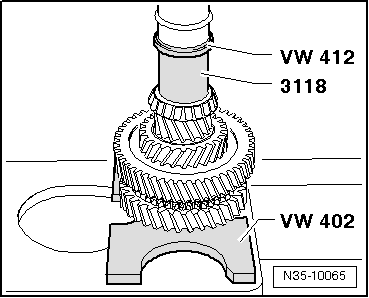

Innenring/Kegelrollenlager für Lagerung im Getriebegehäuse aufpressen

Hinweis

Innenring/Kegelrollenlager für Lagerung im Getriebegehäuse abziehen.

Außenring/Kegelrollenlager aus Getriebegehäuse ausziehen

1. Spindel von Gegenstütze, z. B. -Kukko 22/2-
2. Innenauszieher 46...58 mm, z. B. -Kukko 21/7-

• Neue Einstellscheibe mit dem bisherigen Wert unter Außenring legen.

Außenring/Kegelrollenlager in das Getriebegehäuse einpressen

Innenring/Kegelrollenlager für Lagerung im Kupplungsgehäuse abziehen

Innenring/Kegelrollenlager für Lagerung im Kupplungsgehäuse aufpressen

• Vor Aufbau der Abziehvorrichtung Druckteller -30-11- auf die Abtriebswelle setzen.

Außenring/Kegelrollenlager aus dem Kupplungsgehäuse ausziehen

1. Gegenstütze, z. B. -Kukko 22/2-
2. Innenauszieher 56...70 mm, z. B. -Kukko 21/8-

• Neue Einstellscheibe mit dem bisherigen Wert unter Außenring legen.

Außenring/Kegelrollenlager in das Kupplungsgehäuse einpressen

• Kupplungsgehäuse mit Rohrstück -VW 415 A- direkt unter Lageraufnahme abstützen.

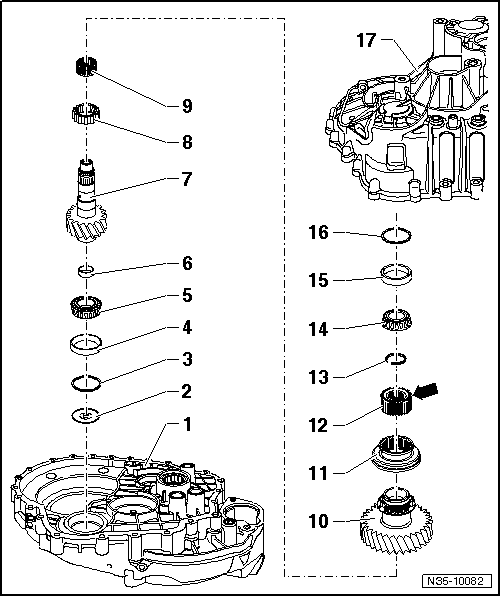

Montageübersicht - Abtriebswelle Rückwärtsgang

Hinweis

• Die Abtriebswelle wird nicht als Ersatzteil angeboten.
• Bei Ersatz der Kegelrollenlager müssen neue Einstellscheiben, von der gleichen Dicke wie die Bisherigen, wieder eingebaut werden.

1. Kupplungsgehäuse
2. Ölablenkscheibe
3. Einstellscheibe
   • Dicke notieren
   • wird beim Ausbau beschädigt, ersetzen
4. Außenring/Kegelrollenlager
   • ausziehen
   • einpressen
5. Innenring/Kegelrollenlager
   • abziehen
   • aufpressen
6. Tellerscheibe
   • ausziehen
   • einpressen
7. Abtriebswelle
   • für Rückwärtsgang
   • Lagerung Schaltrad Rückwärtsgang als Gleitlagerung oder mit Rollenlager  und Nadellager
   • Unterscheidung
8. Rollenlager
   • für Schaltrad Rückwärtsgang
   • nicht bei allen Getrieben vorhanden, dann Gleitlagerung für Schaltrad Rückwärtsgang
9. Nadellager
   • für Schaltrad Rückwärtsgang
   • nicht bei allen Getrieben vorhanden, dann Gleitlagerung für Schaltrad Rückwärtsgang
10. Schaltrad Rückwärtsgang
    • unterschiedlicher Innendurchmesser für Gleitlagerung und für Lagerung durch das Rollenlager  und das Nadellager
    • Anschlagring und Feder ab- und anbauen
11. Schiebemuffe Rückwärtsgang
    • mit Synchronring
12. Synchronkörper Rückwärtsgang
    • nach Abbau des Sicherungsringes  mit Schaltrad Rückwärtsgang abpressen
    • Einbaulage: der Anschlag -Pfeil- für die Schiebemuffe Rückwärtsgang zeigt zum Sicherungsring
    • aufpressen
13. Sicherungsring
14. Innenring/Kegelrollenlager
    • abpressen
    • aufpressen
15. Außenring/Kegelrollenlager
    • ausziehen
    • einpressen
16. Einstellscheibe
    • Dicke notieren
    • wird beim Ausbau beschädigt, ersetzen
17. Getriebegehäuse

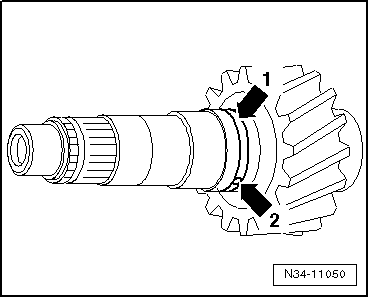

Unterscheidung der Lagerung für das Schaltrad Rückwärtsgang

Lagerung für Schaltrad Rückwärtsgang
Gleitlagerung	umlaufende Nut -Pfeil 1- im Bereich der Bohrung -Pfeil 2-
Lagerung durch Rollenlager und Nadellager	keine umlaufende Nut -Pfeil 1- im Bereich der Bohrung -Pfeil 2-

Abtriebswelle Rückwärtsgang zerlegen und zusammenbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Druckplatte -VW 401-
• Druckplatte -VW 402-
• Druckstempel -VW 407-
• Druckstempel -VW 408 A-
• Druckstempel -VW 412-
• Druckstück -VW 454-

• Druckstück -VW 431-
• Aus- und Eindrückvorrichtung -VW 459-
• Rohrstück -VW 463/2-
• Druckstück -VW 473-
• Rohrstück -VW 516-
• Druckstück -3118-

• Montagevorrichtung -3348-
• Druckstück -3401-
• Kegelrollenlagerabzieher -V.A.G 1582-
• Greifstück -V.A.G 1582/4-
• Rohrstück -VW 426-
• -1-Innenauszieher 14,5...18,5 mm, z. B. -Kukko 21/2-
• -1-Innenauszieher 37...46 mm, z. B. -Kukko 21/6-
• -1-Innenauszieher 46...58 mm, z. B. -Kukko 21/7-
• -3-Trennvorrichtung 22...115 mm, z. B. -Kukko 17/2-
• -4-Gegenstütze, z. B. -Kukko 22/1-

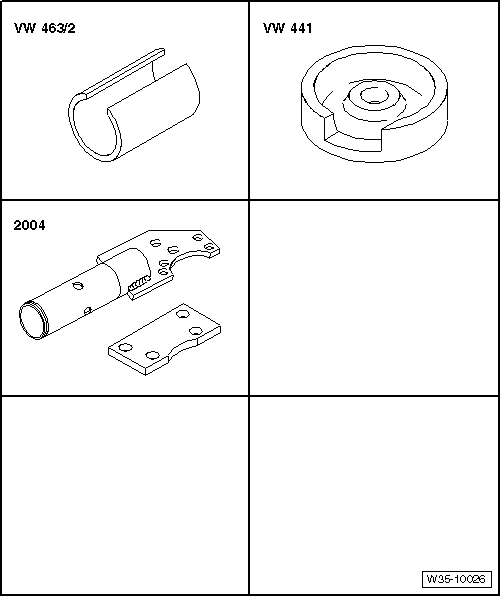

• Rohrstück -VW 463/2-
• Aufnahme -VW 441-
• Getriebehalter -2004/1-

Tellerscheibe -C- aus Abtriebswelle ausziehen

1. Gegenstütze, z. B.  -Kukko 22/1-
2. Innenauszieher 8...12 mm, z. B.  -Kukko 21/2-

Hinweis

Zieht sich der Innenauszieher durch die Bohrung in der Tellerscheibe heraus, verwenden Sie die nächste Größe vom Innenauszieher.

Tellerscheibe -A- bis Werkzeuganschlag in Abtriebswelle -B- einpressen

• Setzen Sie das Druckstück -3401- mit dem Absatz -Pfeil- auf die Tellerscheibe -A-.

Die Einpresstiefe der Tellerscheibe entspricht dann ca. 2,20 mm.

Innenring/Kegelrollenlager für Lagerung im Getriebegehäuse abpressen

1. Trennvorrichtung 22...115 mm, z. B.  -Kukko 17/1-

• Sicherungsring abbauen.

Synchronkörper/Rückwärtsgang mit Schaltrad Rückwärtsgang abpressen

• Setzen Sie das Schaltrad Rückwärtsgang mit Nadel- und Rollenlager auf die Abtriebswelle.

Einbaulage Synchronkörper Rückwärtsgang.

• Der Anschlag -Pfeil- zeigt zum Aufpresswerkzeug.

Synchronkörper Rückwärtsgang aufpressen

• Synchronkörper Rückwärtsgang aufpressen.
• Sicherungsring einbauen.

Innenring/Kegelrollenlager für Lagerung im Kupplungsgehäuse abziehen

• Vor Aufbau der Abziehvorrichtung Druckstück -VW 431- auf die Abtriebswelle setzen.

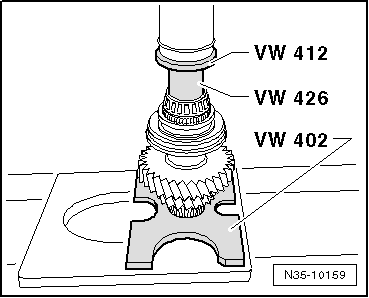

Innenring/Kegelrollenlager für Lagerung im Kupplungsgehäuse aufpressen

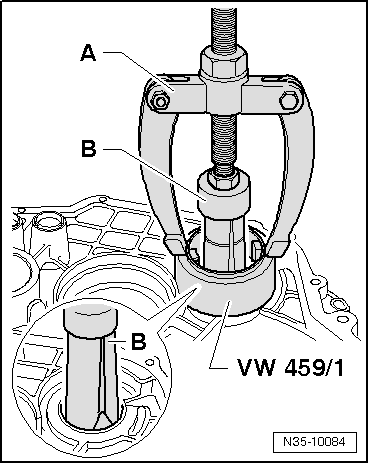

Außenring/Kegelrollenlager aus dem Kupplungsgehäuse ausziehen

• Setzen Sie über den Lagersitz die Hülse VW 459/1 mit dem Absatz zur Gegenstütze-A- zeigend.

1. Gegenstütze, z. B. -Kukko 22/2-
2. Innenauszieher 46...58 mm, z. B. -Kukko 21/7-

Nach dem Ausziehen beschädigte Einstellscheibe ersetzen.

• Ölablenkscheibe einsetzen.
• Neue Einstellscheibe mit dem bisherigen Wert einsetzen.

Außenring/Kegelrollenlager in das Kupplungsgehäuse einpressen

• Kupplungsgehäuse mit Druckstück -VW 473- direkt unter Lageraufnahme abstützen.

Innenring/Kegelrollenlager für Lagerung im Getriebegehäuse aufpressen

Hinweis

Innenring/Kegelrollenlager für Lagerung im Getriebegehäuse abziehen.

Außenring/Kegelrollenlager aus Getriebegehäuse ausziehen

Der Absatz am Druckstück -3118- zeigt zur Gegenstütze-A-.

1. Gegenstütze, z. B.  -Kukko 22/2-
2. Innenauszieher 37...46 mm, z. B.  -Kukko 21/6-

• Neue Einstellscheibe mit dem bisherigen Wert unter Außenring legen.

Außenring/Kegelrollenlager in das Getriebegehäuse einpressen

• Getriebegehäuse mit Rohrstück -VW 463/2- unter Lageraufnahme abstützen.

Achten Sie beim Platzieren des Rohrstückes -VW 463/2- auf die Gehäuserippe.

Der Durchbruch in der Aufnahme -VW 441--Pfeil- zeigt zum Rohrstück -VW 463/2-.

Anschlagring und Feder vom Schaltrad Rückwärtsgang ab- und anbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Druckplatte -VW 401-
• Druckstempel -VW 412-
• Montagevorrichtung -3350-

Abbauen

• Treiben Sie mit einem Dorn den Anschlagring -A- vorsichtig vom Schaltrad Rückwärtsgang -C- ab.

Dabei die Feder -B- gegen Wegspringen sichern.

Anbauen

• Setzen Sie zuerst die Feder -B- in das Schaltrad -C- ein.

• Das abgewinkelte Ende der Feder -Pfeil 1- muss in die Bohrung -Pfeil 2- des Schaltrades eingehakt werden.

• Dann den Anschlagring -A- auf das Schaltrad auflegen.

• Die Ausnehmungen des Anschlagringes -Pfeile 3- und des Schaltrades -Pfeile 4- müssen übereinander stehen.

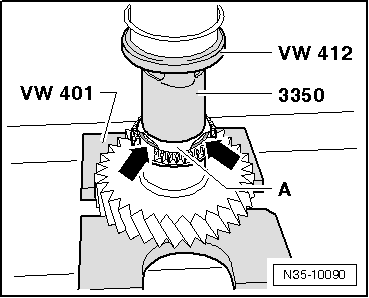

• Pressen Sie anschließend den Anschlagring -A- vorsichtig auf das Schaltrad auf. Dabei müssen Sie die Feder -Pfeile- zusammengedrückt halten.

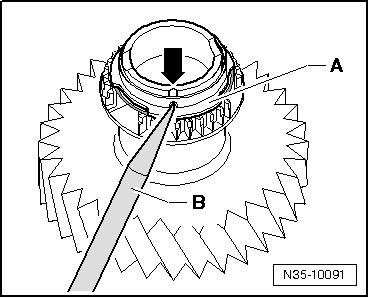

• Zuletzt den Anschlagring -A- auf dem Schaltrad mit einem stumpfen Körner -B- sichern.
• Setzen Sie dabei den Körner in der Nut -Pfeil- vom Schaltrad an.
