Volkswagen Tiguan Reparaturanleitung: Antriebswelle

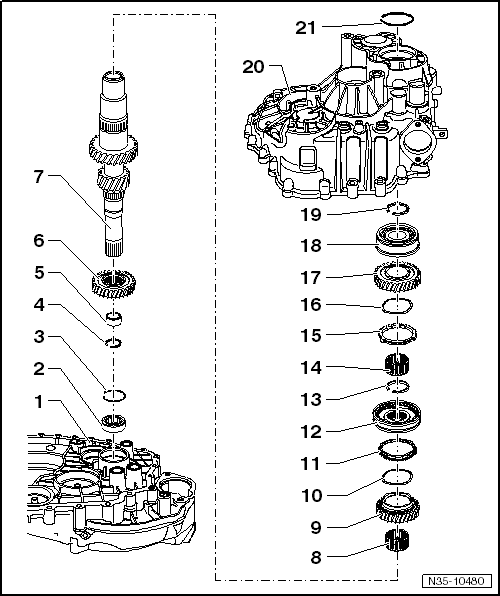

Montageübersicht - Antriebswelle
Hinweis
- Sämtliche Lager auf der Antriebswelle mit Getriebeöl einsetzen.
- Rillenkugellager immer ersetzen.

- Kupplungsgehäuse
- Zylinderrollenlager
- ausziehen
- einpressen
- gemeinsam mit Innenring/Zylinderrollenlager ersetzen
- Sicherungsring
- in umlaufende Nut im Kupplungsgehäuse einsetzen
- Sicherungsring
- sichert Innenring/Zylinderrollenlager
- Innenring/Zylinderrollenlager
- abziehen
- aufpressen
- gemeinsam mit Zylinderrollenlager ersetzen
- Zahnrad 4. Gang
- Antriebswelle
- Nadellager
- Schaltrad 5. Gang
- Wellfederring
- in Verbindung mit Synchronring aus Messing
- in Verbindung mit Synchronring aus Messing
- Synchronring 5. Gang
- aus Messing oder aus Stahl
- auf Verschleiß prüfen
- Schiebemuffe mit Synchronkörper für 5. und 6. Gang
- nach Abbauen des Sicherungsringes mit Schaltrad 5. Gang abpressen
- zerlegen
- Zusammenbau Schiebemuffe/Synchronkörper
- Einbaulage
- aufpressen
- Sicherungsring
- Nadellager
- Synchronring 6. Gang
- aus Messing oder aus Stahl
- auf Verschleiß prüfen
- Wellfederring
- in Verbindung mit Synchronring aus Messing
- über den
→ Elektronischen Ersatzteilkatalog "ETKA" zuordnen.
- Schaltrad 6. Gang
- Rillenkugellager
- immer ersetzen
- nach Abbauen des Sicherungsringes mit Schaltrad 6. Gang abpressen
- Einbaulage
- aufpressen
- Sicherungsring
- Sicherungsring
- für Rillenkugellager/Antriebswelle
Antriebswelle zerlegen und zusammenbauen

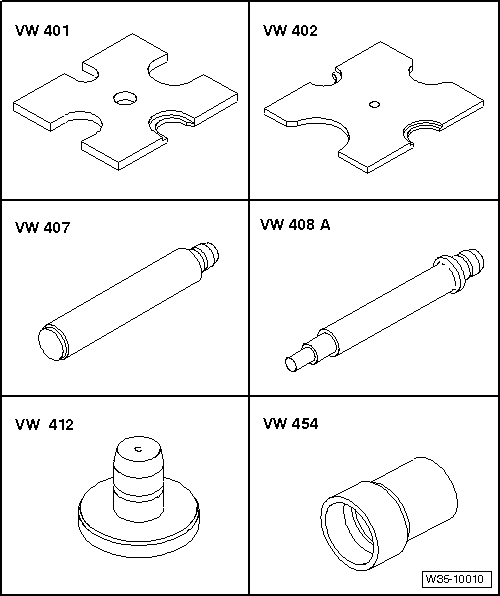

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Druckplatte -VW 401-
- Druckplatte -VW 402-
- Druckstempel -VW 407-
- Druckstempel -VW 408 A-
- Druckstempel -VW 412-
- Druckstück -VW 454-

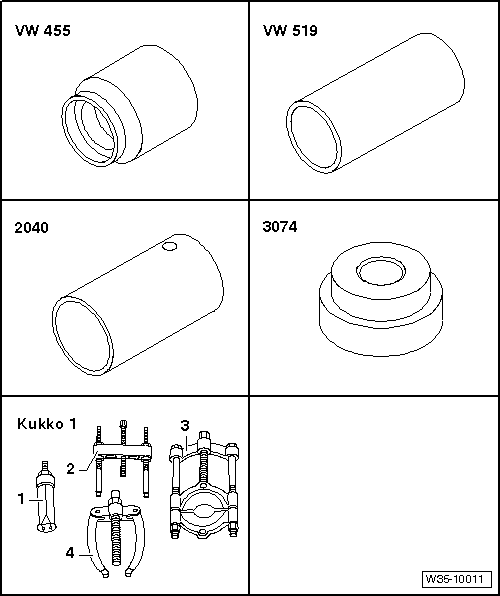

- Aufpresshülse -VW 455-
- Rohrstück -VW 519-
- Rohrstück -2040-
- Druckscheibe -3074-
- -1-Innenauszieher 37... 46 mm, z. B. -Kukko
21/6-
- -2-Abziehvorrichtung, z. B. -Kukko 18/1-
- -3-Trennvorrichtung 22...75 mm, z. B. -Kukko
17/1-
- -3-Trennvorrichtung 22...115 mm, z. B.
-Kukko 17/2-
- -4-Gegenstütze, z. B. -Kukko 22/2-
- Fühlerblattlehre

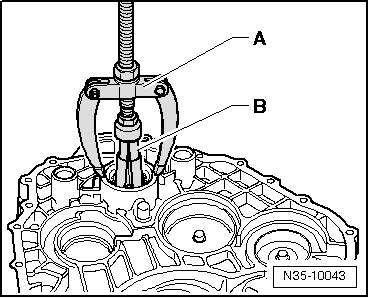

Sicherungsring ausbauen und Zylinderrollenlager aus Kupplungsgehäuse
ausziehen
- z. B. Gegenstütze -Kukko 22/2-
- z. B. Innenauszieher 37...46 mm -Kukko 21/6-

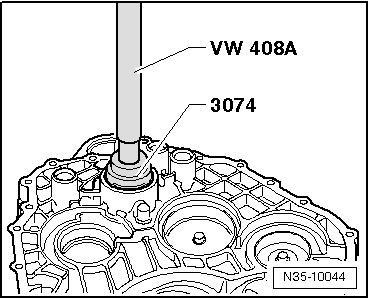

Zylinderrollenlager in Kupplungsgehäuse einpressen
- Sicherungsring für Zylinderrollenlager einbauen.
- Sicherungsring für Zylinderrollenlager abbauen.

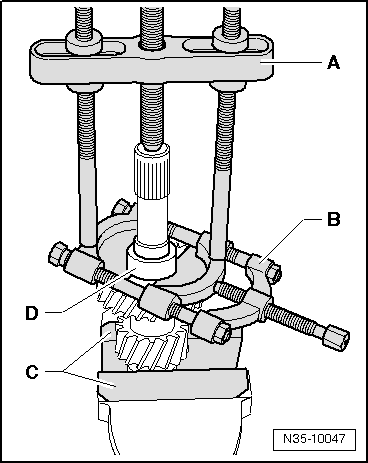

Innenring -D- für Zylinderrollenlager
abziehen
- Antriebswelle in einen Schraubstock mit Schutzbacken
-C- spannen.
- Abziehvorrichtung, z. B. -Kukko 18/1-
- Trennvorrichtung 12...75 mm, z. B. -Kukko 17/1-

Hinweis
Sie können auch den Innenring für Zylinderrollenlager gemeinsam mit dem
Zahnrad 4. Gang abpressen.

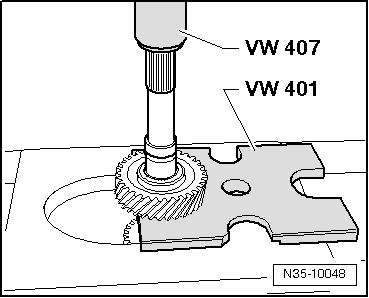

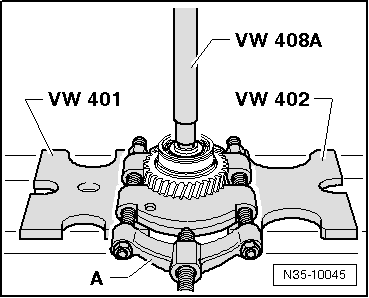

Zahnrad 4. Gang abpressen
- Einbaulage Zahnrad 4. Gang: Der hohe Bund -Pfeil-
zeigt zum Aufpresswerkzeug.

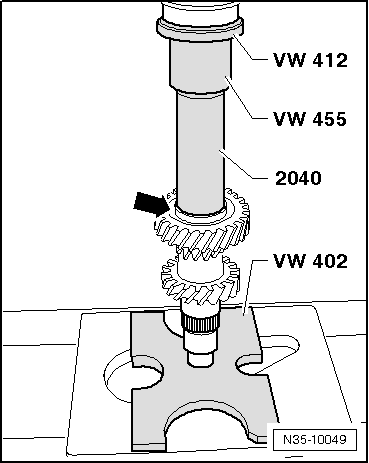

Zahnrad 4. Gang aufpressen

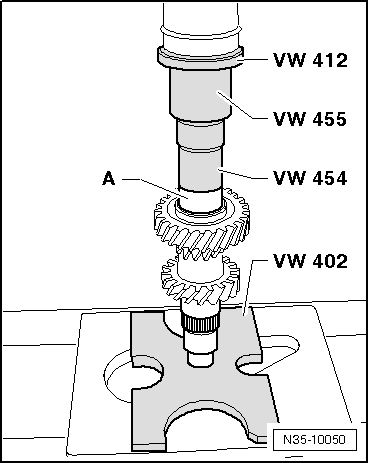

Innenring -A- für Zylinderrollenlager
aufpressen

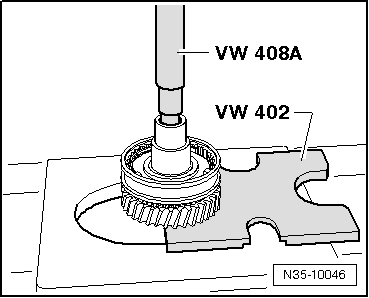

Sicherungsring abbauen und Rillenkugellager mit Schaltrad 6. Gang
abpressen
- z. B. Trennvorrichtung 22...115 mm -Kukko 17/2-

Synchronkörper/Schiebemuffe 5. und 6. Gang mit Schaltrad 5. Gang abpressen

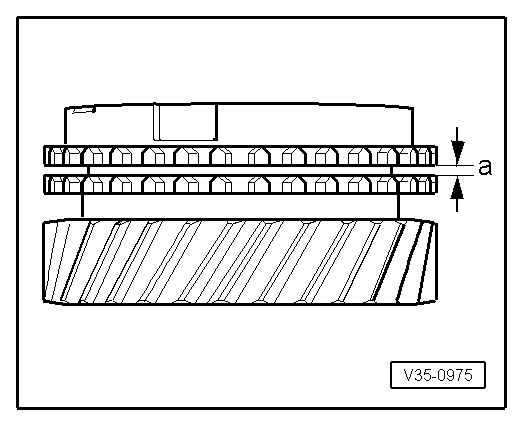

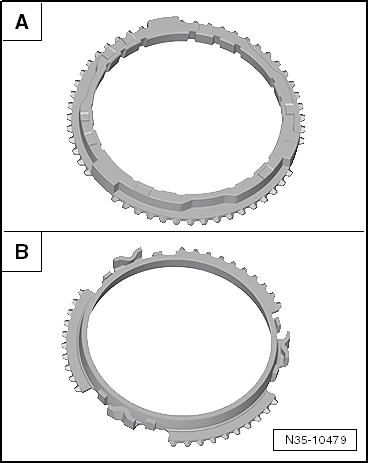

Synchronring 5. Gang und Synchronring 6. Gang auf Verschleiß prüfen

-A- = Synchronring aus Messing |
Spaltmaß -a- |
Einbaumaß |
Verschleißgrenze |
5. und 6. Gang
|
1,0... 1,7 mm |
0,5 mm |
-B- = Synchronring aus Stahl |
Spaltmaß -a- |
Einbaumaß |
Verschleißgrenze |
5. und 6. Gang
|
1,3... 2,4 mm |
0,8 mm |
- Synchronring auf den Konus des Schaltrads drücken und Spaltmaß
-a- mit einer Fühlerblattlehre messen.

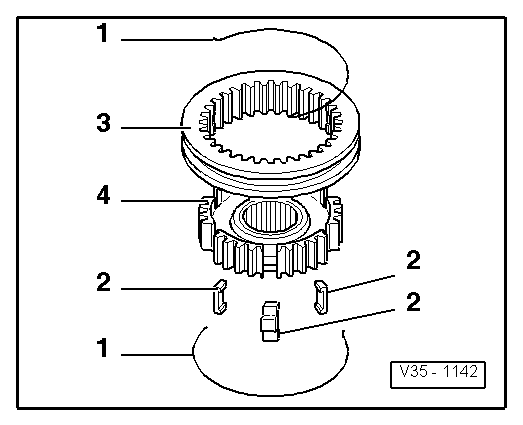

Schiebemuffe und Synchronkörper 5. und 6. Gang zerlegen und zusammenbauen
- Feder
- Sperrstück
- Schiebemuffe
- Synchronkörper

- Schiebemuffe über den Synchronkörper schieben.
Ausnehmungen für Sperrstücke am Synchronkörper und Schiebemuffe müssen
übereinander stehen.

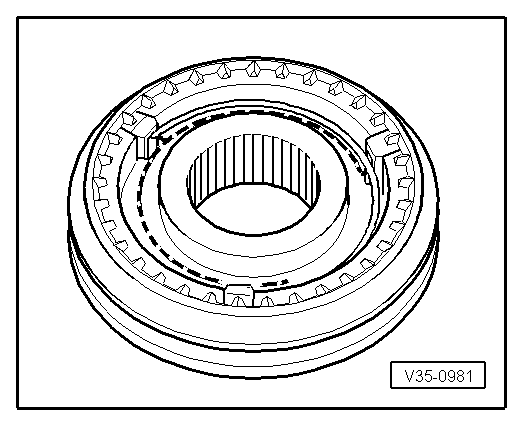

Zusammenbau Schiebemuffe/Synchronkörper 5. und 6. Gang
Schiebemuffe ist über den Synchronkörper geschoben.
- Sperrstücke einsetzen und Federn um 120º versetzt montieren. Die Feder
muss mit dem abgewinkelten Ende in das hohle Sperrstück greifen.

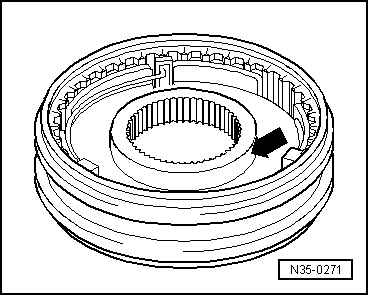

Einbaulage Schiebemuffe/Synchronkörper 5. und 6. Gang
Der hohe Bund des Synchronkörpers -Pfeil- zeigt
zum 5. Gang.
- Nadellager aufsetzen.
- Schaltrad 5. Gang mit Wellfederring und Synchronring aufsetzen.

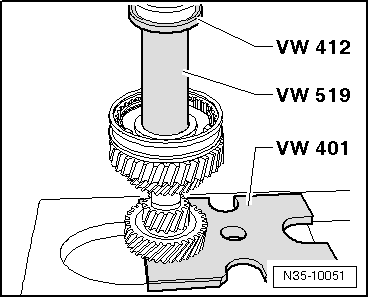

Schiebemuffe/Synchronkörper 5. und 6. Gang aufpressen
- Sicherungsring einbauen.
- Nadellager aufsetzen.
- Schaltrad 6. Gang mit Wellfederring und Synchronring aufsetzen.

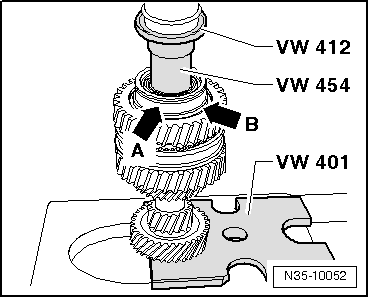

- Einbaulage des Rillenkugellagers: Die Nut für den Sicherungsring
zeigt nach oben -Pfeil A- und der Absatz
-Pfeil B- muss zum Schaltrad 6. Gang
zeigen.

Rillenkugellager aufpressen

Dichtring für Antriebswelle ersetzen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

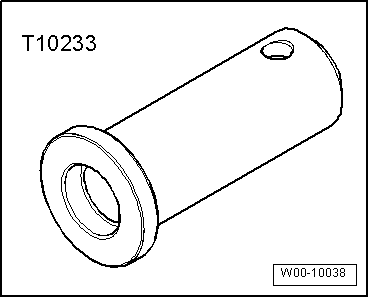

- Druckstück -T10233-
- Dichtfett -G 052 128 A1-

Arbeitsablauf
- Bauen Sie das Getriebe aus.
- Bauen Sie den Nehmerzylinder mit Ausrücklager aus.

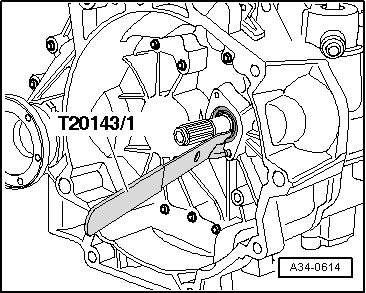

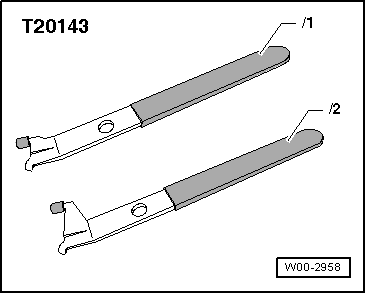

- Hebeln Sie den Dichtring für Antriebswelle mit dem Ausdrückhebel
-T20143/1- aus.
Hinweis
Lauffläche für Wellendichtring auf der Antriebswelle nicht beschädigen.

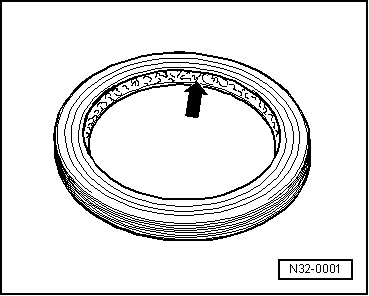

- Füllen Sie den Raum zwischen Dicht- und Staublippe
-Pfeil- zur Hälfte mit Dichtfett -G 052 128 A1-.
- Benetzen Sie den Außenumfang des Dichtrings leicht mit Getriebeöl.

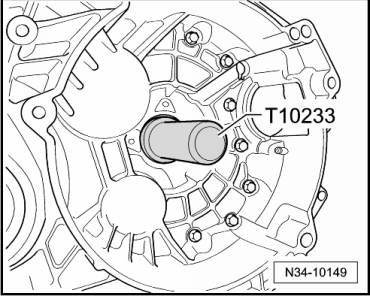

- Treiben Sie den Dichtring mit dem Druckstück -T10233- bündig ein.
- Bauen Sie den Nehmerzylinder mit Ausrücklager ein.
- Bauen Sie das Getriebe ein.

Montageübersicht - Abtriebswelle 1. und 2. Gang
Hinweis
Die Abtriebswelle wird nicht als Ersatzteil angeboten.
Bei Ersatz der Kegelrollenlager müssen neue Einstellscheiben, von der ...
