Volkswagen Tiguan Reparaturanleitung: Aggregatelagerung

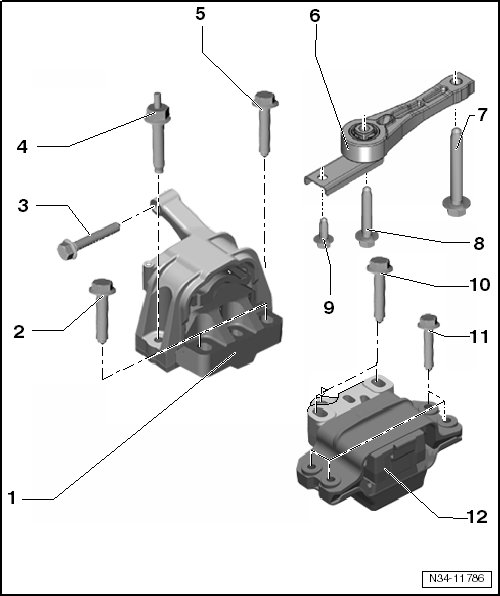

  1. Motorlager
  2. Schraube
    • Motorlager an Motor
  3. Schraube
    • Motorlager an Karosserie
  4. Schraube
    • Motorlager an Karosserie
  5. Schraube
    • Motorlager an Karosserie
  6. Pendelstütze
  7. Schraube
    • Pendelstütze an Aggregateträger
  8. Schraube
    • Pendelstütze an Getriebe
  9. Schraube
    • Pendelstütze an Getriebe
  10. Schraube
    • Getriebelager an Getriebe
    • 60 Nm +90º
    • immer ersetzen
  11. Schraube
    • Getriebelager an Karosserie
  12. Getriebelager

Transport des Getriebes

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

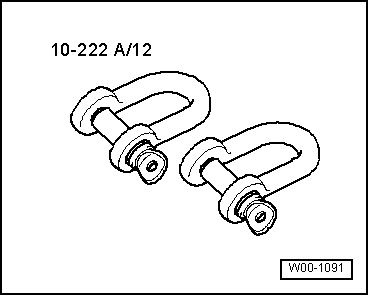

  • Schäkel -10-222A/12-

Volkswagen Tiguan. W00-1091

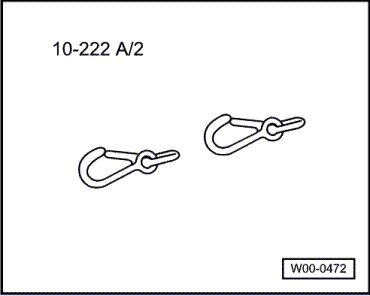

  • Zusatzhaken -10-222A/2-

Volkswagen Tiguan. W00-0472

Zum Transport des Schaltgetriebes sowie zum Einrichten der Getriebeaufnahme -3282- kann der Schäkel -10-222A/12- in Verbindung mit dem Zusatzhaken -10-222A/2- und dem Werkstattkran verwendet werden.

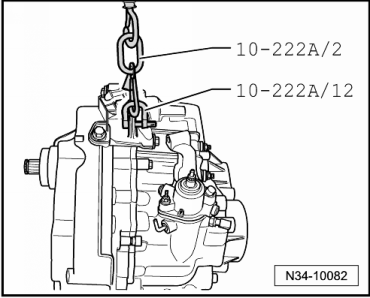

  • Schäkel -10-222A/12- am Getriebegehäuse befestigen.
  • Getriebe mit Werkstattkran und Zusatzhaken -10-222A/2- aufnehmen.

Volkswagen Tiguan. N34-10082

Getriebeöl

Getriebeölstand im Schaltgetriebe prüfen und nachfüllen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

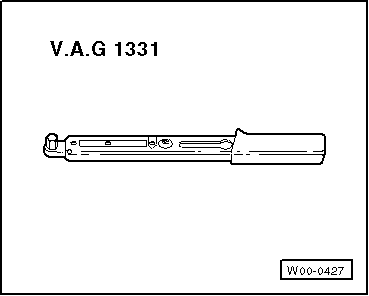

  • Drehmomentschlüssel -V.A.G 1331-

Allradantrieb: Das Schaltgetriebe und das Winkelgetriebe haben getrennte Ölhaushalte.

Getriebeöl für Schaltgetriebe → Elektronischen Ersatzteilkatalog "ETKA".

Achsöl im Winkelgetriebe prüfen.

  • Geräuschdämpfung abbauen → Karosserie-Montagearbeiten Außen;

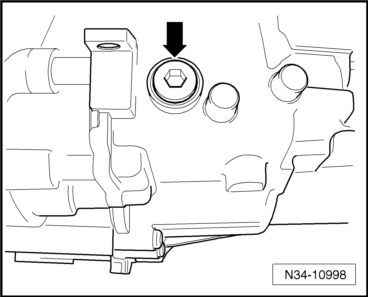

  • Schraube zur Getriebeölkontrolle -Pfeil- herausschrauben.

Volkswagen Tiguan. W00-0427

Der Ölstand ist korrekt, wenn das Getriebe bis Unterkante Öleinfüllbohrung befüllt ist.

  • Schraube -Pfeil- mit neuem Dichtring einschrauben und mit 45 Nm festziehen.

Bei Neubefüllung ist Folgendes zu beachten:

  • Schraube -Pfeil- herausschrauben.
  • Getriebeöl bis Unterkante Einfüllbohrung auffüllen.
  • Schraube -Pfeil- mit neuem Dichtring einschrauben und mit 45 Nm festziehen.
  • Falls vorhanden, Geräuschdämpfung an das Getriebe anbauen.
  • Geräuschdämpfung unterhalb Motor/Getriebe einbauen.

Volkswagen Tiguan. N34-10998
