Volkswagen Tiguan Reparaturanleitung: Kupplungspositionsgeber -G476- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

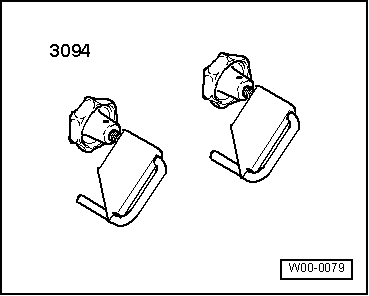

  • Schlauchklemmen -3094-

Volkswagen Tiguan. W00-0079

Ausbauen

Linkslenker

  • Prüfen Sie zuerst, ob ein codiertes Radio eingebaut ist. In diesem Fall erfragen Sie bitte die Anti-Diebstahl-Codierung.
  • Bauen Sie das komplette Luftfiltergehäuse aus, wenn es sich im Bereich der Batterie befindet.
  • Batterie und Batterieträger ausbauen → Elektrische Anlage;

Rechtslenker

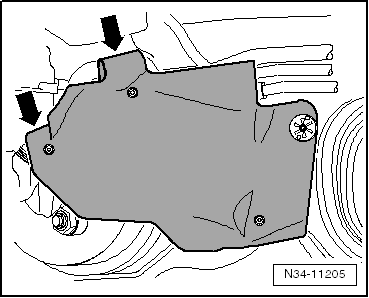

In Verbindung mit einigen Motoren ist eine Wärmeschutzmatte vor dem Geberzylinder eingebaut. Das Aussehen kann von der Darstellung abweichen.

  • Falls vorhanden, entfernen Sie die Wärmeschutzmatte -Pfeile-.

Volkswagen Tiguan. N34-11205

Fortsetzung für alle

Hinweis

Achten Sie bei den nachfolgenden Arbeiten darauf, dass keine Bremsflüssigkeit auf den Längsträger oder auf das Getriebe gelangt. Falls doch, müssen Sie diese Stelle gründlich reinigen.

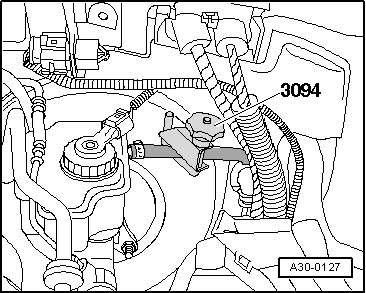

  • Klemmen Sie den Nachlaufschlauch zum Geberzylinder mit Schlauchklemme -3094- ab.

Volkswagen Tiguan. A30-0127

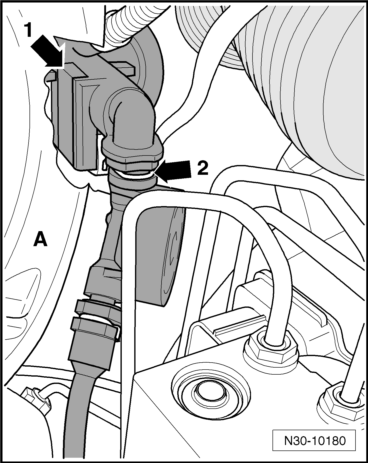

Im weiteren Arbeitsablauf muss zusätzlich zu dem Kupplungspositionsgeber -G476--Pfeil 1- die Sicherungsklammer -Pfeil 2- demontiert werden. Diese befinden sich in der Nähe des Bremskraftverstärkers -A- und werden durch diesen teilweise abgedeckt.

Volkswagen Tiguan. N30-10180

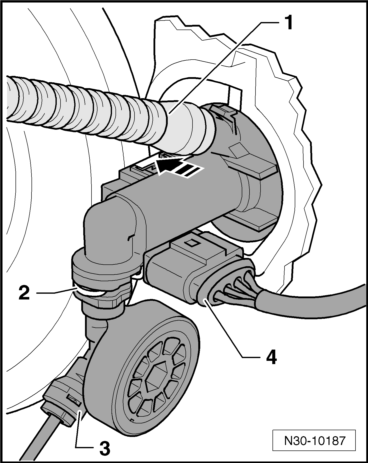

  • Sicherungsklammer -2- entriegeln und bis zum Anschlag aus dem Geberzylinder herausziehen.
  • Leitung -3- aus Geberzylinder herausziehen und verschließen.
  • Elektrische Steckverbindung -4- trennen.
  • Kupplungspositionsgeber -G476--Pfeil- in der Nähe des Nachlaufschlauches -1- am Geberzylinder abclipsen und abnehmen.

Volkswagen Tiguan. N30-10187

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Hinweis

Alle Bauteile über den → Elektronischen Ersatzteilkatalog "ETKA" zuordnen.

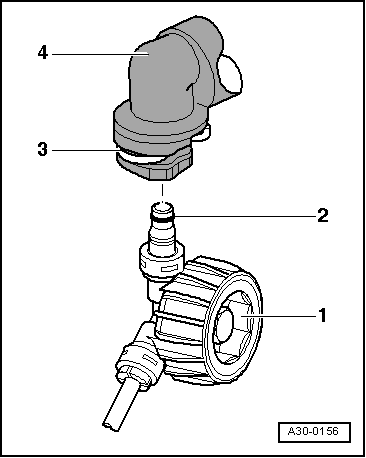

  • Leitung -1- mit dem Dichtring -2- am Anschluss des Geberzylinders -4- eindrücken, bis die Sicherungsklammer -3- hörbar einrastet.
  • Zum Prüfen an der Leitung ziehen.
  • Bringen Sie nach Abbau der Schlauchklemme -3094- den Nachlaufschlauch ggf. wieder in seine ursprüngliche Form.
  • Entlüften Sie die Kupplungsanlage.
  • Batterieträger und Batterie einbauen → Elektrische Anlage;
  • Falls ausgebaut, bauen Sie das komplette Luftfiltergehäuse ein.

Volkswagen Tiguan. A30-0156

Rechtslenker

  • Falls vorhanden, knüpfen Sie die Wärmeschutzmatte um die Rohr-Schlauchleitung herum -Pfeile-.

Volkswagen Tiguan. N34-11205

    Kupplungspedal aus- und einbauen
    Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel Zange -T10005- Drehmomentschlüssel -V.A.G 1331- Ausbauen Bewegen Sie den Fahrersitz so weit wie möglich nach hin ...

    Montageübersicht - Hydraulik (Linkslenker)
    Bremsflüssigkeitsbehälter Dichtung Die Dichtungen müssen sich im Nachlaufschlauch befinden Nachlaufschlauch Geberzylinder aus- und einbauen Klammer zum Aus- und E ...
