Volkswagen Tiguan Reparaturanleitung: Fahrzeugdiagn.-, Mess- u. Informationssystem. -VAS 5051- Anschließen und Funktion anwählen

Volkswagen Tiguan Reparaturanleitung / Kardanwelle und Achsantrieb hinten / Achsantr., Ausglgetr., Diffsperre. / Fahrzeugdiagn.-, Mess- u. Informationssystem. -VAS 5051- Anschließen und Funktion anwählen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

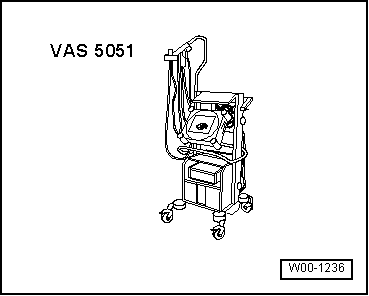

  • Fahrzeugdiagn.-, Mess- u. Informationssystem. -VAS 5051- bzw. Fahrzeugdiagnose- und Service-Informationssystem -VAS 5052-
  • Diagnoseltg., 3m mit Spannungsversorgung -VAS 5051/1- oder Diagnoseltg., 5m ohne Spannungsversorgung -VAS 5051/3-

Volkswagen Tiguan. W00-1236

ACHTUNG!

Zur Vermeidung von Unfallrisiken ist bei Mess- und Prüffahrten wie folgt vorzugehen:

Zum Auslesen der Messwerteblöcke darf nur das Fahrzeugdiagnose-, Mess- u. Informationssystem -VAS 5051 A- oder das Fahrzeugdiagnose- und Service-Informationssystem -VAS 5052- verwendet werden. Das Gerät ist dabei grundsätzlich auf dem Rücksitz zu befestigen und durch eine 2. Person von dort aus zu bedienen.

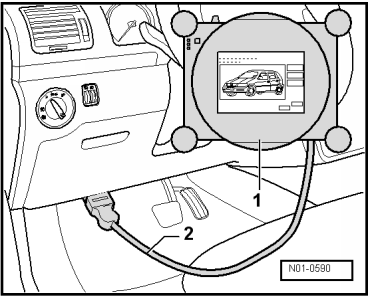

  • Fahrzeugdiagn.-, Mess- u. Informationssystem. -VAS 5051/--1- mit der Diagnoseleitung -VAS 5051/1- oder -VAS 5051/3--2- bei ausgeschalteter Zündung an den Diagnoseanschluss anschließen.

Volkswagen Tiguan. N01-0590

Einbauort: Fußraum vorn links.

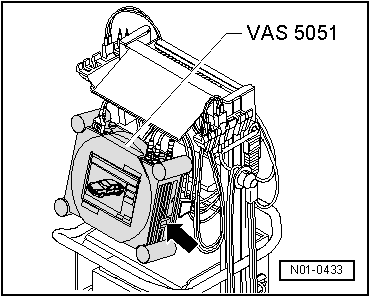

  • Tester einschalten -Pfeil-.

Der Tester ist betriebsbereit, wenn er das Bild (Foto) eines Fahrzeugs zeigt.

Einstieg in die "Geführte Fehlersuche":

  • Zündung einschalten.
  • Taste: "Geführte Fehlersuche" auf dem Bildschirm berühren.
  • Dann nacheinander auswählen:
    • Marke
    • Typ
    • Modelljahr
    • Variante
    • Motorkennbuchstaben
  • Eingegebene Daten bestätigen.

Volkswagen Tiguan. N01-0433

Warten Sie, bis der Tester alle im Fahrzeug vorhandenen Steuergeräte abgefragt hat.

  • Sprung-Taste drücken und die Funktion "Funktions-/Bauteileauswahl" auswählen.

Jetzt folgen Sie den Anzeigen auf dem Bildschirm, um die gewünschten Funktionen zu starten.
