Volkswagen Tiguan Reparaturanleitung: Lackaufbau

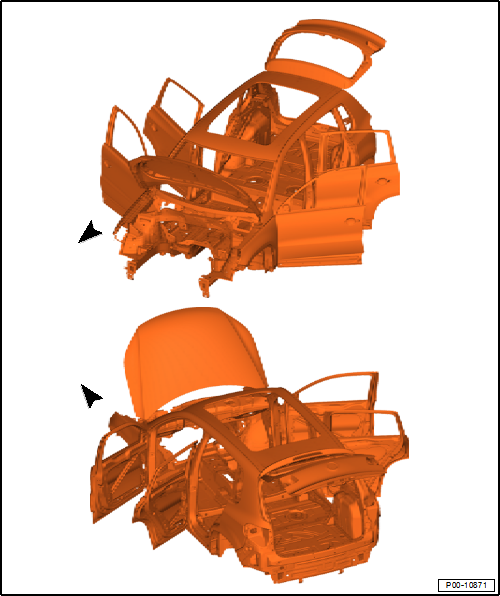

Lackaufbau der Werkslackierung, KTL-Grundierung
KTL-Grundierung
- Kathodische Tauchlackierung
Hinweis
Unter der KTL-Grundierung ist die Rohkarosserie phosphatiert.

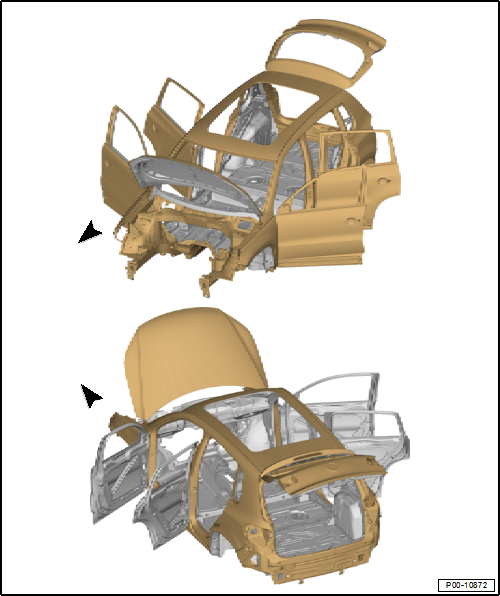

Lackaufbau der Werkslackierung, Füller
Füller
- Füller
- Es werden nur die farblich dargestellten Bereiche der Karosserie gefüllert.

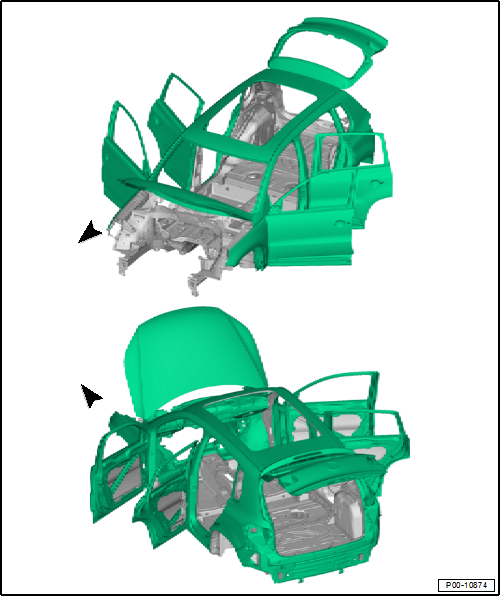

Lackaufbau der Werkslackierung, Basislack
Basislack
- Basislack
- Es werden nur die farblich dargestellten Bereiche der Karosserie mit Basislack lackiert.

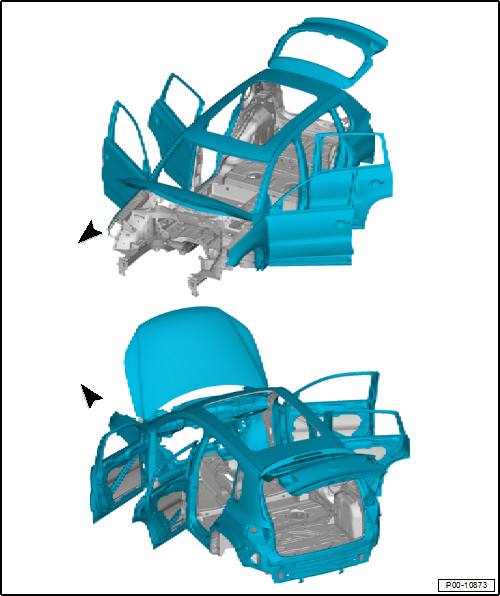

Lackaufbau der Werkslackierung, Klarlack
Klarlack
- Klarlack
- Es werden nur die farblich dargestellten Bereiche der Karosserie mit Klarlack lackiert.

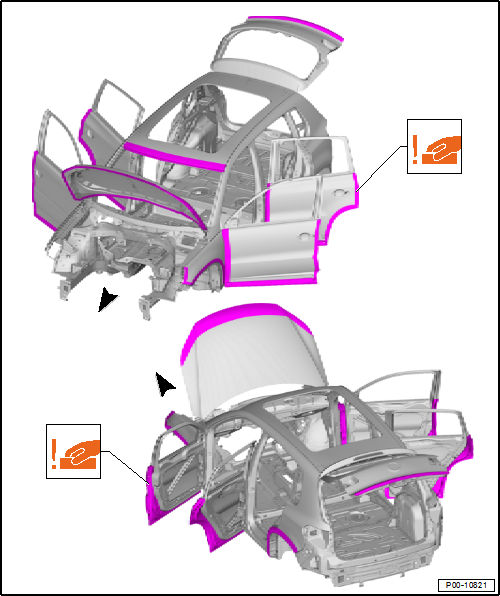

Steinschlag gefährdete Bereiche
Steinschlag gefährdete Bereiche an der Karosserie
Karosserie Gesamtübersicht
Hinweis
- Bei den markierten Bereichen handelt es sich um Steinschlag gefährdete Bereiche.
- Beim Schleifen dieser Bereiche sind Schichtstärken des Lackaufbaus zu beachten und Durchschliffstellen zu vermeiden. Nur so kann der Korrosionsschutz langfristig gewährleistet werden.
- Es ist zu empfehlen, die markierten Bereiche vorsichtig von Hand zu schleifen, um ein "Durchschleifen" der KTL-Grundierung zu vermeiden.
Symbolerklärungen
Schleifen
Durchschliffstellen vermeiden
Es ist zu empfehlen, die markierten Bereiche vorsichtig von Hand zu
schleifen, um ein "Durchschleifen" der KTL-Grundierung zu vermeiden.
Nahtabdich ...
Abdeckstellen
Abdeckstellen der Karosserie vorn
Abdeckstellen Motorraum im Bereich Wasserkasten
Gewinde und Anlagefläche frei von Abdichtmasse
Anlageflächen frei von Wachsanhäufungen
Gewinde und Anlag ...
