Volkswagen Tiguan Reparaturanleitung: 2K-HS-Brillant-Plus-Klarlack

Benennung:

• 2K-HS-Brillant-Plus-Klarlack -LZK 769 K05 A5-

Ausgabe 02.2012

Produktbeschreibung

Der 2K-HS-Brillant-Klarlack ist ein hochglänzender, VOC-konformer High-Solid-Klarlack aus dem 2K-Acryl-System.

Eigenschaften:

• variabel einsetzbar
• hohe Standfestigkeit
• sehr gute Polierbarkeit
• gute Verlaufseigenschaften
• guter Glanz und Fülle
• Verarbeitung in 2 Spritzgängen (bevorzugt), (1,5 Spritzgänge möglich)

Anwendungstechnische Informationen

Untergrund

Geeignete Vorlacke:

• Wassergrundlacke

Verarbeitung

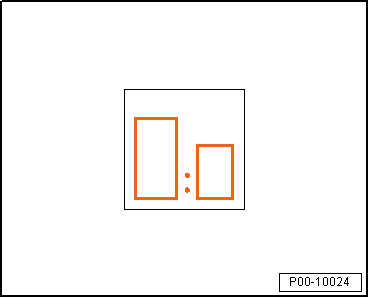

Mischungsverhältnis:

• 3:1 volumenmäßig mit:

• 2K-VHS-Härter -LHA 009 051 A2-/-LVM 009 051 A5-
• 2K-VHS-Härter, kurz -LHA 009 050 A2-
• 2K-VHS-Härter, lang -LHA 009 052 A2-/-LHA 009 052 A3-
• 2K-VHS-Härter, extra lang -LHA 009 053 A2-
• Die Auswahl des Härters ist abhängig von Temperatur und Objektgröße. Siehe anwendungstechnische Information 2K-VHS-Härter.

Verdünnbar mit:

• Klarlack-Additiv -LVM 007 000 A2-
• HS-Spot-Verdünnung -LVM 006 000 A2-
• siehe anwendungstechnische Information HS-Spot-Verdünnung

Verarbeitungs-/Topfzeit:

• Spritzfertige Einstellung 75-90 Minuten bei +20 ºC

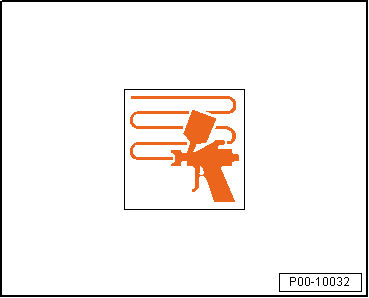

Auftragsart "Spritzgang"

• Verarbeitungsviskosität 4 mm bei +20 ºC, DIN 53211

Verarbeitungsviskosität 4 mm Fließbecherpistole "Compliant" und "HVLP" ist die Mischviskosität.

Verdünnungszugabe von 5 % Klarlack-Additiv -LVM 007 000 A2- bei +20 ºC Materialtemperatur

Hinweis

• Beim Einsatz als Klarlack für die Kleinstschaden Reparatur (Clever-Repair-Verfahren) können die 5 % Klarlack-Additiv -LVM 007 000 A2- durch 5 % HS-Spot-Verdünnung -LVM 006 000 A2- ersetzt werden.
• Die hier beschriebene Mischung für das Clever-Repair-Verfahren darf nicht auf liegenden Flächen eingesetzt werden.

• Bei Verdünnungszugabe ist beim Mischen ein Messstab zu verwenden.
• Spritzdüse einstellen (siehe Herstellerangaben): "Compliant" 1,2-1,3 mm.
• Spritzdüse einstellen (siehe Herstellerangaben): "HVLP" 1,2-1,3 mm.
• Spritzdruck einstellen (siehe Herstellerangaben): "Compliant" 2,0-2,5 bar.
• Zerstäuberdruck einstellen (siehe Herstellerangaben): "HVLP" 0,7 bar.

• In 2 Spritzgängen auftragbar mit 5-10 Minuten Zwischenablüftzeit. Der erste Spritzgang wird verhalten, aber dennoch geschlossen appliziert.
• In 1,5 Spritzgängen auftragbar, d. h., der erste halbe Spritzgang bildet einen nahezu geschlossen dünnen Film, auf den dann direkt ein voller geschlossener Spritzgang folgt.

• Die empfohlene Trockenschichtdicke beträgt 50-70 um.

Trocknung

Lufttrocknung bei +18-22 ºC Raumtemperatur:

• trocken über Nacht

Die Endablüftzeit bei forcierter Trocknung beträgt mindestens 5-10 Minuten.

Die forcierte Trocknung bei +60-65 ºC Objekttemperatur beträgt 30-35 Minuten.

Die Endablüftzeit bei Infrarottrocknung beträgt mindestens 5-10 Minuten.

Infrarottrocknung kurzwelliger Strahler 10-15 Minuten

Besondere Hinweise

Elastifizierung bei starren und halbstarren Kunststoffen:

• Das Stammmaterial muss zuerst mit 15 % Elastikzusatz -ALZ 011 001- vermischt werden.
• Mischung mit 2K-VHS-Härtern, 3:1 mit 5 % Klarlack-Additiv -LVM 007 000 A2- (Trocknung verlängert sich).

Persönliche Schutzausrüstung:

• Sicherheitsdatenblatt beachten
• Persönliche Schutzausrüstung während der Applikation tragen

Kenndaten

Lagerung

Die gewährleistete Lagerstabilität beträgt:

• 2K-HS-Brillant-Plus-Klarlack -LZK 769 K05 A5- 48 Monate ab Produktionsdatum.
• Klarlack-Additiv -LVM 007 000 A2- 24 Monate ab Produktionsdatum.

Spätestens verarbeitbar bis zum auf dem Etikett angegebenen Datum bei Lagerung in geschlossenen Originalgebinden bei +20 ºC.
