Volkswagen Tiguan Reparaturanleitung: Crashsensoren

Werkzeuge

Benötigte Spezialwerkzeuge, Betriebseinrichtungen, Prüf- und Messgeräte sowie Hilfsmittel

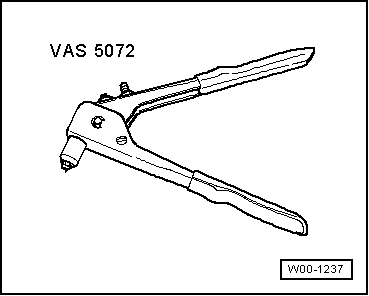

• Blindnietzange -VAS 5072-

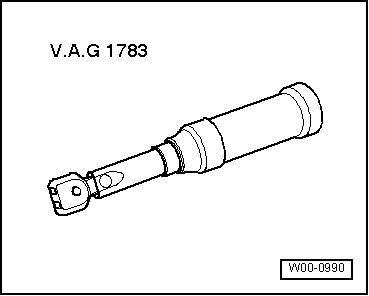

• Drehmomentschlüssel -V.A.G 1783-

Crashsensor für Frontairbag Fahrerseite -G283- aus- und einbauen (nur USA- und Kanada Fahrzeuge)

Hinweis

Der Crashsensor für Frontairbag Fahrerseite -G283- ist im Motorraum oberhalb vom linken Längsträger, verbaut.

Ausbauen

ACHTUNG!

Beachten Sie die Sicherheitsmaßnahmen bei Arbeiten am Airbag.

• Klemmen Sie die Fahrzeugbatterie ab → Elektrische Anlage;

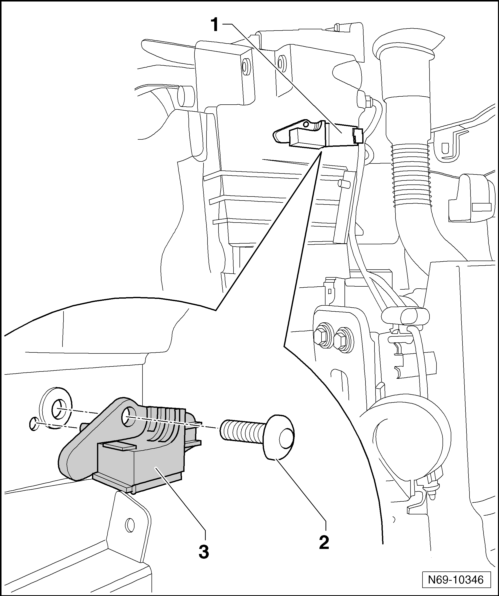

• Betätigen Sie die Steckersicherung und ziehen Sie den Stecker -1- vom Crashsensor für Frontairbag Fahrerseite -G283--3- ab.
• Drehen Sie die Schraube -2- heraus (6 Nm).

Einbauen

• Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
• Schalten Sie die Zündung ein.

ACHTUNG!

Es ist darauf zu achten, dass sich keine Personen im Fahrzeug aufhalten.

• Klemmen Sie die Fahrzeugbatterie an → Elektrische Anlage;

Crashsensor für Frontairbag Beifahrerseite -G284- (nur USA- und Kanada Fahrzeuge)

Hinweis

Der Crashsensor für Frontairbag Beifahrerseite -G284- ist im Motorraum oberhalb vom rechten Längsträger, verbaut.

ACHTUNG!

Beachten Sie die Sicherheitsmaßnahmen bei Arbeiten am Airbag.

• Klemmen Sie die Fahrzeugbatterie ab → Elektrische Anlage;

Der Aus- und Einbau vom Crashsensor für Frontairbag Beifahrerseite -G284- erfolgt sinngemäß wie der Aus- und Einbau vom Crashsensor für Frontairbag Fahrerseite -G283- und kann daher hieraus abgeleitet werden:

• Crashsensor für Frontairbag Fahrerseite -G283- aus- und einbauen

Crashsensor für Seitenairbag Fahrerseite -G179- aus- und einbauen

Hinweis

Der Crashsensor für Seitenairbag Fahrerseite -G179- ist auf dem Aggregateträger der Tür, vorn, verbaut.

Ausbauen

ACHTUNG!

Beachten Sie die Sicherheitsmaßnahmen bei Arbeiten am Airbag.

• Klemmen Sie die Fahrzeugbatterie ab → Elektrische Anlage;
• Bauen Sie die Verkleidung Tür, vorn, Fahrerseite, aus
• Bauen Sie den Aggregateträger Tür, vorn, aus → Karosserie-Montagearbeiten Außen;

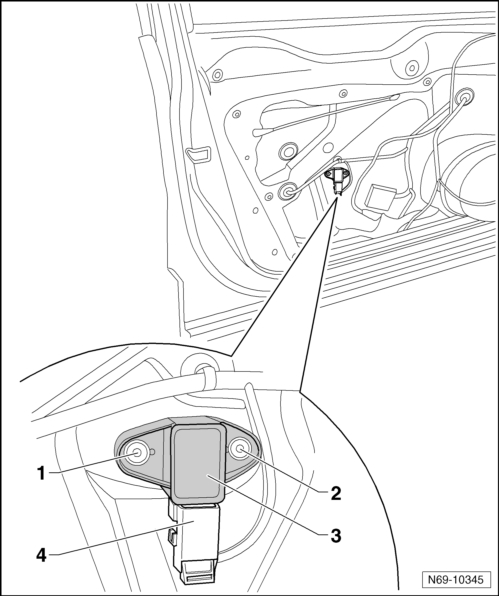

• Bohren Sie den Blindniet -1- aus.
• Bohren Sie den Blindniet -2- aus.
• Betätigen Sie die Steckersicherung und ziehen Sie den Stecker -4- vom Crashsensor für Seitenairbag Fahrerseite -G179--3- ab.

Einbauen

• Verbinden Sie den Stecker -4- mit dem Crashsensor für Seitenairbag Fahrerseite -G179--3-.
• Befestigen Sie den Crashsensor für Seitenairbag Fahrerseite -G179- mit dem Blindniet -2- am Aggregateträger, verwenden Sie hierzu die Blindnietzange -VAS 5072-.
• Befestigen Sie, wie beschrieben, den Crashsensor für Seitenairbag Fahrerseite -G179- mit dem Blindniet -1- am Aggregateträger.

• Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
• Schalten Sie die Zündung ein.

ACHTUNG!

Es ist darauf zu achten, dass sich keine Personen im Fahrzeug aufhalten.

• Klemmen Sie die Fahrzeugbatterie an → Elektrische Anlage;

Crashsensor für Seitenairbag Beifahrerseite -G180- aus- und einbauen

Hinweis

Der Crashsensor für Seitenairbag Beifahrerseite -G180- ist auf dem Aggregateträger der Tür, vorn, verbaut.

ACHTUNG!

Beachten Sie die Sicherheitsmaßnahmen bei Arbeiten am Airbag.

• Klemmen Sie die Fahrzeugbatterie ab → Elektrische Anlage;
• Bauen Sie die Verkleidung Tür, vorn, Beifahrerseite, aus
• Bauen Sie den Aggregateträger Tür, vorn, aus → Karosserie-Montagearbeiten Außen;

Der Aus- und Einbau vom Crashsensor für Seitenairbag Beifahrerseite -G180- erfolgt sinngemäß wie der Aus- und Einbau vom Crashsensor für Seitenairbag Fahrerseite -G179- und kann daher hieraus abgeleitet werden:

• Crashsensor für Seitenairbag Fahrerseite -G179- aus- und einbauen

Crashsensor für Seitenairbag hinten Fahrerseite -G256- aus- und einbauen

Hinweis

Der Crashsensor für Seitenairbag hinten Fahrerseite -G256- ist vor dem hinterem Radhaus auf der Fahrerseite verbaut.

Ausbauen

ACHTUNG!

Beachten Sie die Sicherheitsmaßnahmen bei Arbeiten am Airbag.

• Klemmen Sie die Fahrzeugbatterie ab → Elektrische Anlage;
• Positionieren Sie die linke Hintersitzbank in der vordersten Sitzposition.
• Bauen Sie die Verkleidung, Radhaus, hinten, aus:
  • ohne Seitenairbag, hinten
  • mit Seitenairbag, hinten

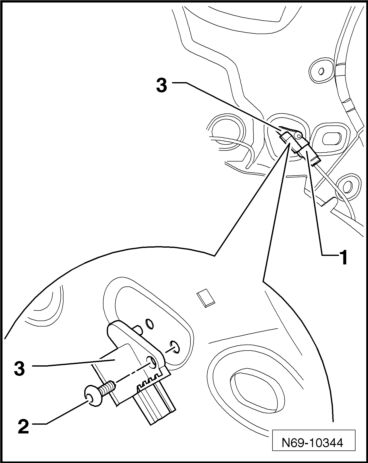

• Betätigen Sie die Steckersicherung und ziehen Sie den Stecker -1- vom Crashsensor -3- ab.
• Drehen Sie die Schraube -2- heraus (6 Nm).

Einbauen

• Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
• Schalten Sie die Zündung ein.

ACHTUNG!

Es ist darauf zu achten, dass sich keine Personen im Fahrzeug aufhalten.

• Klemmen Sie die Fahrzeugbatterie an → Elektrische Anlage;

Crashsensor für Seitenairbag hinten Beifahrerseite -G257- aus- und einbauen

Hinweis

Der Crashsensor für Seitenairbag hinten Beifahrerseite -G257- ist vor dem hinterem Radhaus auf der Beifahrerseite verbaut.

Der Aus- und Einbau vom Crashsensor für Seitenairbag hinten Beifahrerseite -G257- erfolgt sinngemäß wie der Aus- und Einbau vom Crashsensor für Seitenairbag hinten Fahrerseite -G256- und kann daher hieraus abgeleitet werden:

• Crashsensor für Seitenairbag hinten Fahrerseite -G256- aus- und einbauen
