Volkswagen Tiguan Reparaturanleitung: Stoßfänger
Stoßfängerabdeckung vorn - Unterscheidung Straßen- und Geländeausführung
Allgemeine Hinweise
Der Tiguan wird mit 2 unterschiedlichen Stoßfängerabdeckungen angeboten.

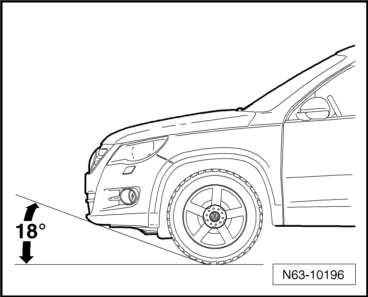

Die Stoßfängerabdeckung für die Straßenausführung ist für einen Böschungswinkel von 18º ausgelegt.

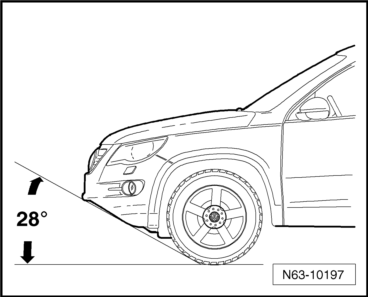

Die Stoßfängerabdeckung für die Geländeausführung ist für einen Böschungswinkel von 28º ausgelegt.
Die Stoßfängerabdeckungen können untereinander nicht getauscht werden.
- Stoßfängerabdeckung vorn - für Straßenausführung bis 06.2011
- Stoßfängerabdeckung vorn - für Straßenausführung ab 07.2011
- Stoßfängerabdeckung vorn - für Geländeausführung bis 06.2011 (mit 28º Böschungswinkel)
- Stoßfängerabdeckung vorn - für Geländeausführung ab 07.2011 (mit 28º Böschungswinkel)
- Anhängevorrichtungen
Schiebedach
Werkzeuge
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Andrückrolle für Türdämpfungsfolie -3356-
Drehmomentschlüssel -V.A.G 1783-
Klebereste-Ent ...
Stoßfängerabdeckung vorn - für Straßenausführung bis 06.2011
Mehrausstattung Volkswagen R GmbH "R-Line"
Werkzeuge
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Drehmomentschlüssel 2... 10 Nm -V.A.G 1783-
Drehmome ...
Mehr sehen:
Volkswagen Tiguan Reparaturanleitung > Radaufhängung hinten, Gelenkwelle: Montageübersicht: Querlenker, Spurstange bis Modelljahr 2010 (Frontantrieb)
Exzenterschraube
für Sturzeinstellung
nach dem Lösen Fahrzeugvermessung durchführen
Mutter
M12 x 1,5
95 Nm
selbstsichernd
nach jeder Demontage ersetzen
Verschraubungen immer in Leergewichtslage festziehen
Exzenterscheibe
Innenbohrung mit Nase
...
