Volkswagen Tiguan Reparaturanleitung: Unterfahrschutz

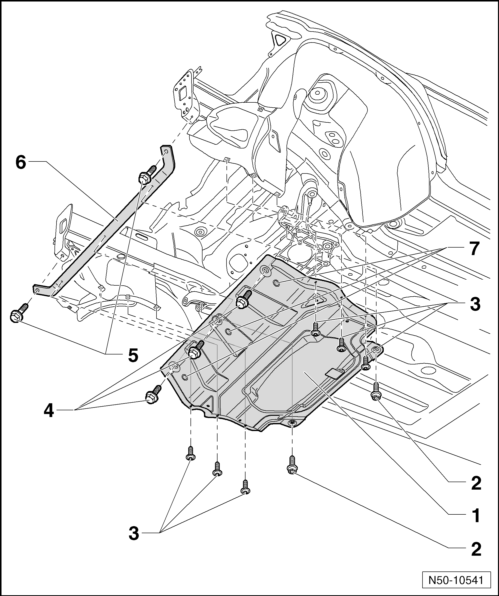

1. Unterfahrschutz
2. Schraube
   • 2 Stück
   • Anzugsdrehmoment: 20 Nm
3. Schraube
   • 6 Stück
   • Anzugsdrehmoment: 2 Nm
4. Schraube
   • 3 Stück
   • Anzugsdrehmoment: 20 Nm
5. Schraube
   • 2 Stück
   • Anzugsdrehmoment: 35 Nm
6. Querstrebe
7. Spreizmutter
   • Zur Befestigung des Stoßfängers

Unterbodenverkleidung

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel 2... 10 Nm -V.A.G 1783-

Unterbodenverkleidungen - Montageübersicht

Hinweis

Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist sinngemäß daraus abzuleiten.

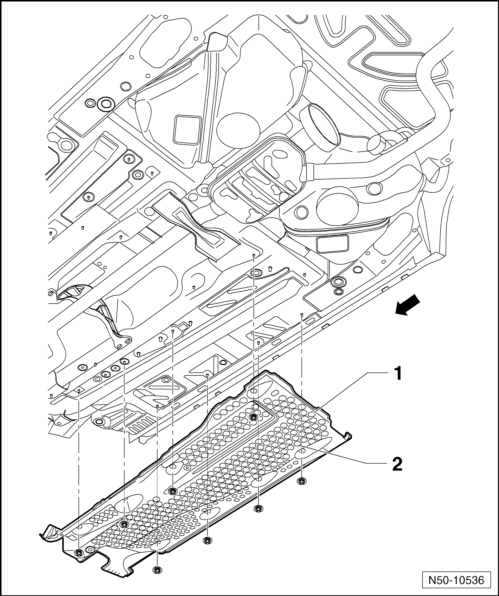

1. Unterbodenverkleidung
   • der -Pfeil- zeigt die Fahrtrichtung an
   • ausbauen:
     • Drehen Sie die Muttern -2- von den Gewindebolzen ab.
   • ausbauen:
     • Drehen Sie die Muttern -2- auf die Gewindebolzen.
2. Mutter
   • 8 Stück
   • Anzugsdrehmoment: 2 Nm

Stirnwand

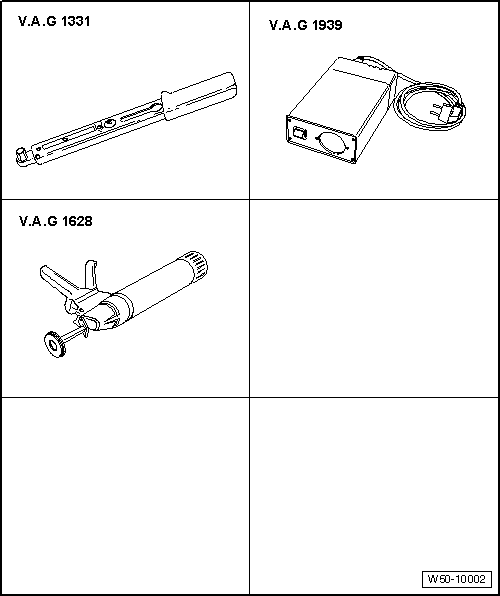

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel 5... 50 Nm -V.A.G 1331-
• Kartuschen-Heizgerät -V.A.G 1939-
• Handdruckpistole -V.A.G 1628-

Materialien

¹⁾  Materialien sind in der Box D 004 700 ausgelagert.

²⁾  Erwärmen nach Herstellerangaben mit Kartuschen-Heizgerät -V.A.G 1939-

³⁾  Mindestaushärtezeit beachten.

Stirnwand - Montageübersicht

Hinweis

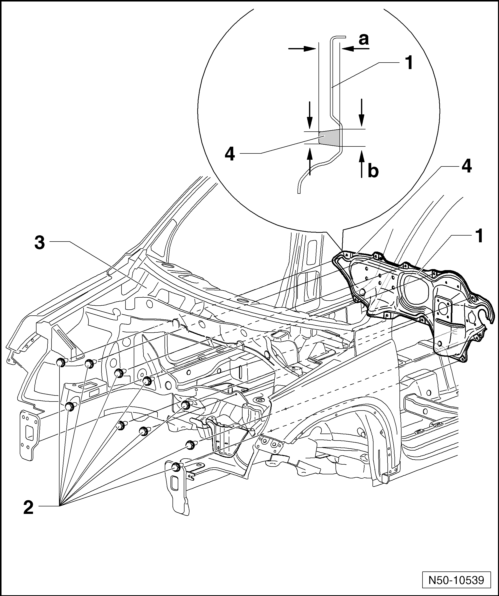

Die Stirnwand -1- ist geschraubt und zusätzlich noch mit PUR-Klebedichtungsmaterial -3- eingeklebt.

1. Stirnwand
   • ausbauen:
     • Nach Herausdrehen der Schrauben -2- die Kleberaupe mit Werkstattmitteln durchtrennen.
2. Schraube
   • 10 Stück
   • Anzugsdrehmoment: 25 Nm
3. PUR-Klebedichtungsmaterial
   • DH 009 100 03
   • Raupenquerschnitt: -Höhe a- = 10 mm, -Breite b- = 8 mm
   • Mindestaushärtezeit

Querstrebe

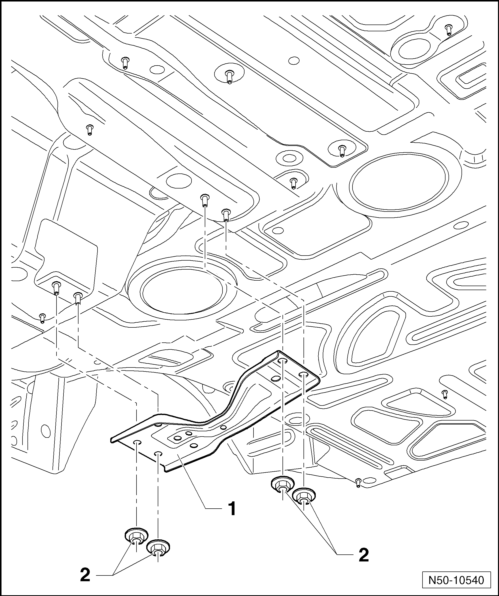

1. Querstrebe
2. Mutter
   • 4 Stück
   • Anzugsdrehmoment: 20 Nm
