Volkswagen Tiguan Reparaturanleitung: Einbauorteübersicht - Klimaanlage

Volkswagen Tiguan Reparaturanleitung / Heizung Klimaanlage / Klimaanlage / Einbauorteübersicht - Klimaanlage

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn

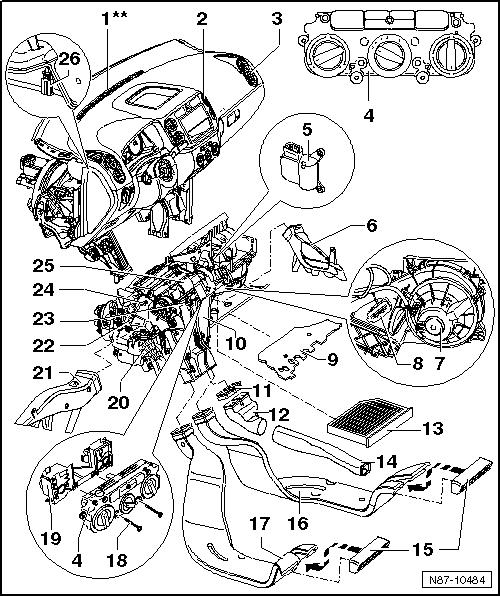

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn, Climatic

Hinweis

Ein Hinweisschild auf dem Schlossträger gibt Aufschluss über das verwendete Kältemittel und die Füllmenge.

  1. Schalttafel
  2. Mittenausströmer
    • Ausbauen
  3. Ausströmer
    • Ausbauen
  4. Regulierung für Heizung und Klimaanlage, Climatic
    • Mit Schalter für Frischluft- und Umluftklappe -E159-
    • Bei Fahrzeugen mit Zusatzheizung zusätzlich mit Sofortheiztaste -E537-
    • Mit Taster für beheizbare Heckscheibe -E230-
    • Mit Schalter für Frischluftgebläse -E9-
    • Bei Fahrzeugen mit Sitzheizung zusätzlich mit Einsteller für beheizbaren Fahrersitz -E94- und Einsteller für beheizbaren Beifahrersitz -E95-
    • Mit Steuergerät für Klimaanlage -J301-
    • Aus- und einbauen
  5. Stellmotor der Umluftklappe -V113-
    • Prüfen: → Fahrzeugdiagnosetester
    • Aus- und einbauen
    • Ersetzen: Mit dem → Fahrzeugdiagnosetester Grundeinstellung einleiten
  6. Fußraumausströmer rechts
    • Aus- und einbauen
  7. Frischluftgebläse -V2-
    • Aus- und einbauen
  8. Vorwiderstand für Frischluftgebläse mit Überhitzungssicherung -N24-
    • Aus- und einbauen
  9. Abschottung vom Heizgerät
    • Ausbauen
  10. Temperaturfühler für Verdampfer -G308- oder Ausströmtemperaturgeber für Verdampfer -G263-
    • Aus- und einbauen
  11. Verschlusskappen
    • Nur bei Fahrzeugen ohne Luftführung zum Ausströmer in der Mittelkonsole hinten eingebaut
  12. Luftführung
    • Zum Ausbauen muss die Mittelkonsole ausgebaut werden → Karosserie-Montagearbeiten Innen;
  13. Staub- und Pollenfilter
    • Mit Aktivkohlefilter
    • Aus- und einbauen
  14. Anschlussstutzen
    • Für Luftführung Mittelkonsole
    • Zum Ausbauen muss die Mittelkonsole ausgebaut werden → Karosserie-Montagearbeiten Innen;
  15. Luftaustrittsgitter
  16. Fondkanal Fußraum, rechts
    • Aus- und einbauen
  17. Fondkanal Fußraum, links
    • Aus- und einbauen
  18. Befestigungsschraube
    • 8 Stück
  19. Adapter für Regulierung
  20. Wärmetauscher
    • Aus- und einbauen
  21. Fußraumausströmer links
    • Aus- und einbauen
  22. Stellmotor für Temperaturklappe -V68-
    • Prüfen: → Fahrzeugdiagnosetester
    • Aus- und einbauen
    • Ersetzen: Mit dem → Fahrzeugdiagnosetester Grundeinstellung einleiten
  23. Flexible Welle
    • Aus- und einbauen
  24. Ausströmtemperaturgeber für Fußraum -G192-
    • Aus- und einbauen
  25. Heiz- und Klimagerät
    • Aus- und einbauen
    • Zerlegen und zusammenbauen
  26. Ausströmtemperaturgeber Mitte -G191-
    • Aus- und einbauen

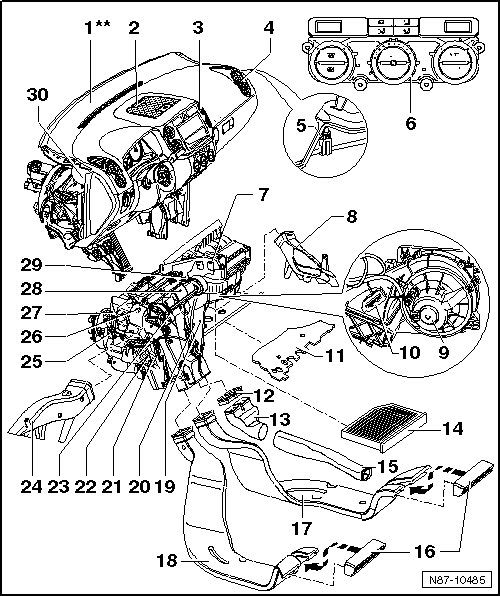

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn, Climatronic

Hinweis

Ein Hinweisschild gibt Aufschluss über das verwendete Kältemittel und die Füllmenge.

  1. Schalttafel
    • aus- und einbauen → Karosserie-Montagearbeiten Innen;
  2. Fotosensor für Sonneneinstrahlung -G107- oder Fotosensor 2 für Sonneneinstrahlung -G134-
    • prüfen: → Fahrzeugdiagnosetester
    • Aufgaben: In Abhängigkeit von der Lichtstärke steuert er die Temperaturklappe und das Frischluftgebläse
    • Notlauf bei Ausfall: Steuergerät für Climatronic -J255- nimmt Festwert an
    • aus- und einbauen
  3. Mittenausströmer
    • aus- und einbauen
  4. Ausströmer
    • aus- und einbauen
  5. Ausströmtemperaturgeber rechts -G151-
    • prüfen: → Fahrzeugdiagnosetester
    • aus- und einbauen
  6. Steuergerät für Climatronic -J255-
    • Das Steuergerät für Climatronic -J255- und die Bedienungs- und Anzeigeeinheit für Klimaanlage, Climatronic -E87- sind ein nicht zerlegbares Bauteil.
    • prüfen: → Fahrzeugdiagnosetester
    • aus- und einbauen
    • ersetzen: Mit dem → Fahrzeugdiagnosetester Grundeinstellung einleiten
  7. Stellmotor für Frischluft-Umluft-, Staudruckklappe -V425- mit Potenziometer für Stellmotor der Frischluft/Umluft-Staudruckklappe -G644- ab Juni 2007
    • prüfen: → Fahrzeugdiagnosetester
    • ersetzen: Mit dem → Fahrzeugdiagnosetester Grundeinstellung einleiten
    • aus- und einbauen

Hinweis

  • Bis Dezember 2003 Stellmotor der Frischluftklappe und Umluftklappe -V154-
  • Ab Januar 2004 bis Mai 2007 Stellmotor der Umluftklappe -V113-
  1. Fußraumausströmer rechts
    • aus- und einbauen
  2. Frischluftgebläse -V2- mit Steuergerät für Frischluftgebläse -J126-
    • prüfen: → Fahrzeugdiagnosetester
    • Frischluftgebläse -V2- aus- und einbauen
    • Steuergerät für Frischluftgebläse -J126- aus- und einbauen
  3. Steckverbindung
  4. Abschottung vom Heizgerät
    • ausbauen
  5. Verschlusskappen
    • nur bei Fahrzeugen ohne Luftführung zum Ausströmer in der Mittelkonsole hinten eingebaut
  6. Luftführung
    • Zum Ausbauen muss die Mittelkonsole ausgebaut werden → Karosserie-Montagearbeiten Innen;
  7. Staub- und Pollenfilter
    • mit Aktivkohlefilter
    • aus- und einbauen
  8. Anschlussstutzen
    • Je nach Fahrzeugausstattung
    • für Luftführung Mittelkonsole
    • zum Ausbauen muss die Mittelkonsole ausgebaut werden → Karosserie-Montagearbeiten Innen;
  9. Luftaustrittsgitter
    • Je nach Fahrzeugausstattung
  10. Fondkanal Fußraum, rechts
    • aus- und einbauen
  11. Fondkanal Fußraum, links
    • aus- und einbauen
  12. Temperaturfühler für Verdampfer -G308- oder Ausströmtemperaturgeber für Verdampfer -G263-
    • prüfen: → Fahrzeugdiagnosetester

Hinweis

Je nach Software erscheint eine der beiden Bauteilbezeichnungen. Die Aufgaben sind jedoch gleich.

  • aus- und einbauen
  1. Stellmotor der Temperaturklappe rechts -V159-
    • prüfen: → Fahrzeugdiagnosetester
    • aus- und einbauen
    • ersetzen: Mit → Fahrzeugdiagnosetester Grundeinstellung einleiten
  2. Heizelement für Luftzusatzheizung -Z35-
    • nur bei Fahrzeugen mit Dieselmotor ohne Zusatzheizung verbaut
    • prüfen: mit dem → Fahrzeugdiagnosetester, unter Heizung Lüftung Klimaanlage; Eigendiagnosefähige Systeme; Zusatzheizung; elektrische Bauteile.
    • aus- und einbauen
  3. Wärmetauscher
    • aus- und einbauen
  4. Stellmotor für Luftverteilerklappe vorn -V426-
    • prüfen: → Fahrzeugdiagnosetester
    • aus- und einbauen
    • ersetzen: Mit → Fahrzeugdiagnosetester Grundeinstellung einleiten
  5. Fußraumausströmer links
    • aus- und einbauen
  6. Stellmotor der Temperaturklappe links -V158-
    • prüfen: → Fahrzeugdiagnosetester
    • aus- und einbauen
    • ersetzen: Mit → Fahrzeugdiagnosetester Grundeinstellung einleiten
  7. Ausströmtemperaturgeber für Fußraum links -G261-
    • prüfen: → Fahrzeugdiagnosetester
    • ausbauen
  8. Stellmotor der Defrostklappe -V107-
    • prüfen: → Fahrzeugdiagnosetester
    • aus- und einbauen
    • ersetzen: Mit → Fahrzeugdiagnosetester Grundeinstellung einleiten
  9. Heiz- und Klimagerät
    • aus- und einbauen
    • zerlegen und zusammenbauen
  10. Ausströmtemperaturgeber für Fußraum rechts -G262-
    • prüfen: → Fahrzeugdiagnosetester
    • ausbauen
  11. Ausströmtemperaturgeber links -G150-
    • prüfen: → Fahrzeugdiagnosetester
    • aus- und einbauen
