Volkswagen Tiguan Reparaturanleitung: Einbauorteübersicht - Heizung

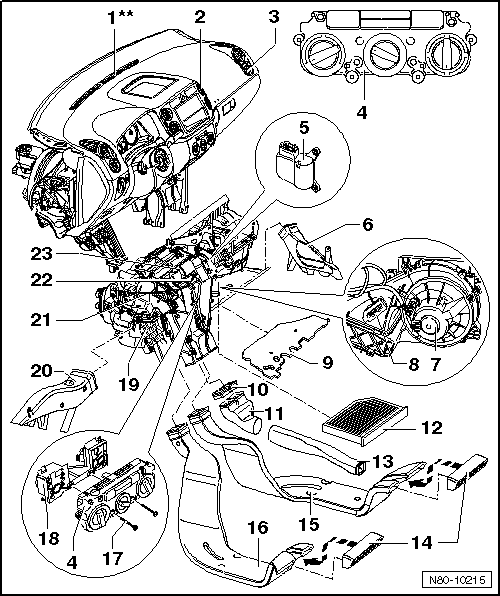

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn

1. Schalttafel
2. Mittenausströmer
   • Ausströmer ausbauen
3. Ausströmer Beifahrer
   • Ausströmer ausbauen
4. Regulierung für Heizluft und Frischluft
   • Mit Schalter für Frischluft- und Umluftklappe -E159-
   • Bei Fahrzeugen mit Zusatzheizung zusätzlich mit Sofortheiztaste -E537-
   • Regulierung ausbauen
   • Bei Fahrzeugen mit Sitzheizung zusätzlich mit Einsteller für beheizbaren Fahrersitz -E94- und Einsteller für beheizbaren Beifahrersitz -E95-
5. Stellmotor für Frisch-/Umluftklappe -V154-
   • Ausbauen
6. Fußraumausströmer rechts
   • Aus- und einbauen
7. Frischluftgebläse -V2-
   • Ausbauen
8. Vorwiderstand für Frischluftgebläse mit Überhitzungssicherung -N24-
   • Aus- und einbauen
9. Abschottung vom Heizgerät
   • Ausbauen
10. Verschlusskappen
    • Nur bei Fahrzeugen ohne Luftführung zum Ausströmer in der Mittelkonsole hinten eingebaut
11. Luftführung
    • Zum Ausbauen muss die Mittelkonsole ausgebaut werden → Karosserie-Montagearbeiten Innen;
12. Staub- und Pollenfilter
    • Mit Aktivkohlefilter
    • Aus- und einbauen
13. Anschlussstutzen
    • Für Luftführung Mittelkonsole
    • Zum Ausbauen muss die Mittelkonsole ausgebaut werden → Karosserie-Montagearbeiten Innen;
14. Luftaustrittsgitter
    • Je nach Fahrzeugausstattung
15. Fondkanal Fußraum, rechts
    • Aus- und einbauen.
16. Fondkanal Fußraum, links
    • Aus- und einbauen.
17. Befestigungsschraube
    • 8 Stück
18. Adapter für Regulierung
19. Wärmetauscher
    • Nach Wechseln des Wärmetauschers ist das Kühlmittel komplett zu ersetzen.
    • Aus- und einbauen.
20. Fußraumausströmer links
    • Aus- und einbauen.
21. Bowdenzug für Temperaturklappe
    • Aus- und einbauen.
22. Flexible Welle
    • Aus- und einbauen.
23. Heizgerät
    • Aus- und einbauen.
    • Zerlegen und zusammenbauen.

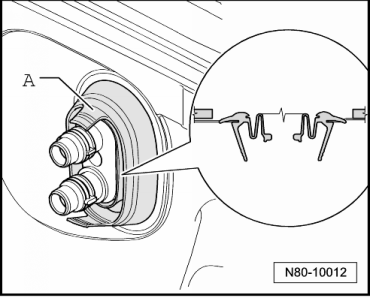

Einbaulage der Abdichtung Heizgerät und Motorraum

• Abdichtung zwischen Heizgerät und Motorraum -A- zuerst in die Wasserkasten-Stirnwand einsetzen, danach auf Wärmetauscher aufsetzen.

Hinweis

Um einen Wassereintritt im Fahrzeuginnenraum zu vermeiden, muss die Einbaulage beachtet werden.
