Volkswagen Tiguan Reparaturanleitung: Mit Druckmanometer durchführbare Prüf- und Messarbeiten

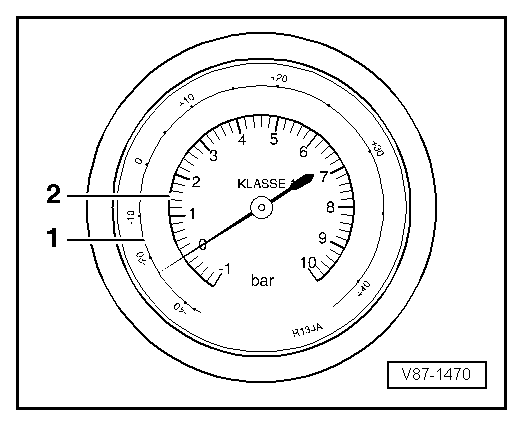

Anzeige auf Druckmanometer

  1. Temperaturskala für Kältemittel R134a CF3-CH2F oder CH2F-CF3.
  2. Druckskala

Volkswagen Tiguan. V87-1470

Die Druckmanometer können neben der Druckskala eine oder mehrere Temperaturskalen haben. Die Skalenwerte für R134a sind entsprechend der Dampfdrucktabelle zugeordnet. Weil verschiedene Kältemittel bei gleicher Temperatur unterschiedliche Dampfdrücke aufbauen, ist jede Temperaturskala für das entsprechende Kältemittel gekennzeichnet.

Druckmanometer ermöglichen folgende Prüf- und Messarbeiten

a - Druck- und Temperaturmessung am Kältemittelkreislauf

  • Mit dem Hochdruckmanometer werden der Druck und die Temperatur gemessen, die sich bei eingeschalteter Klimaanlage gleichmäßig vom Ausgang Klimakompressor über den Kondensator bis zur Engstelle (Drossel, oder Expansionsventil) ausbreitet.
  • Mit dem Niederdruckmanometer werden der Druck und die Temperatur gemessen, die sich gleichmäßig bei eingeschalteter Klimaanlage von der Engstelle (Drossel, oder Expansionsventil) über den Verdampfer bis zum Eingang des Klimakompressors ausbreitet.

Hinweis

Die auf dem Druckmanometer beschriebene Abhängigkeit zwischen Druck und Temperatur besteht nur dort, wo im Kältemittelkreislauf Flüssigkeit oder Dampf, nicht aber Gas enthalten ist. Im gasförmigen Zustand liegt die Temperatur ca. 10 ºC bis 30 ºC höher als es das Druckmanometer anzeigt.

b - Nachweis von Kältemittel in einem geschlossenen Behälter

In einem geschlossenen Behälter oder im Kältemittelkreislauf ist Kältemittel R134a vorhanden, wenn die Temperaturanzeige am Druckmanometer der Temperatur des Kältemittels entspricht (stehende Flüssigkeit nimmt Umgebungstemperatur an).

Ein geschlossener Behälter oder ein abgeschalteter Kältemittelkreislauf ist leer, wenn die Temperaturanzeige am Druckmanometer unter der Temperatur des Kältemittels liegt.

Hinweis

Die auf dem Druckmanometer beschriebene Abhängigkeit zwischen Druck und Temperatur besteht nicht mehr, wenn keine Flüssigkeit enthalten ist und sich der Druck nur durch Gas aufbaut.
