Volkswagen Tiguan Reparaturanleitung: Relaisträger

Einbauorte Relaisträger:

  • Der Relaisträger Schalttafel, Linkslenker ist oberhalb des Bordnetzsteuergeräts in einen Halter eingeclipst.
  • Der Relaisträger Schalttafel, Rechtslenker ist oberhalb des Bordnetzsteuergeräts in einen Halter eingeclipst.
  • Der Relaisträger am Bordnetzsteuergerät ist direkt an das Bordnetzsteuergerät geclipst.

Relaisträger Schalttafel aus- und einbauen

Relaisträger Schalttafel aus- und einbauen, Linkslenker

Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.

Ausbauen:

  • Batterie abklemmen.
  • Die Blende Fahrerseite ausbauen → Karrosserie-Montagearbeiten Innen;
  • Bordnetzsteuergerät -J519- ausbauen

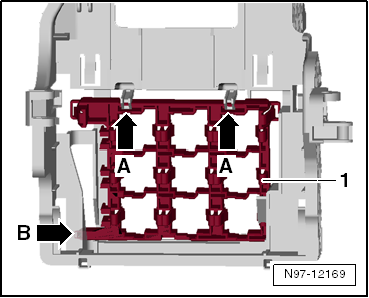

  • Die Verrastungen -Pfeile A- entriegeln und den Relaisträger -1-, unter Berücksichtigung der angeschlossenen Leitungslängen, nach unten ziehen.
  • Den Relaisträger -1- aus der seitlichen Führung -Pfeil B- herausschwenken.
  • Alle Stecker an der Rückseite des Relaisträgers -1- entriegeln und abziehen.
  • Den Relaisträger -1- aus dem Fahrzeug nehmen.

Volkswagen Tiguan. N97-12169

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Relaisträger Schalttafel aus- und einbauen, Rechtslenker

Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.

Ausbauen:

  • Batterie abklemmen.
  • Blende Fahrerseite ausbauen → Karrosserie-Montagearbeiten Innen;

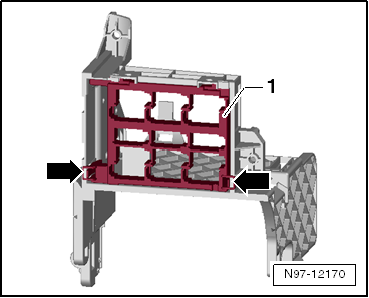

  • Die Rastnasen -Pfeile- entriegeln und den Relaisträger -1-, unter Berücksichtigung der angeschlossenen Leitungslängen, nach unten aus dem Halter herausziehen.
  • Alle Stecker an der Rückseite des Relaisträgers entriegeln und abziehen.
  • Den Relaisträger aus dem Fahrzeug nehmen.

Volkswagen Tiguan. N97-12170

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Relaisträger am Bordnetzsteuergerät aus- und einbauen

Der Relaisträger am Bordnetzsteuergerät ist unter das Bordnetzsteuergerät geclipst und kann einzeln ausgebaut werden.

Relaisträger am Bordnetzsteuergerät aus- und einbauen

Hinweis

  • Die Abbildungen zeigen den Aus- und Einbau des Relaisträgers am Bordnetzsteuergerät an einem Linkslenker.
  • Der Aus- und Einbau des Relaisträgers am Bordnetzsteuergerät an einem Rechtslenker erfolgt sinngemäß spiegelverkehrt.

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
  • Blende im Fahrerfußraum ausbauen → Karosserie-Montagearbeiten Innen;
  • Sicherungshalter in der Schalttafel ausbauen.

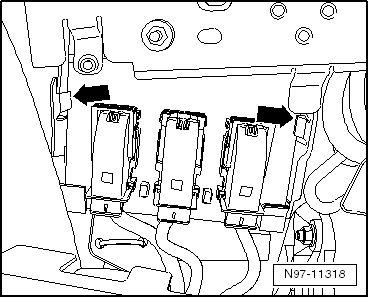

  • Die beiden Verrastungen -Pfeile- drücken und das Bordnetzsteuergerät -J519- etwas nach unten schwenken.
  • Das Bordnetzsteuergerät -J519- nach unten und entgegen der Fahrtrichtung aus dem Halter ziehen.
  • Das Bordnetzsteuergerät -J519-, unter Berücksichtigung der angeschlossenen Leitungslängen, umdrehen.

Volkswagen Tiguan. N97-11318

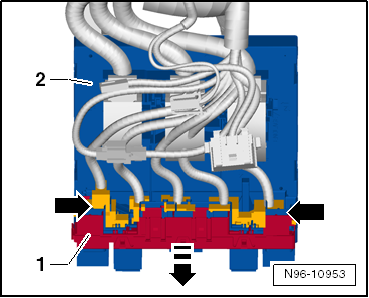

  • Die beiden Verrastungen -Pfeile- entriegeln und den Relaisträger -1- in -Pfeilrichtung- vom Bordnetzsteuergerät -J519--2- abziehen.

Volkswagen Tiguan. N96-10953

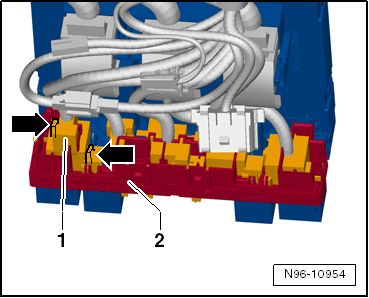

  • Auf der Rückseite des Relaisträgers die 2 Entriegelungstasten am Relaisstecker -Pfeile- nach innen drücken und den Relaisstecker -1- zusammen mit seinem Relais aus dem Relaisträger -2- herausziehen.
  • Diesen Vorgang nacheinander an allen ausstattungsabhängig vorhandenen Relais durchführen und anschließend den Relaisträger -2- abnehmen.

Volkswagen Tiguan. N96-10954

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Beim Einbau auf das sichere Verrasten der Relaisstecker im Relaisträger und des Relaisträgers am Bordnetzsteuergerät achten.
