Volkswagen Tiguan Reparaturanleitung: Signalhorn

Hochtonhorn -H2- und Tieftonhorn -H7-

Die Signalhörner sind links (Hochtonhorn -H2-) und rechts (Tieftonhorn -H7-) neben den Längsträgern vor dem Motor angebaut.

Hochtonhorn -H2- und Tieftonhorn -H7- aus- und einbauen

Hinweis

• Das Hochtonhorn -H2- und das Tieftonhorn -H7- werden vom Bordnetzsteuergerät -J519- parallel angesteuert.
• Der Aus- und Einbau erfolgt beim Hochtonhorn -H2- und Tieftonhorn -H7- in gleicher Weise und wird nur für ein Signalhorn beschrieben.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

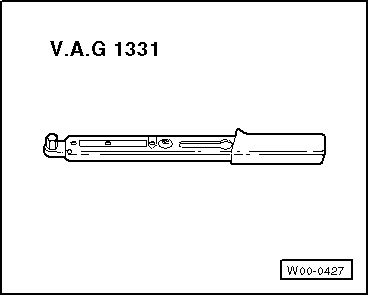

• Drehmomentschlüssel -V.A.G 1331-

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
• Stoßfängerabdeckung vorn ausbauen → Karosserie-Montagearbeiten Außen;

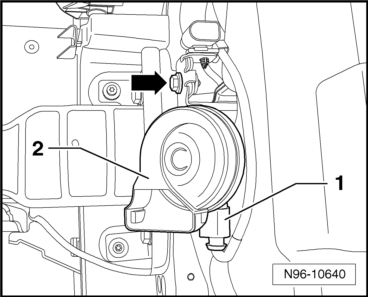

• Stecker -1- entriegeln und abziehen.
• Die Befestigungsschraube -Pfeil- herausschrauben und das Signalhorn -2- zusammen mit dem Halter abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Das Signalhorn beim Einbau so positionieren, dass es nicht an umliegenden Bauteilen anliegt.

• Befestigungsschraube -Pfeil- Halter an Längsträger mit 20 Nm anziehen.

Hochtonhorn -H2- und Tieftonhorn -H7- prüfen

Die Signalhörner (Hochtonhorn -H2- und Tieftonhorn -H7-) können über die Stellglieddiagnose vom Bordnetzsteuergerät -J519- geprüft werden.

Signalhornbetätigung -H-

Die Betätigung der Signalhörner erfolgt über die federnd gelagerte Abdeckung in der Lenkradmitte. Ausstattungsabhängig ist die Betätigung der Signalhörner entweder Bestandteil des Lenkrads oder in die Airbag-Einheit Fahrerseite integriert und kann nicht einzeln gewechselt werden. Im Fall einer defekten Signalhornbetätigung ist die Airbag-Einheit Fahrerseite oder das Lenkrad auszutauschen.

ACHTUNG!

• Gefahr der Airbag-Auslösung!
• Bei unsachgemäßer Behandlung der Airbag-Einheit besteht die Gefahr der Airbag-Auslösung.
• Sicherheitsmaßnahmen bei Arbeiten am Airbag beachten → Karosserie-Montagearbeiten Innen;

Lenkrad ausbauen → Fahrwerk, Achsen, Lenkung;

Airbag-Einheit Fahrerseite ausbauen → Karosserie-Montagearbeiten innen;

Signalhornbetätigung -H- prüfen

• Signalhornbetätigung -H- prüfen → Fahrzeugdiagnosetester.
