Volkswagen Tiguan Reparaturanleitung: Leuchten und Schalter in der Dachverkleidung

Innen- und Leseleuchte vorn

Folgende Bauteile sind in die Innen- und Leseleuchte vorn integriert:

• Innenleuchte vorn -W1-
• Leseleuchte Beifahrerseite -W13-
• Leseleuchte Fahrerseite -W19-
• ausstattungsabhängig der Schalter für Schiebedach -E8-
• ausstattungs- und modelljahresabhängig der Sensor für Innenraumüberwachung mit dem Geber für Fahrzeugneigung

Innen- und Leseleuchte vorn aus- und einbauen, Fahrzeug ohne Panorama-Schiebedach.

Innen- und Leseleuchte vorn aus- und einbauen, Fahrzeug mit Panorama-Schiebedach.

Leseleuchte Beifahrerseite -W13- und Leseleuchte Fahrerseite -W19- ersetzen.

Innen- und Leseleuchte vorn aus- und einbauen, Fahrzeug ohne Panorama-Schiebedach

Hinweis

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) sind die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband abzukleben.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

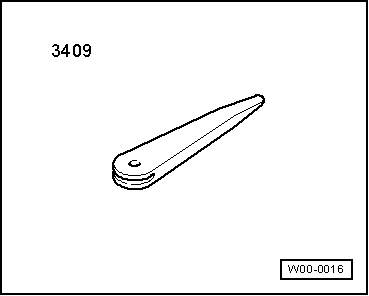

• Demontagekeil -VAS 3409-

Ausbauen:

• Diebstahlwarnanlage deaktivieren.
• Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

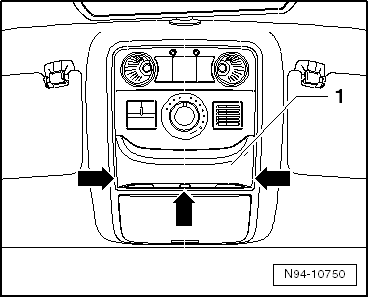

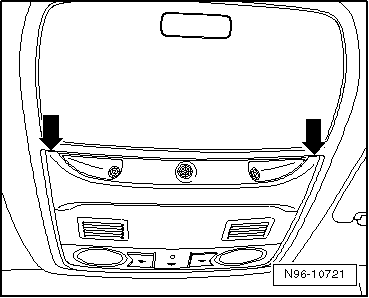

• Die Blende mit dem Demontagekeil -VAS 3409- oder einem Schraubendreher an den Verrastungen -Pfeile- aufhebeln.

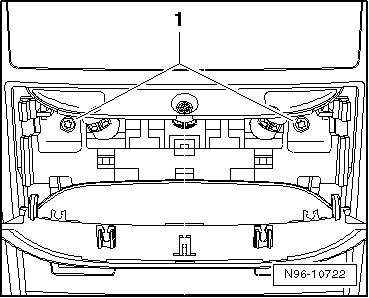

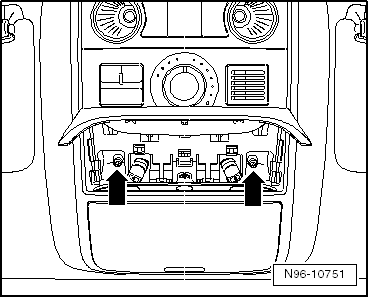

• Die beiden Befestigungsschrauben -1- herausschrauben und die Innenleuchte aus der Dachkonsole herausnehmen.

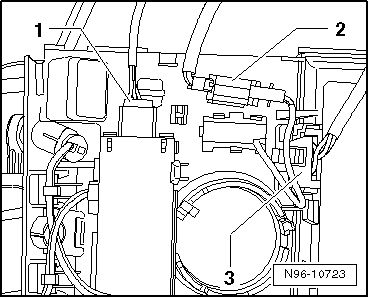

• Ausstattungsabhängig die Steckverbindungen -1-, -2- und -3- entriegeln und trennen.
• Innen- und Leseleuchte vorn abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Innen- und Leseleuchte vorn aus- und einbauen, Fahrzeug mit Panorama-Schiebedach

Hinweis

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) sind die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband abzukleben.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -VAS 3409-

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
• Die Blende -1- mit dem Demontagekeil -VAS 3409- oder einem Schraubendreher an den Verrastungen -Pfeile- aufhebeln.

• Die beiden Befestigungsschrauben -Pfeile- herausschrauben und die Innenleuchte aus der Dachkonsole schwenken.

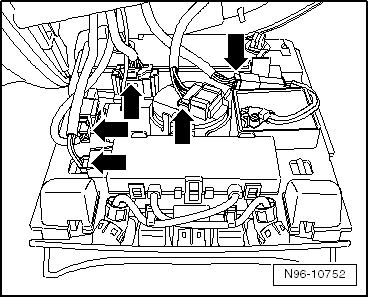

• Ausstattungsabhängig alle Steckverbindungen -Pfeile- entriegeln und trennen.
• Innen- und Leseleuchte vorn abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Leseleuchte Beifahrerseite -W13- und Leseleuchte Fahrerseite -W19- ersetzen

Hinweis

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) sind die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband abzukleben.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -VAS 3409-

Ausbauen:

• Innen- und Leseleuchte vorn ausbauen:

Fahrzeuge ohne Panorama-Schiebedach.

Fahrzeuge mit Panorama-Schiebedach.

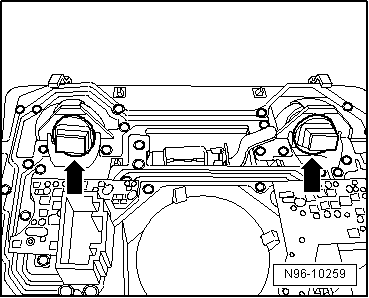

• Die Lampenfassung -Pfeile- der defekten Leseleuchte um 90º nach links drehen.
• Die Fassung mit Glühlampe aus der Leseleuchte herausnehmen.

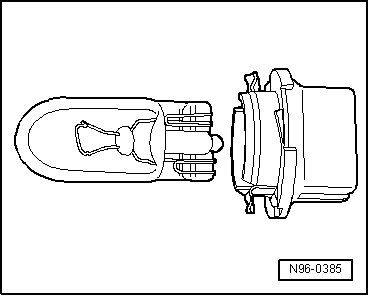

• Die Glassockellampe vorsichtig aus der Fassung gerade herausziehen.

Glühlampe Leseleuchte: Glassockellampe 12V, 5W

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Taster für Sonnenrollo und Schiebedach -E437-

Der Taster für Sonnenrollo und Schiebedach -E437- ist in die Innen- und Leseleuchte vorn eingebaut.

Taster für Sonnenrollo und Schiebedach -E437- aus- und einbauen

Ausbauen:

• Innen- und Leseleuchte vorn ausbauen.

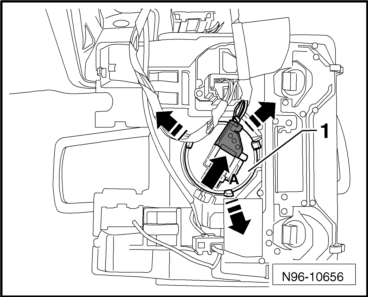

• Stecker -Pfeil A- entriegeln und abziehen.
• Die Rastnasen -Pfeile- entriegeln und den Taster -1- aus dem Einbaurahmen herausnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Innen- und Leseleuchte hinten

Folgende Bauteile sind in die Innen- und Leseleuchte hinten integriert:

• Innenleuchte hinten -W43-
• Leseleuchte hinten links -W11-
• Leseleuchte hinten rechts -W12-

Hinweis

Die Innen- und Leseleuchte, sowie der Schalter für Innen- und Leseleuchte ist untrennbar miteinander verbunden. Im Reparaturfall ist das gesamte Bauteil zu ersetzen.

Innen- und Leseleuchte hinten aus- und einbauen

Hinweis

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) sind die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband abzukleben.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -VAS 3409-

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

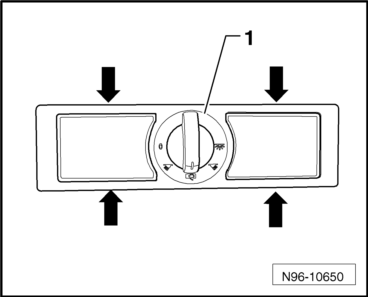

• Die Rastnasen -Pfeile- mit dem Demontagekeil oder einem geeigneten Schraubendreher entriegeln und die Innen- und Leseleuchte, unter Berücksichtigung der angeschlossenen Leitungslängen, aus der Dachverkleidung herausnehmen.

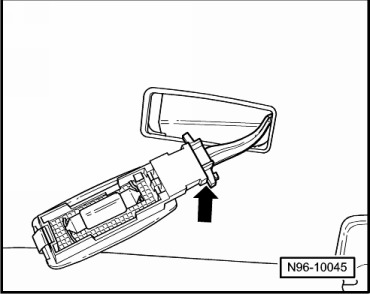

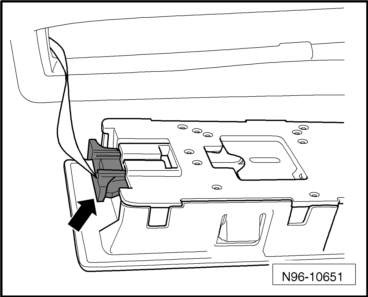

• Stecker -Pfeil- entriegeln und abziehen und die Innen- und Leseleuchte abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Lampen der Innen- und Leseleuchte hinten ersetzen

Hinweis

Der Lampenwechsel in der Innen- und Leseleuchte hinten erfolgt bei beiden Lampen in gleicher Weise und wird nur für eine Seite beschrieben.

Ausbauen:

• Innen- und Leseleuchte hinten ausbauen.

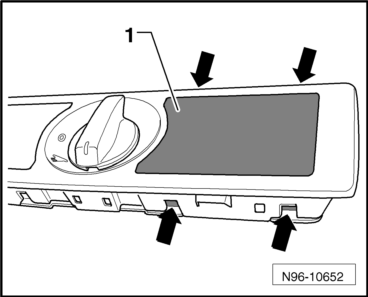

• Die jeweils 4 Rastnasen -Pfeile- entriegeln und die Streuscheibe -1- gerade nach oben von der Innen- und Leseleuchte abnehmen.

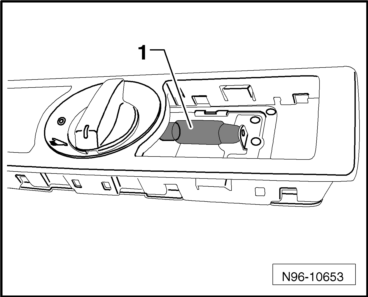

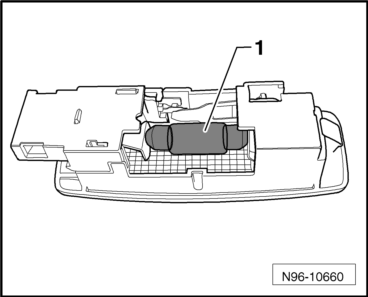

• Die Lampe -1- aus der Fassung herausnehmen.

Lampen der Innen- und Leseleuchte hinten: Soffitte 12V, 5W

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Innenleuchte rechts -W17-

Innenleuchte rechts -W17- aus- und einbauen

Hinweis

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) sind die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband abzukleben.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -VAS 3409-

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

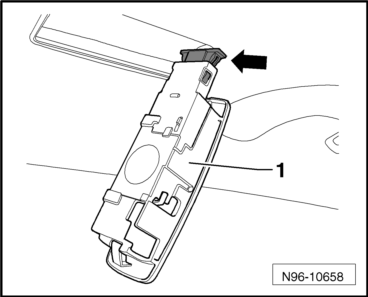

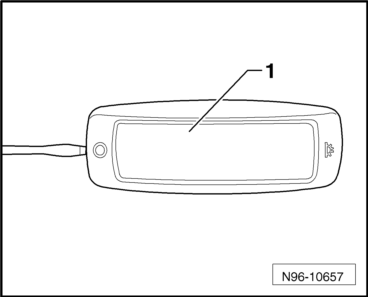

• Die Verrastung der Innenleuchte rechts-1- mit dem Demontagekeil -VAS 3409- oder einem geeigneten Schraubendreher entriegeln und, unter Berücksichtigung der angeschlossenen Leitungslängen, aus der Dachverkleidung nehmen.

• Stecker -Pfeil- entriegeln und abziehen und die Innenleuchte rechts-1- abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Lampe der Innenleuchte rechts -W17- ersetzen

Ausbauen:

• Innenleuchte rechts -W17- ausbauen.

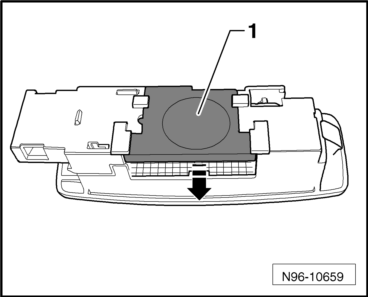

• Die Abdeckung -1- in -Pfeilrichtung- aus der Innenleuchte rechts herausschieben.

• Die Soffitte -1- aus der Innenleuchte rechts herausnehmen.

Glühlampe für Innenleuchte rechts: Soffitte 12V, 5W

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Leuchte für beleuchteten Make-up-Spiegel

Die Leuchten für den beleuchteten Make-up-Spiegel Beifahrerseite -W14- und den beleuchteten Make-up-Spiegel Fahrerseite -W20- sind hinter den Sonnenblenden in die Dachverkleidung eingebaut.

Leuchte für beleuchteten Make-up-Spiegel aus- und einbauen

Hinweis

• Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) sind die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband abzukleben.
• Der Aus- und Einbau erfolgt bei beiden Leuchten in gleicher Weise und wird nur für eine Leuchte beschrieben.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -VAS 3409-

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

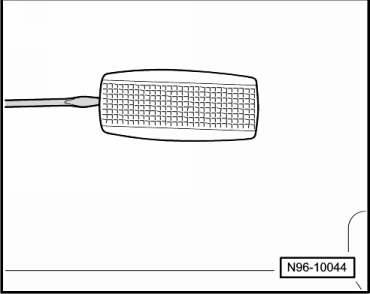

• Leuchte vorsichtig mit dem Demontagekeil -VAS 3409- oder einem Schraubendreher aus der Dachverkleidung heraushebeln.

• Stecker -Pfeil- entriegeln und abziehen.
• Leuchte abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Glühlampe ersetzen, beleuchteter Make-up-Spiegel

Ausbauen:

• Die Leuchte für die Beleuchtung des Make-up-Spiegels ausbauen.

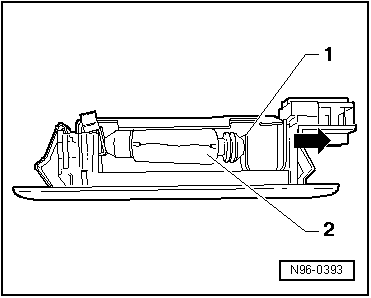

• Kontaktblech -1- in -Pfeilrichtung- drücken und die Soffitte -2- aus der Lampe nehmen.

Lampe der Leuchte für beleuchteten Make-up-Spiegel: Soffitte 12V, 5W

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
