Volkswagen Tiguan Reparaturanleitung: Keilrippenriemenscheibe am Drehstromgenerator aus- und einbauen
Keilrippenriemenscheibe ohne Freilauf aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

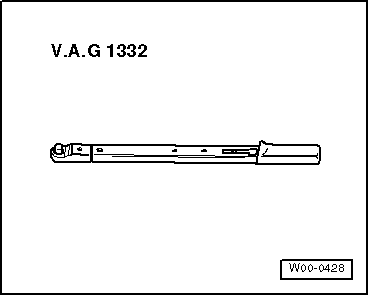

- Drehmomentschlüssel -V.A.G 1332-
Ausbauen:
- Drehstromgenerator ausbauen.
- Den Generator an den Befestigungspunkten in einen Schraubstock
einspannen.

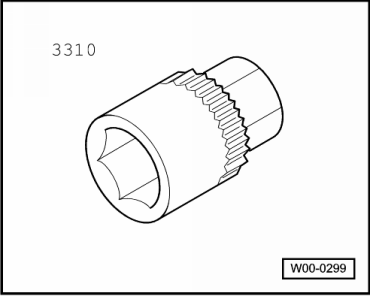

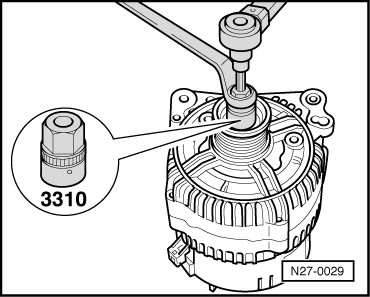

- Steckeinsatz -VAS 3310- verwenden, um die Befestigungsmutter der
Keilrippenriemenscheibe von der Generatorwelle abzuschrauben.
Einbauen:
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu
beachten:
- Schraubverbindung mit 65 Nm anziehen.
Keilrippenriemenscheibe mit Freilauf aus- und einbauen, Hersteller:
Bosch
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

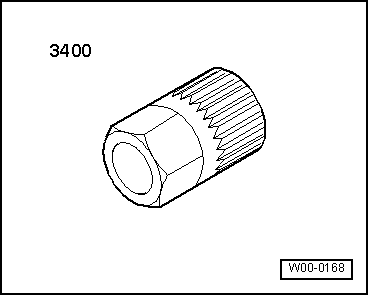

- Vielzahnadapter -VAS 3400-
- Drehmomentschlüssel -V.A.G 1332-
Ausbauen:
- Drehstromgenerator ausbauen.
- Den Generator an den Befestigungspunkten in einen Schraubstock
einspannen.
- Abschirmkappe von der Keilrippenriemenscheibe mit Freilauf abnehmen.

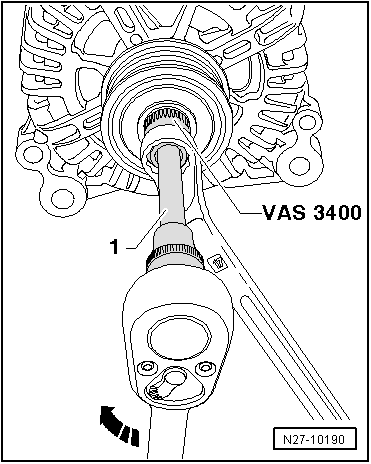

- Vielzahnadapter -VAS 3400- mit einem Ringschlüssel (Schlüsselweite 17)
in die Keilrippenriemenscheibe mit Freilauf des Generators einsetzen.
- Vielzahn-Steckeinsatz M10 -1- in die
Generatorwelle stecken.
- Schraubverbindung durch Rechtsdrehen lösen und mit dem Ringschlüssel
dagegen halten.
- Keilrippenriemenscheibe mit Freilauf mit der Hand festhalten und an der
Antriebswelle des Generators drehen, bis die Keilrippenriemenscheibe mit
Freilauf abgenommen werden kann.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes
zu beachten:
- Die Keilrippenriemenscheibe mit Freilauf zunächst mit der Hand bis zum
Anschlag auf die Antriebswelle des Generators aufschrauben.
Der Drehmomentschlüssel -V.A.G 1332- muss für die Montage der
Keilrippenriemenscheibe mit Freilauf wie folgt umgebaut werden:

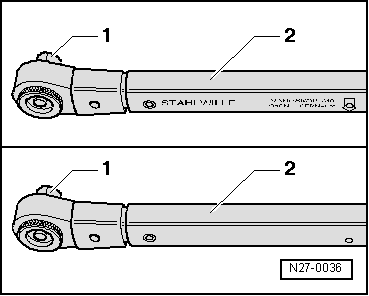

- Steckeinsatz -1- entriegeln und vom
Griffteil -2- abziehen.
- Griffteil -2- des Drehmomentschlüssels um
180º drehen und den Steckeinsatz wieder einsetzen.
- Die Drehrichtung des Drehmomentschlüssels am Steckeinsatz auf links
einstellen.

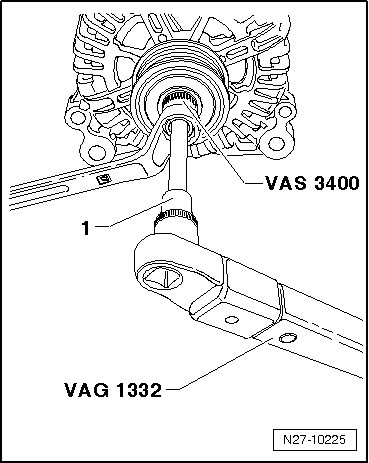

- Vielzahn-Steckeinsatz M10 -1- in die
Generatorwelle stecken.
- Vielzahnadapter -VAS 3400- mit dem Ringschlüssel (Schlüsselweite 17)
gegenhalten.
- Keilrippenriemenscheibe mit Freilauf durch Linksdrehen der Antriebswelle
des Generators mit dem Drehmomentschlüssel -V.A.G 1332- anziehen.
- Schraubverbindung mit 80 Nm anziehen.
Keilrippenriemenscheibe mit Freilauf aus- und einbauen, Hersteller:
Valeo

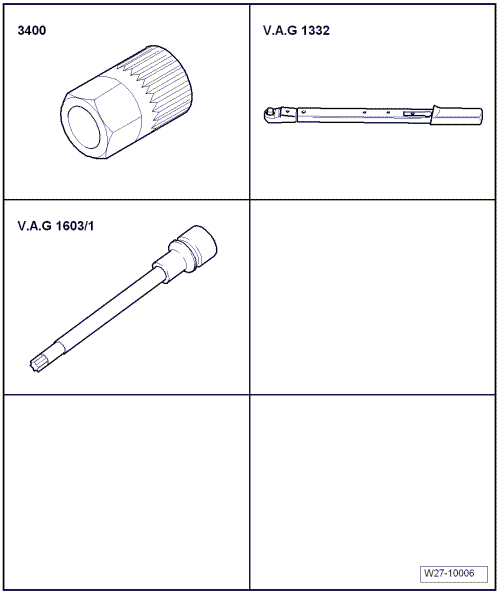

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Vielzahnadapter -VAS 3400-
- Drehmomentschlüssel -V.A.G 1332-
- TORX-Schraubendrehereinsatz -V.A.G 1603/1-
Ausbauen:
- Drehstromgenerator ausbauen.
- Den Generator an den Befestigungspunkten in einen Schraubstock
einspannen.
- Abschirmkappe von der Keilrippenriemenscheibe mit Freilauf abnehmen.

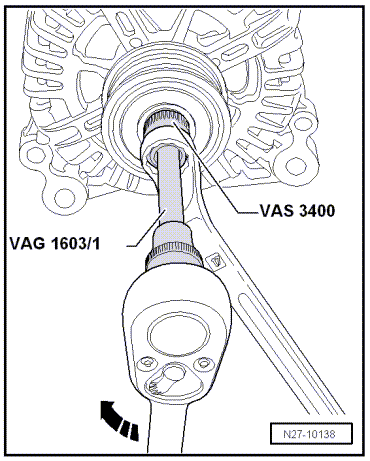

- Den Vielzahnadapter -VAS 3400- mit einem Ringschlüssel (Schlüsselweite
17) in die Keilrippenriemenscheibe mit Freilauf des Generators einsetzen.
- TORX-Schraubendrehereinsatz -V.A.G 1603/1- in die Generatorwelle
stecken.
- Schraubverbindung durch Rechtsdrehen lösen und mit dem Ringschlüssel
dagegen halten.
- Keilrippenriemenscheibe mit Freilauf mit der Hand festhalten und an der
Antriebswelle des Generators drehen, bis die Keilrippenriemenscheibe mit
Freilauf abgenommen werden kann.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes
zu beachten:
- Die Keilrippenriemenscheibe mit Freilauf zunächst mit der Hand bis zum
Anschlag auf die Antriebswelle des Generators aufschrauben.
Der Drehmomentschlüssel -V.A.G 1332- muss für die Montage der
Keilrippenriemenscheibe mit Freilauf wie folgt umgebaut werden:
- Steckeinsatz -1- entriegeln und vom
Griffteil -2- abziehen.
- Das Griffteil -2- des Drehmomentschlüssels
um 180º drehen und den Steckeinsatz wieder einsetzen.
- Die Drehrichtung des Drehmomentschlüssels am Steckeinsatz auf links
einstellen.

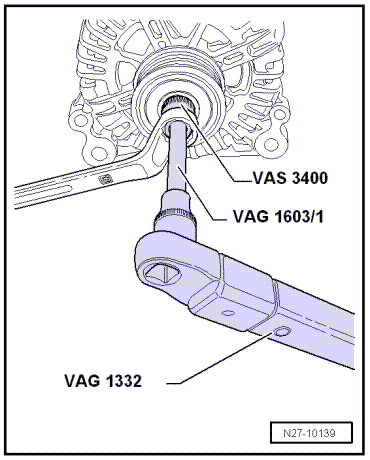

- Den TORX-Schraubendrehereinsatz -V.A.G 1603/1- in die Generatorwelle
stecken.
- Den Vielzahnadapter -VAS 3400- mit dem Ringschlüssel (Schlüsselweite 17)
gegenhalten.
- Die Keilrippenriemenscheibe mit Freilauf durch Linksdrehen der
Antriebswelle des Generators mit dem Drehmomentschlüssel -V.A.G 1332-
anziehen.
- Schraubverbindungen mit 80 Nm anziehen.
Montageübersicht
Sechskantschraube mit Scheibe und Gewindestück
M4x20, M4x15
2 Nm
Abschirmkappe für Drehstromgenerator
Kreuzschlitzschrauben
M4x20
2 Nm
...
Spannungsregler aus- und einbauen, Hersteller: Bosch
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Drehmomentschraubendreher -V.A.G 1624-
Ausbauen:
