Volkswagen Tiguan Reparaturanleitung: Lambdasonde ersetzen
Hinweis
- Die Leitungen der Lambdasonde dürfen nicht in Stand gesetzt werden, da
es dadurch zu Fehlfunktionen kommen kann.
- Sofern erforderlich der Einheitssonde beiliegende Anbauteile,
Kabelbinder oder Markierungsbänder nach Vorlage der defekten Sonde setzen.
- Identifizieren Sie gegebenenfalls die Lambdasonde anhand des
Schutzrohrs.
LSF Lambdasonde ( 4 polig ) ersetzen
Hinweis
- Sofern erforderlich der Einheitssonde beiliegende Anbauteile,
Kabelbinder oder Markierungsbänder nach Vorlage der defekten Sonde setzen.
- Die Leitungen der Lambdasonde dürfen nicht in Stand gesetzt werden, da
es dadurch zu Fehlfunktionen kommen kann.

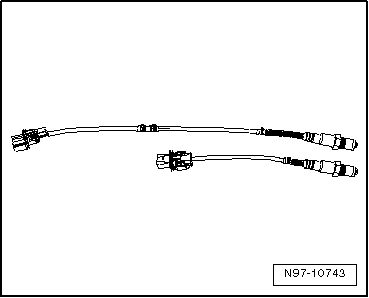

![Volkswagen Tiguan. N97-10743](/images/manuals/505/vw_tiguan_lambdasonde_ersetzen_2384.png)
- Bauen Sie die defekte Lambdasonde aus.
- Legen Sie die beiden Lambdasonden nebeneinander, sodass die
Sensorgehäuse auf einer Höhe sind.
- Überlänge der Einheitssonde (ca. 50 - 250 mm) durch Zurückbinden auf
länge der defekten Sonde und mit Kabelbindern fixieren,
-1-
- Prüfen Sie, ob das Steckgehäuse der Lambdasonde mit der Bordnetzseite
kompatibel ist.
- Ersetzen Sie ggf. den Bordnetzstecker mit dem mitgelieferten
Steckgehäuse der Lambdasonde.
![Volkswagen Tiguan. N97-10744](/images/manuals/505/vw_tiguan_lambdasonde_ersetzen_2385.png)
Hinweis
- Das Steckergehäuse ist nur bei älteren Fahrzeugen zu ersetzen. Bei neuen
Fahrzeugen passt die Codierung der Steckergehäuse.
- Achten Sie auf die Pinbelegung. Zur besseren Übersicht sind die
einzelnen Pins im neuen Steckergehäuse mit einer Farbkennzeichnung markiert.
- Zusätzliche Hinweise befinden sich auf dem Beileger der neuen
Lambdasonde.
- Bauen Sie die neue Lambdasonde in das Fahrzeug ein.
LSU Lambdasonde ( 6 polig ) ersetzen
Hinweis
- Sofern erforderlich der Einheitssonde beiliegende Anbauteile,
Kabelbinder oder Markierungsbänder nach Vorlage der defekten Sonde setzen.
- Die Leitungen dürfen nicht gecrimpt oder geschnitten werden, da sonst
die Funktion der Lambdasonde beeinträchtigt wird.
![Volkswagen Tiguan. N97-10743](/images/manuals/505/vw_tiguan_lambdasonde_ersetzen_2386.png)
- Bauen Sie die alte Lambdasonde aus.
- Legen Sie die beiden Lambdasonden nebeneinander, sodass die
Sensorgehäuse auf einer Höhe sind.
- Überlänge der Einheitssonde (ca. 50 - 250 mm) durch Zurückbinden auf
länge der defekten Sonde und mit Kabelbindern fixieren
-1-.
- Bauen Sie die neue Lambdasonde in das Fahrzeug ein.

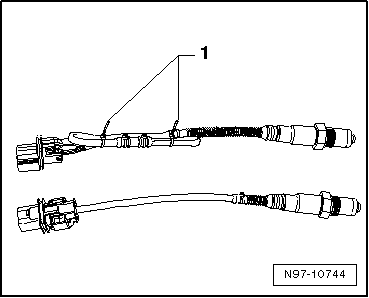

![Volkswagen Tiguan. N97-10744](/images/manuals/505/vw_tiguan_lambdasonde_ersetzen_2387.png)
Schutzrohrvarianten der Einheitslambdasonden
Hinweis
Zusätzlich zur Identifizierung über die Teilenummer, kann auch noch eine
Identifikation über das Schutzrohr erfolgen.

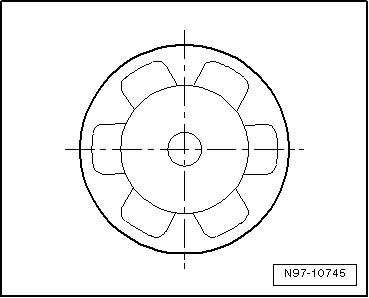

Variante D1, 6 Öffnungen zu je 3,5 mm
![Volkswagen Tiguan. N97-10745](/images/manuals/505/vw_tiguan_lambdasonde_ersetzen_2388.png)
Wird nur verwendet bei Lambdasonden LSF - 4 polig.

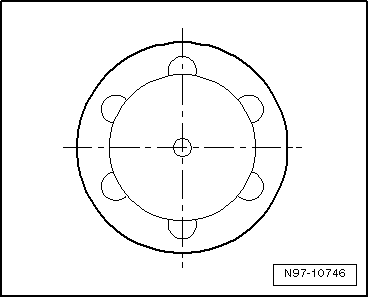

Variante D2, 6 Öffnungen zu je 2 mm
![Volkswagen Tiguan. N97-10746](/images/manuals/505/vw_tiguan_lambdasonde_ersetzen_2389.png)
Werden verwendet bei Lambdasonden LSF - 4 polig und LSU - 6 polig.

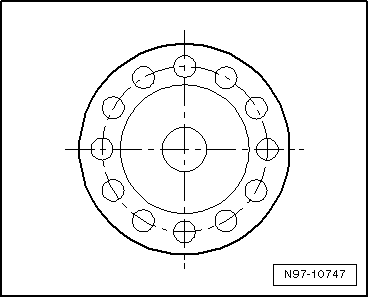

Variante D4, 12 Öffnungen zu je 1,4 mm
![Volkswagen Tiguan. N97-10747](/images/manuals/505/vw_tiguan_lambdasonde_ersetzen_2390.png)
Werden verwendet bei Lambdasonden LSF - 4 polig und LSU - 6 polig.
Anwendung vom Reparaturkoffer -VAS 6410-
Der Reparaturkoffer -VAS 6410- ermöglicht eine optimale Reparaturqualität im
Bereich der Fahrzeugelektrik. Mit den Werkzeugen können Instandsetzungsarbei ...
