ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Vorsicht!
Um Beschädigungen an der Batterie oder am Fahrzeug zu vermeiden, beachten Sie die Hinweise zu den Batterietypen.
Hinweis
Zu dem jeweiligen Fahrzeug ist das Kapitel Batterie zu beachten
Prüfen der verschiedenen Batterietypen
Prüfen einer Batterie mit Farbanzeige
ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Führen Sie die Prüfungen in folgender Reihenfolge durch:
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
Prüfen einer Vliesbatterie (AGM-Batterie)
Führen Sie die Prüfungen in folgender Reihenfolge durch:
Sichtprüfung
ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Prüfen Sie unbedingt, bevor Sie umfangreiche Messungen vornehmen, durch eine Sichtprüfung den äußeren Zustand, die Anschlüsse und den festen Sitz der Batterie.
Hinweis
Zu dem jeweiligen Fahrzeug ist das Kapitel Batterie zu beachten.
Vorsicht!
Durch die Sichtprüfung ist festzustellen:
Prüfen der Farbanzeige im Batteriedeckel
Prüfen der Farbanzeige, "3 farbig"
ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Allgemeine Informationen zur Farbanzeige:
Gültig für alle Batterien mit Index "1J0" , "7N0" und "3B0" in der Erstausrüstung und für alle Ersatzteilbatterien 191 915 105 AB und ab Index "000 915 105 AX"
Die Farbanzeige gibt Ihnen Informationen über den Säurestand und den Ladezustand der Batterie.
Bevor Sie eine Sichtprüfung vornehmen, klopfen Sie leicht und vorsichtig mit dem Griff eines Schraubendrehers auf das Sichtfenster. Luftblasen, die die Anzeige beeinträchtigen könnten, steigen hierdurch auf. Die Farbanzeige wird hierdurch genauer.
Hinweis
Drei unterschiedliche Farbanzeigen sind möglich:
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
Prüfen der Farbanzeige, "2 farbig"
ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Allgemeine Informationen zur Farbanzeige:
Die generelle Einführung der "2-farbigen" Anzeige erfolgte gleitend im Jahr 2009. Bei der "2-farbigen" Anzeige entfällt die Farbanzeige "Grün" für den Ladezustand..
Die Farbanzeige gibt Ihnen Informationen über den Säurestand der Batterie.
Der Ladezustand der Batterie kann nicht mehr über die Farbanzeige abgelesen werden, hierzu ist die Batterieprüfung zu verwenden.
Bevor Sie eine Sichtprüfung vornehmen, klopfen Sie leicht und vorsichtig mit dem Griff eines Schraubendrehers auf das magische Auge. Luftblasen, die die Anzeige beeinträchtigen könnten, steigen hierdurch auf. Die Farbanzeige des magischen Auges wird hierdurch genauer.
Hinweis
Zwei unterschiedliche Farbanzeigen sind möglich:
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.

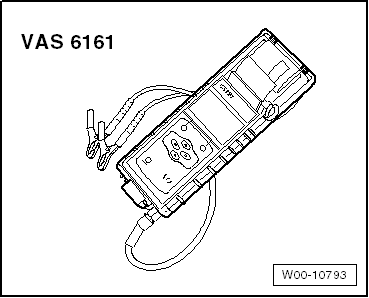

Batterietester mit Drucker -VAS 6161-
Allgemeine Beschreibung:
ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Bei Verwendung vom Batterietester mit Drucker -VAS 6161- ist es nicht erforderlich, die Batterie abzuklemmen oder auszubauen.
Der Batterietester mit Drucker -VAS 6161- belastet nicht mehr die Batterie. Er arbeitet nach dem Prinzip der dynamischen Leitwerterfassung.
Es sind alle Batterietypen im Tester abgelegt.Daten können auf einer SD - Karte gespeichert werden.
Über eine Schnittstelle oder die SD - Karte ist der Batterietester mit Drucker -VAS 6161- updatefähig, sodass alle Batteriedaten von Volkswagen immer aktuell sind.Der integrierte Temperaturfühler erhöht die Qualität der Messungen.
Optional ist ein 2D Scanner erhältlich um die Daten des 2d- Codes der Batterie direkt zu übernehmen.Hinweis
Beachten Sie die → Bedienungsanleitung des Batterietester mit DruckerVAS 6161.

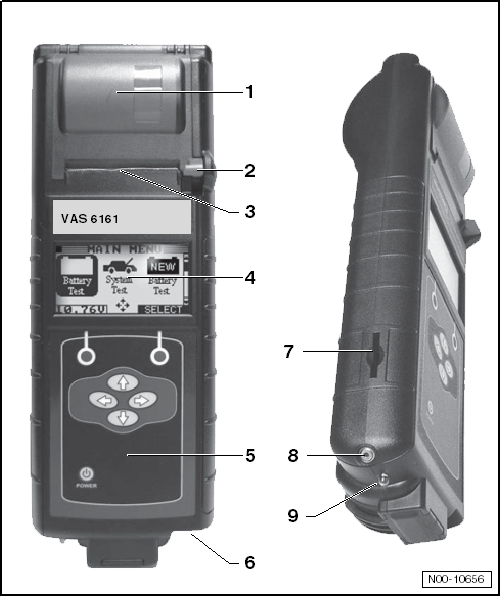

Gerätebeschreibung Batterietester mit Drucker -VAS 6161-
Batterieprüfung mit dem Batterietester mit Drucker -VAS 6161- durchführen
ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Batterieprüfung durchführen:
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
Hinweis
Achten Sie auf guten Kontakt der Prüfklemmen!
- Originalbatterien sind im Garantiemodus zu prüfen .
- Fremdbatterien sind im Servicemodus zu prüfen.
Hinweis
Garantieprüfung durchführen
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.Wartungstest durchführen
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
Hinweis
Wenn kein Scanner vorhanden ist, Fahrzeug-Identifizierungsnummer Nummer auf dem Prüfausdruck handschriftlich eintragen.
Servicetest durchführen
Hinweis
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen

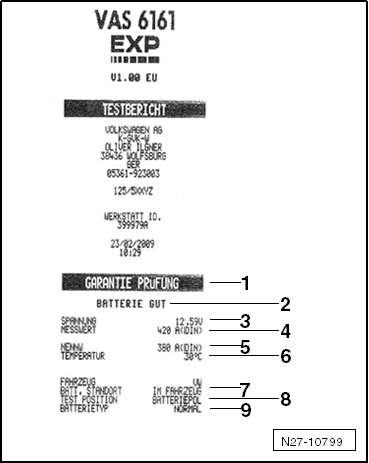

Erläuterungen zum Prüfausdruck
Hinweis
Der Prüfausdruck wird für die Gewährleistungsabwicklung benötigt.
Beurteilung des Testergebnisses
Auswertung der Batterietestergebnisse für Garantie- und Servicetest.
Batterietestergebnis | Maßnahme |
Batterie gut | Keine Maßnahme an der Batterie |
Batterie gut - Nachladen | Batterie laden. Ggf. Fehler für die Entladung suchen |
Stromaufnahmeprüfung durchführen | Stromaufnahmeprüfung durchführen. Batterie vollladen und erneut testen. |
Batterie ersetzen | Batterie abklemmen und erneut testen. Das Ergebnis "Batterie ersetzen" kann durch schwachen Kontakt der Kabel zu Stande kommen. |
Batteriezelle defekt - ersetzen | Batterie ersetzen |
Anschluss prüfen | Kabel direkt an die Batterie anschließen und nicht am Fremdstartpunkt |
Batterie verbraucht | Batterie ersetzen |
Auswertung des Batterietestergebnisses für den Wartungstest.
Batterietestergebnis | Maßnahme |
Batterie gut | Keine Maßnahme |
Batterie sofort laden | Batterie vollladen. |
Markieren als Defekt | Als Defekt kennzeichnen. |
Testeranschluss prüfen | Batterie abklemmen und erneut testen. Das Ergebnis "Testeranschluss prüfen" kann durch schwachen Kontakt der Kabel zu Stande kommen. |
Anschluss prüfen | Kabel direkt an die Batterie anschließen und nicht am Fremdstartpunkt |
Noises | Warten bis Messwert im Display erscheint. |
Batterie verbraucht | Batterie ersetzen |
Batterietester Midtronics -MCR340V- nur für Fahrzeuge USA/ Kanada
Allgemeine Beschreibung
ACHTUNG!
Verletzungsgefahr.
Beachten und lesen Sie vor Batteriearbeiten die Warn- und Sicherheitsvorschriften sorgfältig.
Entsorgen Sie Elektrolyt (Schwefelsäure/ Wassergemisch) sicher! Elektrolytabfall darf nur an die dafür ausgewiesenen Sammelstellen abgegeben werden. Die lokalen Entsorgungsrichtlinien sind einzuhalten.
Gasende Batterien dürfen nicht geprüft werden. Sonst besteht Explosionsgefahr.
ACHTUNG!
Batterien, bei denen das magische Auge hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
Hinweis
Um Beschädigungen an der Batterie oder dem Fahrzeug zu verhindern, beachten Sie die Batterietypen und Anmerkungen.Die Prüfung von Batterien in VW - Fahrzeugen darf nur mit von VW zugelassenen Batterietestern durchgeführt werden. USA/ Kanada darf der Batterietester Midtronics -MCR340V- verwendet werden.
Lesen Sie alle Sicherheitshinweise, Setup- und Bedienanweisungen der Bedienungsanleitung vom Batterietester Midtronics -MCR340V- und halten Sie sich genau daran.Weitere Informationen finden Sie im → Nr..
Folgende Lade- und Analyseverfahren gelten für alle Batterien, alle Batterieeinbauorte (Motorraum oder Kofferraum) und Batteriezwecke (Anlasser- oder Zweit-/ Komfortbatterie).Beachten Sie immer die Sicherheitsvorschriften, die Vorschriften zum Setup des Batterietesters, das Displaymenü/ die Displaytasten, LEDs und die in der → Bedienungsanleitung MCR340V beschriebenen Betriebsabläufe.
Hinweis
Alle Unterkapitel, Anmerkungen und Verweise zum zu prüfenden Fahrzeug, Batterietyp usw. sind zu beachten und einzuhalten.
Batterieprüfung mit dem Batterietester Midtronics -MCR340V- durchführen
Voraussetzungen:
ACHTUNG!
Beachten und lesen Sie vor Batteriearbeiten die Warn- und Sicherheitsvorschriften sorgfältig.
Batterien, bei denen das magische Auge hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
Hinweis
Test durchführen:
ACHTUNG!
Batterien, bei denen das magische Auge hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
Hinweis
Achten Sie auf guten Kontakt der Prüfklemmen!
Hinweis
Verwenden Sie die Druckfunktion des Midtronics -MCR340-, wenn die Testergebnisse zur Bearbeitung von Gewährleistungsanträgen erforderlich sind.
Hinweis
Verwenden Sie immer den DIN - Wert des Batterieaufklebers! Sonst verfälschen Sie das Testergebnis.
Beurteilung des Testergebnisses
Ergebnisse der Batterieprüfung:
Batterietestergebnis | Maßnahme |
Batterie gut | Keine |
Gut - Laden | Batterie laden |
Verwenden Sie Incharge | Batterie laden |
Batterie ersetzen | Batterie ersetzen → Elektrik; |
Batteriezelle defekt | Batterie ersetzen → Elektrik; |
Problembehandlung Batterietester Midtronics -MCR340V-
Das Display zeigt unter Umständen Fehler oder zustandsabhängige Meldungen an.
Im Folgenden sind die häufigsten Displaymeldungen zusammen mit Lösungsvorschlägen aufgeführt.
Hinweis
Für nicht aufgeführte Meldungen beachten Sie bitte die → Bedienungsanleitung MCR340V.
Displaymeldung | Maßnahme |
Keine Anzeige |
|
Systemrauschen |
|
Warten Sie einige Minuten und prüfen Sie erneut.
Hinweis
Haben Sie die Prüfung am Fremdstartpunkt durchgeführt und die Meldung verschwindet nicht, dann führen Sie die Prüfung direkt an der Batterie durch.
Stromaufnahmeprüfung
ACHTUNG!
Batterien, bei denen das magische Auge hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
Hinweis
Um bei entladenen Batterien schnell eine Aussage über den Batteriezustand zu bekommen, kann anhand der Stromaufnahme der Batterie während des Ladevorgangs eine Aussage getroffen werden, ob die Batterie zu ersetzen ist oder vollgeladen werden muss.
Hinweis
Beim Batterietester mit Drucker -VAS 6161- ist die Stromaufnahmeprüfung immer dann durchzuführen, wenn das Testergebnis "Stromaufnahmeprüfung durchführen" im Display erscheint.
Die Stromaufnahmeprüfung ist immer dann durchzuführen, wenn
oder
Durch Prüfung des Stromaufnahmevermögens einer Batterie beim Ladevorgang lässt sich in kurzer Zeit beurteilen, ob eine teilentladene oder tiefentladene Batterie durch Wiederaufladung wieder einsatzfähig wird.
Prüfvoraussetzungen:
- Bei der Batterieladung muss die Batterietemperatur mindestens ≥ +10 ºC sein.
- Das Ladegerät muss mindestens 30 A Ladestrom abgeben können, wie z. B. beim VAS 5095A, VAS 5900, VAS 5903
- Beim Laden mit dem Batterie-Ladegerät -VAS 5095A- muss die Stromaufnahme der Batterie mit einer Stromzange z. B. VAS 5051B/7 gemessen werden. Das Batterie-Ladegerät -VAS 5900- und das Batterie-Ladegerät -VAS 5903- zeigen die Stromaufnahme am Gerät an. Das Batterie-Ladegerät -VAS 5900- führt die Stromaufnahmeprüfung menügeführt automatisch durch.
Testergebnis:
Wenn die Stromaufnahme A größer 10 % der Nennkapazität Ah ist (z. B. >6,1 A bei 61 Ah Batterie), Batterie vollladen und erneut testen.
Hinweis
Beim Eos mit zwei 6V - Vliesbatterien muss der Ladestrom nur höher als 5 % der Nennkapazität der Batterie in Ampere sein. Als Beispiel beim Eos: Die 50-Ah-Batterie muss einen Ladestrom höher als 2,5 A nach fünf Minuten Ladung haben.
Liegt der Ladestrom fünf Minuten nach Ladebeginn niedriger als 10 % der Nennkapazität (bei 2 mal 6 Volt Batterien im Eos 5 %) in Ampere, (d. h. für eine 50-Ah-Batterie < 5A) ersetzen Sie die Batterie. Füllen Sie bei Garantie und Kulanzfällen das Batterieprüfblatt aus.
