VW Tiguan Handbuch

Volkswagen Tiguan Betriebsanleitung: Frontansicht

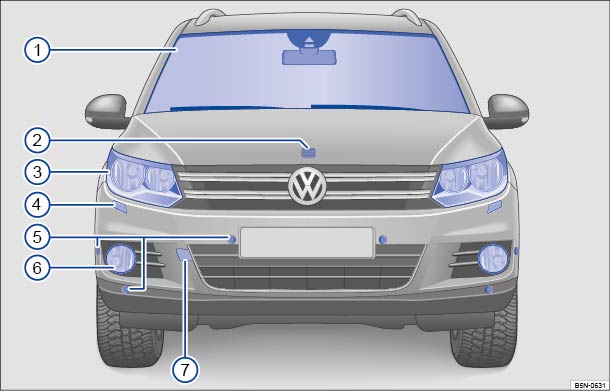

Abb. 2 Frontansicht des Fahrzeugs.

Legende für ⇒ Abb. 2 :

  1. Frontscheibe mit:

    • Frontscheibenwischer ⇒ Scheibenwischer und -wascher 
    • Innenspiegel ⇒ Spiegel 
    • Regen-Lichtsensor ⇒ Scheibenwischer und -wascher 
    • Sensor für Fernlichtregulierung ⇒ Licht 
    • Kamerasichtfenster am Spiegelfuß für Assistenzsysteme ⇒ Fahrerassistenzsysteme 
    • Fahrzeug-Identifizierungsnummer ⇒ Technische Daten 
  2. Öffnungshebel für die Motorraumklappe ⇒ Vorbereitungen zu Arbeiten im Motorraum 
  3. Frontscheinwerfer ⇒ Licht ⇒ Glühlampenwechsel 
  4. Scheinwerferreinigungsanlage ⇒ Scheibenwischer und -wascher 
  5. Ultraschallsensoren des:

    • ParkPiloten ⇒ ParkPilot 
    • Parklenkassistenten ⇒ Parklenkassistent (Park Assist) 
  6. Nebelscheinwerfer bzw. Kurvenfahrlicht ⇒ Licht ⇒ Glühlampenwechsel 
  7. Aufnahme der vorderen Abschleppöse hinter einer Abdeckung ⇒ An- und Abschleppen 

Die Positionen ③, ④, ⑤ und ⑥ sind an der gleichen Stelle links und rechts vorhanden.

    Seitenansicht
    Abb. 1 Seitenansicht des Fahrzeugs. Legende für ⇒ Abb. 1 : Tankklappe ⇒ Tanken  Türöffnungshebel ⇒ Türen ⇒ Notschließen oder -öffnen  Dachreling ⇒ Dachgepä ...

    Heckansicht
    Abb. 3 Heckansicht des Fahrzeugs. Legende für ⇒ Abb. 3 : Dachantenne ⇒ Verbraucherinformationen  Hochgesetzte Bremsleuchte Heckscheibe: Heckscheibenbeheizung ⇒ Hei ...
