Volkswagen Tiguan Reparaturanleitung: Antennenanlagen RCD 310, 510, RNS 310, 315, 510, Premium 8

Allgemeine Hinweise

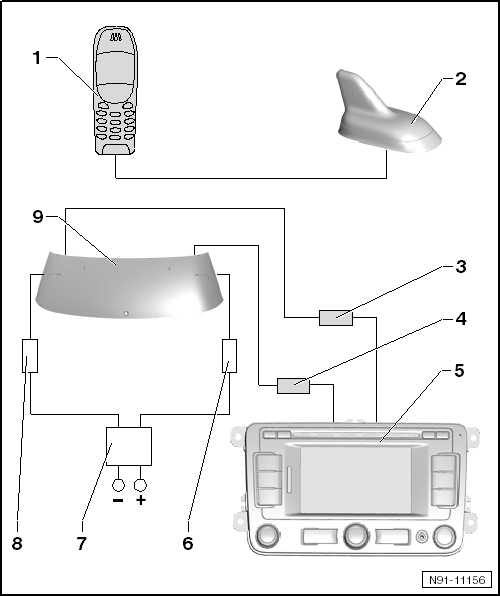

Übersicht über die Diversity-Antennenanlage und Navigation (je nach Radio bzw. Radio-Navigationssystem)

1. Handy -R54-
   • optional
2. Antenne -R66-
   • aufgebaut auf dem Dach
   • nur eingebaut bei entsprechenden Ausstattungen wie Telefon, Navigation oder Standheizung mit Fernbedienung
   • aus- und einbauen
3. Antennenmodul links -R108-
   • für den Empfang von FM
   • Diversity-Antenne FM 2
   • Impedanzwandler
4. Antennenmodul rechts -R109-
   • für den Empfang von AM/FM
   • Diversity-Antenne AM/FM 1
   • Impedanzwandler
5. Radio -R- oder Steuergerät mit Anzeigeeinheit für Radio und Navigationssystem -J503-
   • RNS 310
   • RNS 315
6. Frequenzfilter für Frequenzmodulation (FM) in der Minusleitung -R178-
   • hat die Aufgabe, zu verhindern, dass die Antennensignale gegen Masse kurzgeschlossen werden
   • Einbauort in der Heckklappe
7. Frequenzfilter für Amplitudenmodulation (AM) -R177-
   • hat die Aufgabe, zu verhindern, dass die Antennensignale gegen Masse kurzgeschlossen werden
   • Einbauort in der Heckklappe
8. Frequenzfilter für Frequenzmodulation (FM) in der Plusleitung -R179-
   • hat die Aufgabe, zu verhindern, dass die Antennensignale gegen Masse kurzgeschlossen werden
   • Einbauort in der Heckklappe
9. Heckscheibenantenne -R130-

Übersicht über die Diversity-Antennenanlage, DAB-Radioempfang und Navigation

1. Handy -R54-
   • optional
2. Antenne -R66- ohne DAB-Radioempfang
   • aufgebaut auf dem Dach
   • nur eingebaut bei entsprechenden Ausstattungen wie Telefon, Navigation oder Standheizung mit Fernbedienung
   • aus- und einbauen
3. Antenne -R66- mit DAB-Radioempfang
   • aufgebaut auf dem Dach
   • nur eingebaut bei entsprechenden Ausstattungen wie Telefon, Navigation, DAB-Radioempfang oder Standheizung mit Fernbedienung
   • aus- und einbauen
4. Antennenmodul links -R108-
   • für den Empfang von FM
   • Diversity-Antenne FM 2
   • Impedanzwandler
5. Antennenleitung für optionales "DAB", digitaler Radioempfang
6. Antennenmodul rechts -R109-
   • für den Empfang von AM/FM
   • Diversity-Antenne AM/FM 1
   • Impedanzwandler
7. Radio -R- oder Steuergerät mit Anzeigeeinheit für Radio und Navigationssystem -J503-
   • RCD 310
   • RCD 510
   • RNS 510
8. Frequenzfilter für Frequenzmodulation (FM) in der Minusleitung -R178-
   • hat die Aufgabe, zu verhindern, dass die Antennensignale gegen Masse kurzgeschlossen werden
   • Einbauort in der Heckklappe
9. Frequenzfilter für Amplitudenmodulation (AM) -R177-
   • hat die Aufgabe, zu verhindern, dass die Antennensignale gegen Masse kurzgeschlossen werden
   • Einbauort in der Heckklappe
10. Frequenzfilter für Frequenzmodulation (FM) in der Plusleitung -R179-
    • hat die Aufgabe, zu verhindern, dass die Antennensignale gegen Masse kurzgeschlossen werden
    • Einbauort in der Heckklappe
11. Heckscheibenantenne -R130-
