Volkswagen Tiguan Reparaturanleitung: Lautsprecheranlagen
Hinweis
- In Verbindung mit dem Radio "RCD 300" besteht das Soundsystem vorn aus
einem 3-Wege-System mit jeweils einem Tieftonlautsprecher, einem Mittel- und
einem Hochtonlautsprecher in den vorderen Türen links und rechts. Optional
kann im Fahrzeugfond zusätzlich in jeder Tür ein 2-Wege-System mit jeweils
einem Tieftonlautsprecher und einem Hochtonlautsprecher eingebaut sein.
- In Verbindung mit dem "RNS 510" sind immer Lautsprecher vorn und hinten
eingebaut.
- In Verbindung mit dem Radioanlage "RCD 500" sind immer Lautsprecher vorn
und hinten eingebaut.
- Alle Lautsprecher sind passive Lautsprecher.
Tieftonlautsprecher vorn aus- und einbauen
Hinweis
Der Aus- und Einbau erfolgt auf der linken und rechten Seite in gleicher
Weise.
Ausbauen:
Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
- Schalten Sie die Zündung und alle elektrischen Verbraucher aus und
ziehen Sie den Zündschlüssel ab.
Um einen Lautsprecher ersetzen zu können, muss zuerst die Türverkleidung
ausgebaut werden,
→ Karosserie-Montagearbeiten Innen; oder,
→ Karosserie-Montagearbeiten Innen;

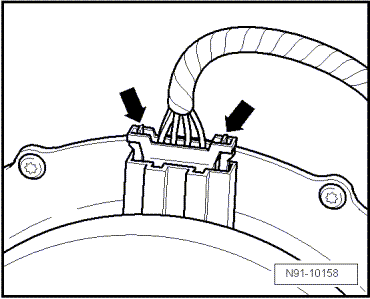

- Lösen Sie die Verriegelung der Steckverbindung
-Pfeile- und ziehen Sie diese ab.

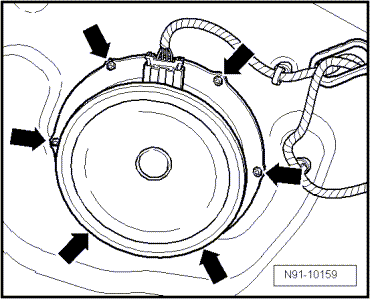

- Bohren Sie die Nieten -Pfeile- mit einem
geeigneten Bohrer (<4,5mm) aus und nehmen Sie den Lautsprecher heraus.
Hinweis
- Entfernen Sie unbedingt alle Bohrspäne aus der Tür, da sonst
Korrosionsschäden die Folge sind.
- Wenn durch das Ausbohren der Nieten Lackschäden entstanden sind,
beseitigen Sie diese Bitte sofort.
Einbauen:
- Befestigen Sie beim Einbau den neuen Lautsprecher mit speziellen
Blindnieten (Teilenummer beachten!)
Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Tieftonlautsprecher hinten aus- und einbauen (4-Türer)
Hinweis
Der Aus- und Einbau erfolgt auf der linken und rechten Seite in gleicher
Weise.
Ausbauen:
Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
- Schalten Sie die Zündung und alle elektrischen Verbraucher aus und
ziehen Sie den Zündschlüssel ab.
Um einen Lautsprecher ersetzen zu können, muss zuerst die Türverkleidung
ausgebaut werden
→ Karosserie Montagearbeiten Innen;
- Lösen Sie die Verriegelung der Steckverbindung
-Pfeile- und ziehen Sie diese ab.

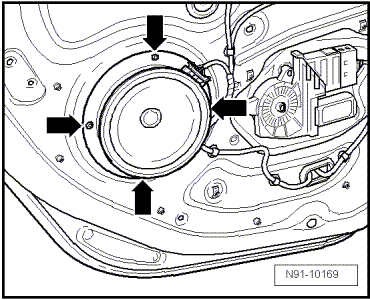

- Bohren Sie die Nieten -Pfeile- mit einem
geeigneten Bohrer aus und nehmen Sie den Lautsprecher heraus.
Hinweis
- Entfernen Sie unbedingt alle Bohrspäne aus der Tür, da sonst
Korrosionsschäden die Folge sind.
- Wenn durch das Ausbohren der Nieten Lackschäden entstanden sind,
beseitigen Sie diese Bitte sofort.
Einbauen:
- Befestigen Sie beim Einbau den neuen Lautsprecher mit speziellen
Blindnieten (Teilenummer beachten!).
Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Tieftonlautsprecher hinten aus-und einbauen (2-Türer)
Hinweis
Der Aus- und Einbau erfolgt auf der linken und rechten Seite in gleicher
Weise.
Ausbauen:
Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
- Schalten Sie die Zündung und alle elektrischen Verbraucher aus und
ziehen Sie den Zündschlüssel ab.
Um einen Lautsprecher ersetzen zu können, muss zuerst die Seitenverkleidung
ausgebaut werden
→ Karosserie Montagearbeiten Innen;
Hinweis

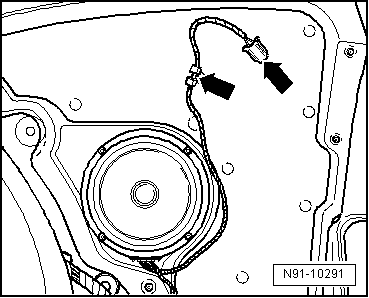

Beim Abnehmen der Seitenverkleidung kann es aufgrund einer kurzen
Leitungsverbindung von der Leitungsbefestigung zur Steckverbindung für den
Hochtonlautsprecher -Pfeile- dazu kommen, dass der
Hochtonlautsprecher von der Seitenverkleidung abbricht. Nehmen Sie deshalb die
Seitenverkleidung entsprechend vorsichtig ab.
- Trennen Sie die Steckverbindung am Hochtonlautsprecher und nehmen Sie
die Seitenverkleidung dann endgültig ab.
- Lösen Sie die Verriegelung der Steckverbindung
-Pfeile- und ziehen Sie diese ab.

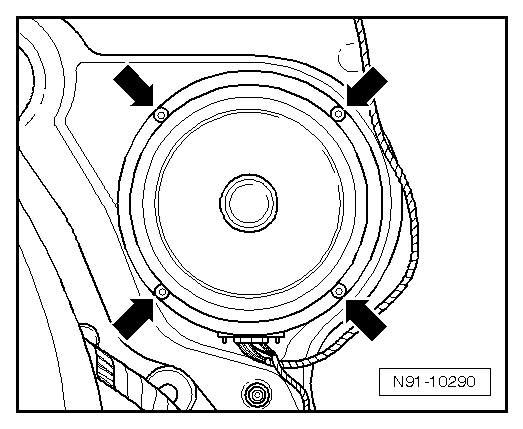

- Bohren Sie die Nieten -Pfeile- mit einem
geeigneten Bohrer aus und nehmen Sie den Lautsprecher heraus.
Hinweis
- Entfernen Sie unbedingt alle Bohrspäne aus der Seitenwand, da sonst
Korrosionsschäden die Folge sind.
- Wenn durch das Ausbohren der Nieten Lackschäden entstanden sind,
beseitigen Sie diese Bitte sofort.
Einbauen:
- Befestigen Sie beim Einbau den neuen Lautsprecher mit speziellen
Blindnieten (Teilenummer beachten!).
Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Mitteltonlautsprecher vorn aus- und einbauen
Hinweis
- Die Mitteltonlautsprecher sind von hinten an der Türverkleidung
befestigt.
- Der Aus- und Einbau erfolgt auf der linken und rechten Seite in gleicher
Weise.
Ausbauen:
Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
- Schalten Sie die Zündung und alle elektrischen Verbraucher aus und
ziehen Sie den Zündschlüssel ab.
Um einen Lautsprecher ersetzen zu können, muss zuerst die Türverkleidung
ausgebaut werden,
→ Karosserie-Montagearbeiten Innen; oder,
→ Karosserie-Montagearbeiten Innen;
- Lösen Sie die Verriegelung der Steckverbindung
-Pfeile- und ziehen Sie diese ab.

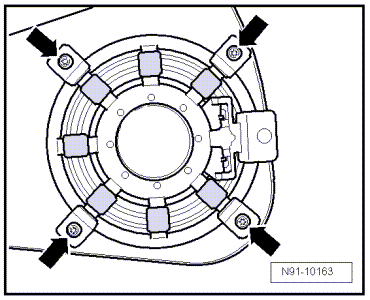

- Schrauben Sie die Schrauben aus dem Lautsprecher heraus und nehmen sie
diesen ab.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Hochtonlautsprecher vorn aus- und einbauen
Hinweis
- Der Hochtonlautsprecher ist bei jeder vorderen Tür im Spiegeldreieck
eingebaut.
- Der Aus- und Einbau erfolgt auf der linken und rechten Seite in gleicher
Weise.
Ausbauen:
Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
- Schalten Sie die Zündung und alle elektrischen Verbraucher aus und
ziehen Sie den Zündschlüssel ab.
Um einen Lautsprecher ersetzen zu können, muss zuerst die Türverkleidung
ausgebaut werden,
→ Karosserie-Montagearbeiten Innen; oder,
→ Karosserie-Montagearbeiten Innen;

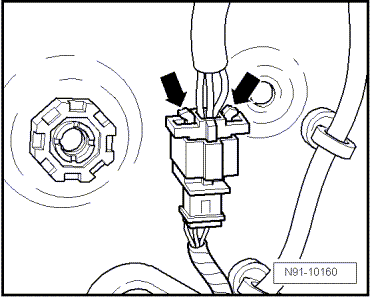

- Trennen Sie die Steckverbindung in der Leitung zum Lautsprecher
-Pfeile-.

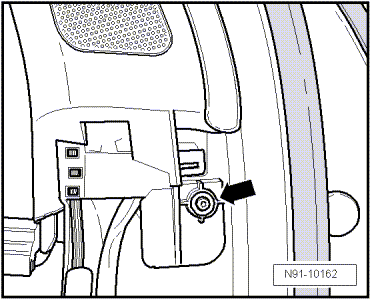

- Schrauben Sie die Schraube -Pfeil- heraus.
- Clipsen Sie die Verkleidung mit dem Lautsprecher zusammen ab.

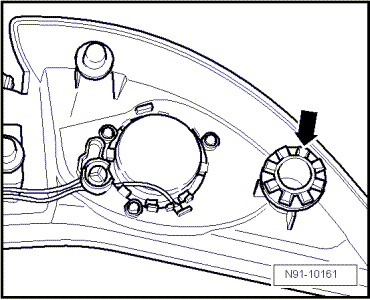

- Falls nach dem Ausbau der Plastikclip -Pfeil-
an der Verkleidung geblieben ist, so nehmen Sie ihn ab und stecken Sie ihn
an den dafür vorgesehenen Montageort in der Tür.
Andernfalls kann die Verkleidung des Spiegeldreiecks nicht mehr korrekt
eingebaut werden.
Der Lautsprecher kann nur in Verbindung mit der Verkleidung des
Spiegeldreiecks ersetzt werden.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!
Hochtonlautsprecher hinten aus- und einbauen (2-Türer)
Hinweis
- Der Aus- und Einbau erfolgt auf der linken und rechten Seite in gleicher
Weise.
- Nach dem Ausbau des Hochtonlautsprechers muss die Lautsprecherblende
immer ersetzt werden.
- Die Hochtonlautsprecher sind von hinten an der Seitenverkleidung
befestigt.
Ausbauen:
Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
- Schalten Sie die Zündung und alle elektrischen Verbraucher aus und
ziehen Sie den Zündschlüssel ab.
Um einen Lautsprecher ersetzen zu können, muss zuerst die Seitenverkleidung
ausgebaut werden
→ Karosserie Montagearbeiten Innen;
Hinweis
Beim Abnehmen der Seitenverkleidung kann es aufgrund einer kurzen
Leitungsverbindung von der Leitungsbefestigung zur Steckverbindung für den
Hochtonlautsprecher -Pfeile- dazu kommen, dass der
Hochtonlautsprecher von der Seitenverkleidung abbricht. Nehmen Sie deshalb die
Seitenverkleidung entsprechend vorsichtig ab.
- Trennen Sie die Steckverbindung am Hochtonlautsprecher und nehmen Sie
die Seitenverkleidung dann endgültig ab.

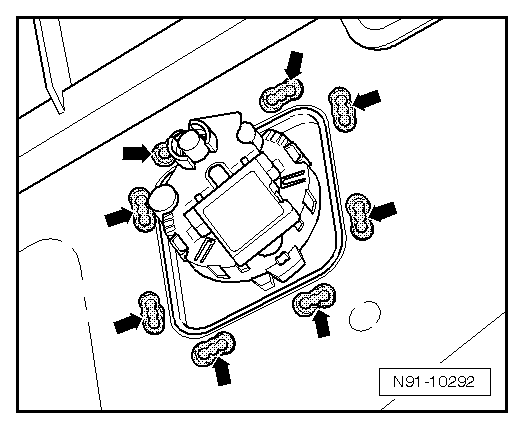

- Schneiden Sie die verschweißten Kunststoffclipse an der
Lautsprecherblende ab -Pfeile-.
- Nehmen Sie die Blende und den Lautsprecher aus der Türverkleidung
heraus.
Einbauen:
- Stecken Sie die Lautsprecherblende in die Türverkleidung ein.
- Stecken Sie den Lautsprecher auf die Kunststoffclipse der
Lautsprecherblende auf.
- Verschweißen sie die Kunststoffclipse mit einem Lötkolben
-Pfeile-.
Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Hinweis
Zusätzliche Informationen,
→ Bedienungsanleitungen.
