Volkswagen Tiguan Reparaturanleitung: Bauteileübersicht

Montageübersicht - Rad

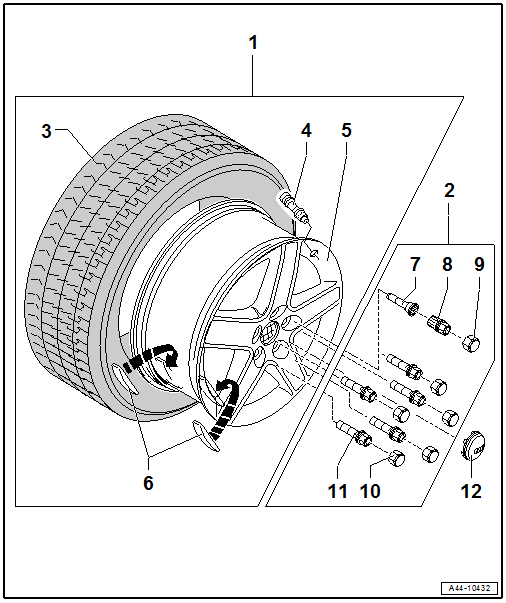

Montageübersicht - Rad, konventionell

1. Rad
   • Rad montieren
2. Radschrauben
   • unterschiedliche Ausführungen
3. Reifen
4. Ventil/Sensor für Reifendruck
   • Ventil immer ersetzen
   • nur Ventil gemäß
5. Felge
   • Montagehinweise beachten
6. Klebeauswuchtgewichte
   • maximal 60 Gramm je Felgenhorn zulässig
   • Scheibenrad an der zu klebenden Stelle schmutz- und fettfrei reinigen
   • Schutzfolie abziehen
   • Auswuchtgewichte an dafür vorgesehene Flächen ankleben
7. Diebstahlhemmende Radschraube
   • Montagehinweise beachten
   • Handhabung
8. Adapter für diebstahlhemmende Radschraube
   • auf Radschraube aufstecken
9. Abdeckkappe für diebstahlhemmende Radschrauben
10. Abdeckkappen für Radschrauben
11. Radschrauben
    • Anzugsdrehmoment: → Fahrwerk, Achsen, Lenkung;

Hinweis

darauf achten, dass die richtigen Radschrauben montiert werden → Elektronischen Ersatzteilkatalog "ETKA"

• Montagehinweise beachten

12. Nabenabdeckung
    • aus- und einbauen

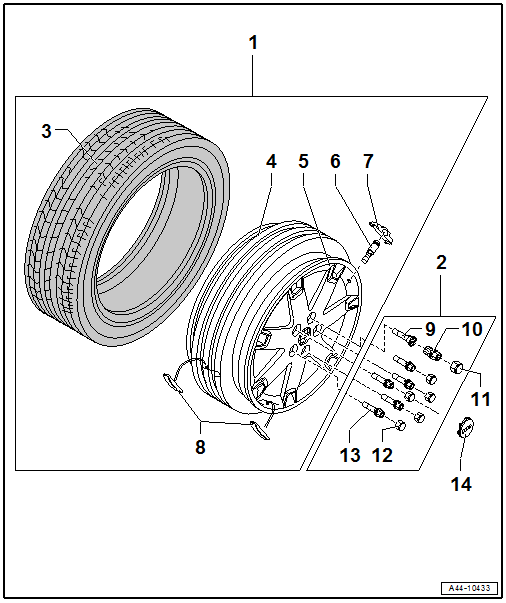

Montageübersicht - Rad, PAX

1. Rad
   • Rad montieren
2. Radschrauben
   • unterschiedliche Ausführungen
3. Pax- Reifen
   • Beschriftung auf der Seitenwand des Reifens
4. Stützring
5. Rad für Pax- Reifen
   • Montagehinweise beachten
6. Metallventilkörper
   • nur Ventil gemäß → ETKA verbauen
   • wird komplett geliefert
7. Radelektronik
   • Batterien müssen komplett ersetzt werden
   • Restlebensdauer, Temperatur, Luftdruck ist über Diagnose mit Fahrzeugdiagnose-, Mess- und Informationssystem -VAS 5051- auslesbar

Radelektronik System Beru

Radelektronik System Siemens

8. Klebeauswuchtgewichte
   • maximal 60 Gramm je Felge zulässig
   • Scheibenrad an der zu klebenden Stelle schmutz- und fettfrei reinigen
   • Schutzfolie abziehen
   • Auswuchtgewichte an dafür vorgesehene Flächen ankleben
9. Diebstahlhemmende Radschraube
   • Montagehinweise beachten
   • Handhabung
10. Adapter für diebstahlhemmende Radschraube
    • auf Radschraube aufstecken
11. Abdeckkappe für diebstahlhemmende Radschrauben
12. Abdeckkappen für Radschrauben
13. Radschrauben

Hinweis

darauf achten, dass die richtigen Radschrauben montiert werden → Elektronischen Ersatzteilkatalog "ETKA"

• Montagehinweise beachten

14. Nabenabdeckung
    • aus- und einbauen
