Volkswagen Tiguan Reparaturanleitung: Reifenkontrollanzeige

Allgemeines:

Das System Reifenkontrollanzeige ist Bestandteil der Software im Steuergerät für ABS -J104-. Das System dient zur Erkennung von langsamen, schleichenden Reifendruckverlusten an einem Rad. Ereignisspeichereinträge zur Reifenkontrollanzeige werden im Steuergerät für ABS -J104- abgelegt. Die Reifenkontrollanzeige vergleicht mithilfe der ABS-Drehzahlfühler die Drehzahl und somit den Abrollumfang der einzelnen Räder.

Nach folgenden Arbeiten bzw. Änderungen muss bei eingeschalteter Zündung der Taster für Reifenkontrollanzeige -E492- so lange gedrückt werden, bis ein Bestätigungston ertönt:

• Änderung der Reifenfülldrücke
• Wechsel eines oder mehrerer Räder
• Tausch der Räder, z. B. von vorn nach hinten
• Ab- und Anbau eines oder mehrerer Räder

Bei Veränderung des Abrollumfangs eines Rades wird dies durch Aufleuchten der Kontrollleuchte für Reifendruckkontrollanzeige -K220- im Schalttafeleinsatz signalisiert. Der Abrollumfang eines Reifens kann sich verändern durch:

• zu geringen Reifendruck
• Strukturschäden am Reifen
• einseitige Belastung des Fahrzeugs
• stärkere Belastung einer Achse, zum Beispiel bei Anhängerbetrieb
• bei Einsatz von Schneeketten
• bei montiertem Notrad
• Ersatz eines Rades

Systemfehler im Antiblockiersystem

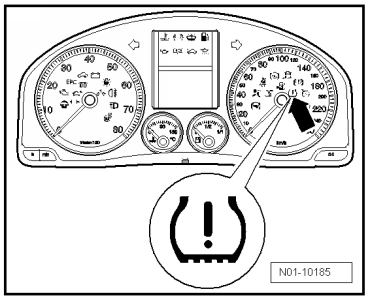

Wenn ein Fehler im ABS durch die Kontrollleuchte für ESP und ASR -K155- oder die Kontrollleuchte für Antriebsschlupfregelung -K86- angezeigt wird, dann leuchtet auch die Kontrollleuchte für Reifendruckkontrollanzeige -K220--Pfeil-. Es ist aber kein Fehler im System für die Reifenkontrollanzeige abgelegt.

Die Kontrollleuchte kann nicht durch Drücken des Tasters für Reifenkontrollanzeige -E492- gelöscht werden. In diesem Fall führen Sie bitte folgende Schritte aus:

• → Fahrzeugdiagnosetester anschließen und "Geführte Fehlersuche " anwählen.

Fahrwerk

Bremsanlage

01 - Eigendiagnosefähiges System TRW 450

03 - Antiblockiersystem ABS/EDS/ASR/ESP

03 - Funktionen

Anpassung -J104 mit Reifen-Kontroll-Anzeige

Den Anweisungen auf dem Bildschirm folgen, um die Grundeinstellung vorzunehmen.

Grundeinstellung durchführen

Die Grundeinstellung muss nach jeder Änderung an den Rädern durchgeführt werden.

• Zündung muss eingeschaltet sein.
• Fahrzeug muss mit angezogener Handbremse stehen.

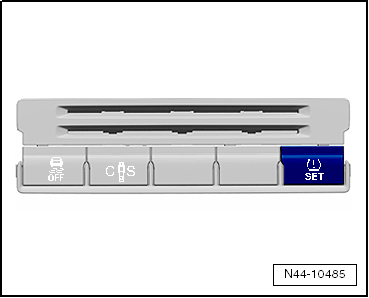

• Taster SET in der Mittelkonsole drücken, bis ein Signalton ertönt.

Der Signalton bestätigt die Grundeinstellung.
