Volkswagen Tiguan Reparaturanleitung: Saugrohr

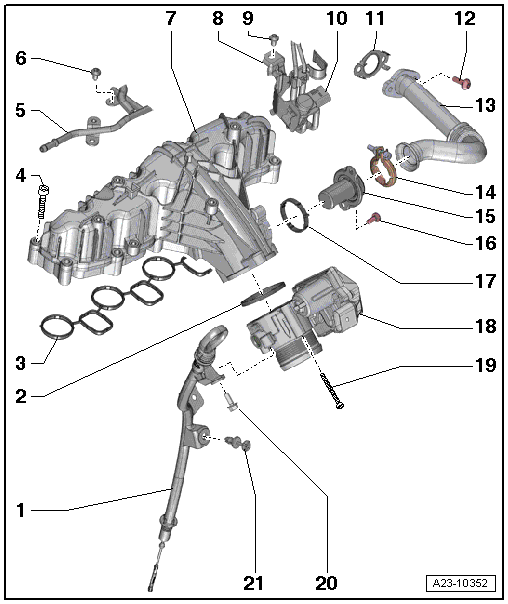

Montageübersicht - Saugrohr

  1. Führungsrohr
    • für Ölmessstab
  2. Dichtring
    • ersetzen
  3. Dichtung
    • ersetzen
  4. 8 Nm
  5. Kraftstoffrücklaufleitung
  6. 9 Nm
  7. Saugrohr
    • aus- und einbauen
  8. Halter
    • für Umschaltventil für Kühler der Abgasrückführung -N345-
  9. 9 Nm
  10. Umschaltventil für Kühler der Abgasrückführung -N345-
  11. Dichtung
    • ersetzen
  12. 20 Nm
  13. Verbindungsrohr
    • zum Kühler für Abgasrückführung
  14. Schelle, 5 Nm
    • ersetzen
  15. Stutzen
    • für Abgasrückführung
  16. 8 Nm
  17. Dichtring
    • ersetzen
  18. Drosselklappensteuereinheit -J338-
    • mit Drosselklappenpotenziometer -G69-
    • aus- und einbauen
  19. 8 Nm
  20. 9 Nm
  21. Clip

Saugrohr aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

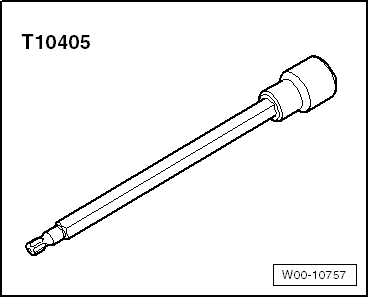

  • Steckeinsatz Torx T 30 -T10405-

Volkswagen Tiguan. W00-10757

Ausbauen

ACHTUNG!

  • Sauberkeitsregeln und Anweisungen bei allen Arbeiten am Kraftstoffsystem lesen.
  • Diese Sauberkeitsregeln und Anweisungen sind unbedingt vor und während der Arbeit zu beachten.
  • Motorabdeckung ausbauen.
  • Geräuschdämpfung ausbauen.

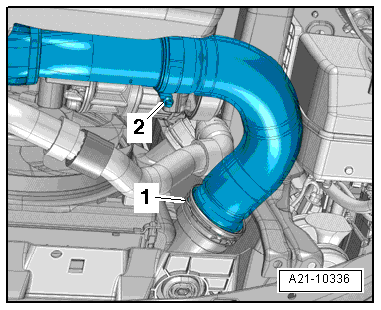

  • Luftführungsschlauch ausbauen, dazu Schlauchschelle -2- lösen.

Volkswagen Tiguan. A21-10336

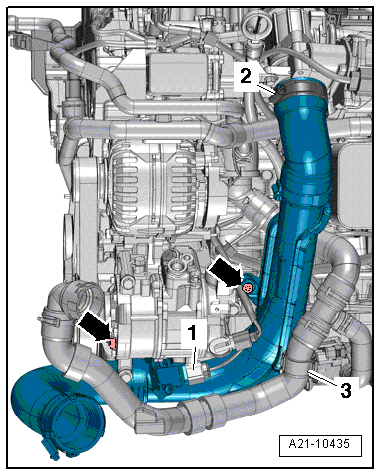

  • Schrauben -Pfeile- herausdrehen.
  • Schlauchschelle -2- an der Drosselklappensteuereinheit -J338- lösen, Luftführungsrohr abziehen und in Einbaulage belassen.
  • Elektrische Steckverbindungen an den Glühstiftkerzen trennen.

Volkswagen Tiguan. A21-10435

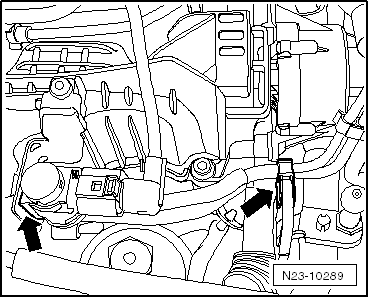

  • Umschaltventil für Kühler der Abgasrückführung -N345--Pfeil links- aus dem Halter nehmen und zur Seite legen.

Volkswagen Tiguan. N23-10289

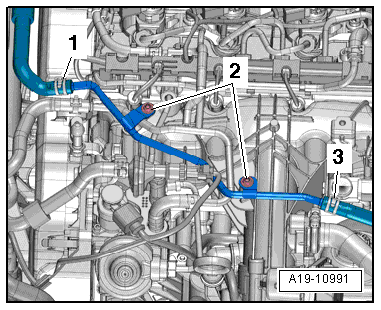

  • Schrauben -2- herausdrehen, Kühlmittelrücklaufleitung zur Seite legen.

Volkswagen Tiguan. A19-10991

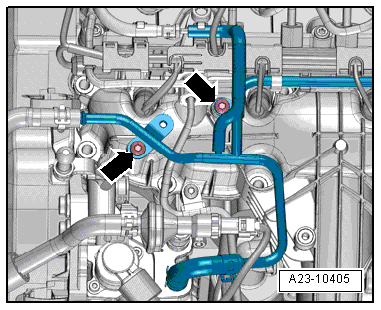

  • Schrauben -Pfeile- herausdrehen, Kraftstoffrücklaufleitung zur Seite legen.

Volkswagen Tiguan. A23-10405

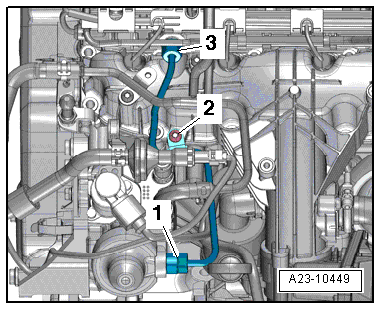

  • Schraube -2- und Überwurfmuttern -1, 3- herausdrehen, Hochdruckleitung abnehmen.
  • Kraftstoffverteiler ausbauen.

Volkswagen Tiguan. A23-10449

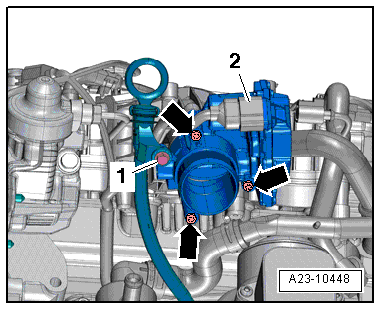

  • Elektrische Steckverbindung -2- an der Drosselklappensteuereinheit -J338- trennen.
  • Schraube -1- für Führungsrohr für Ölmessstab herausdrehen.
  • Wenn vorhanden, Stütze zwischen Drosselklappensteuereinheit und Kurbelgehäuse ausbauen.

Volkswagen Tiguan. A23-10448

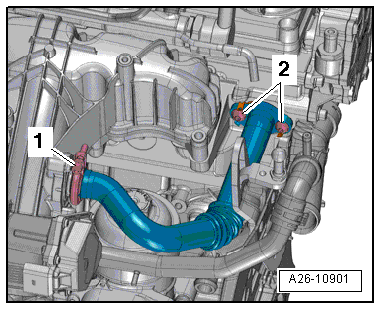

  • Schelle -1- öffnen und abnehmen.

Volkswagen Tiguan. A26-10901

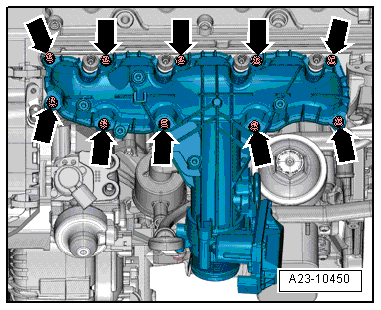

  • Schrauben -Pfeile- für Saugrohr mit dem Steckeinsatz Torx T 30 -T10405- von außen nach innen über Kreuz herausdrehen.
  • Saugrohr vorsichtig herausnehmen.

Volkswagen Tiguan. A23-10450

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

  • Anzugsdrehmoment

Hinweis

Dichtungen ersetzen.

  • Schrauben für Saugrohr von innen nach außen über Kreuz festziehen.
  • Luftführungsrohr einbauen.
  • Kraftstoffverteiler einbauen.
  • Geräuschdämpfung einbauen.

Drosselklappensteuereinheit aus- und einbauen

Ausbauen

  • Motorabdeckung ausbauen.
  • Geräuschdämpfung ausbauen.

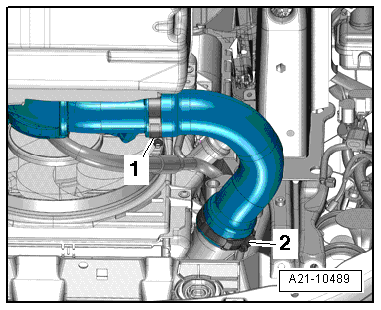

  • Luftführungsschlauch ausbauen, dazu Schlauchschellen -1- und -2- lösen.

Volkswagen Tiguan. A21-10489

  • Schrauben -Pfeile- herausdrehen.
  • Kühlmittelschlauch -3- frei legen.
  • Schlauchschelle -2- lösen.
  • Elektrische Steckverbindung -1- am Ladedruckgeber -G31- trennen und Luftführungsrohr abnehmen.

Volkswagen Tiguan. A21-10435

  • Elektrische Steckverbindung -2- trennen.
  • Schraube -1- für Führungsrohr für Ölmessstab herausdrehen.
  • Schrauben -Pfeile- herausdrehen, Drosselklappensteuereinheit -J338- abnehmen.

Volkswagen Tiguan. A23-10448

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

  • Anzugsdrehmoment

Hinweis

O-Ring ersetzen.
