Volkswagen Tiguan Reparaturanleitung: Ein- und Auslassventile

Ventilmaße

Hinweis

Ein- und Auslassventile dürfen nicht nachgearbeitet werden. Nur das Einschleifen ist zulässig.

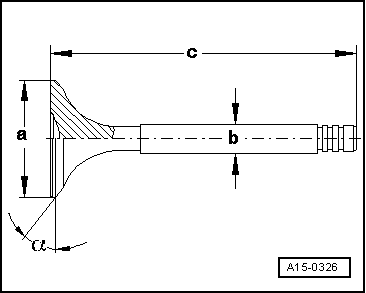

Maß Einlassventil Auslassventil
Ø a mm 28,10 26,00
Ø b mm 5,975 5,965
c mm 99,30 99,10
α ∠º 45 45

Volkswagen Tiguan. A15-0326

Ventilsitze nacharbeiten

Hinweis

Die Ventilsitze dürfen wegen der engen Toleranzen nicht nachgearbeitet werden.

Ventilführungen prüfen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

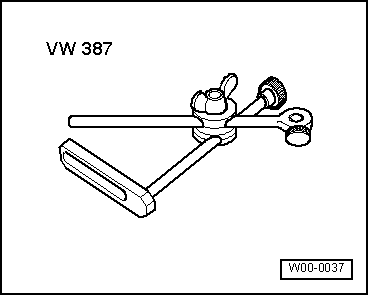

  • Universal-Messuhrhalter -VW 387-

Volkswagen Tiguan. W00-0037

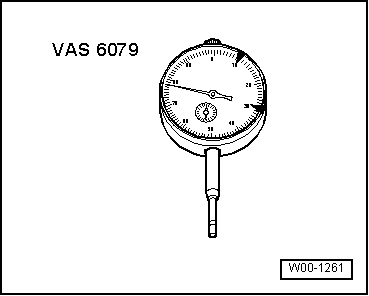

  • Messuhr -VAS 6079-

Volkswagen Tiguan. W00-1261

Arbeitsablauf

Hinweis

  • Wenn das Ventil im Rahmen einer Reparatur ersetzt wird, zur Messung neues Ventil verwenden.
  • Wegen der unterschiedlichen Schaftdurchmesser darf nur ein Einlassventil in der Einlassführung und ein Auslassventil in der Auslassführung verwendet werden.

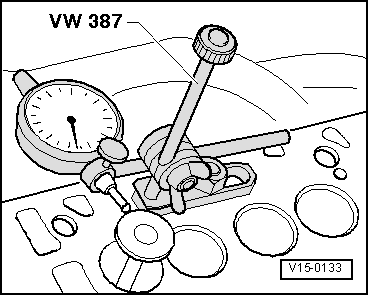

  • Messuhr -VAS 6079- mit Universal-Messuhrhalter -VW 387- am Zylinderkopf befestigen.
  • Ventil in die Ventilführung stecken.
  • Das Ventilschaftende muss mit der Führung abschließen.
  • Kippspiel ermitteln.
  • Verschleißgrenze: 1,0 mm.
  • Wenn die Verschleißgrenze überschritten wird, Messung mit neuen Ventilen wiederholen.
  • Wenn die Verschleißgrenze weiterhin überschritten wird, Zylinderkopf wechseln.

Volkswagen Tiguan. V15-0133

Hinweis

Die Ventilführungen können nicht gewechselt werden.

Ventile prüfen

  • Ventile am Schaft und an der Sitzfläche auf Einlaufspuren prüfen.
  • Wenn deutliche Einlaufspuren zu erkennen sind, Ventil wechseln.
