Volkswagen Tiguan Betriebsanleitung: Quer zur Fahrbahn einparken (Modus 1)

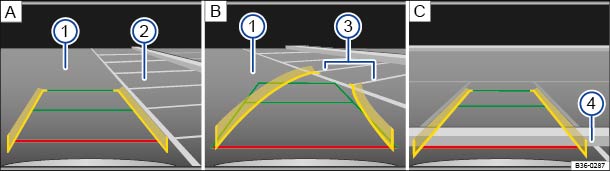

Abb. 163 Bildschirmanzeige der Rückfahrkamera: Einparken im Modus 1.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 
Legende für ⇒ Abb. 163 :
Symbol Bedeutung
Parkbox suchen.
Ausgewählte Parkbox ansteuern.
Rangieren.
Rote Linie: Markiert den Sicherheitsabstand. Die rote Linie befindet sich etwa 0,4 Meter hinter dem Fahrzeug auf der Fahrbahn.
Diese Linie zur Orientierung verändert sich nicht durch den Lenkeinschlag.
Grüne Linien: Zeigen die Verlängerung des Fahrzeugs nach hinten an. Der dargestellte grüne Bereich endet etwa 2 Meter hinter dem Fahrzeug auf der Fahrbahn.
Diese Linien zur Orientierung verändern sich nicht durch den Lenkeinschlag.
Gelbe Linien: Markieren die seitlichen Begrenzungen, abhängig vom Lenkeinschlag. Der dargestellte gelbe Bereich endet etwa 2 Meter hinter dem Fahrzeug auf der Fahrbahn.
Fahrbahn.
Ausgewählte Parkbox.
Seitliche Begrenzungslinien der ausgewählten Parkbox.
Hintere Begrenzung der Parkbox, z. B. Bordstein.

Alle Längenangaben der Linien zur Orientierung beziehen sich auf ein Fahrzeug, das auf einer waagerechten Fläche steht.

Einparken mit der Rückfahrkamera (Modus 1)

  Folgende Handlungen durchführen:
1. Die Voraussetzungen zum Einparken mit der Rückfahrkamera müssen erfüllt sein ⇒ Betriebshinweise .
2. Vor dem Vorbeifahren an der ausgewählten Parkbox Taste drücken.
3. Langsam an der Parkbox vorbeifahren.
4. Fahrzeug vor der Parkbox ② positionieren ⇒ Abb. 163  .
5. Rückwärtsgang einlegen.
6. Langsam rückwärtsfahren und dabei so lenken, dass die gelben Linien entlang der seitlichen Begrenzungslinien ③ in die ausgewählte Parkbox führen .
Folgende Meldung beachten: Fahrweg kontrollieren!⇒ !
7. Fahrzeug in der ausgewählten Parkbox so ausrichten, dass die grünen und gelben Linien mit den seitlichen Begrenzungslinien ③ der ausgewählten Parkbox übereinstimmen.
8. Spätestens wenn die rote Linie die hintere Begrenzung, z. B. den Bordstein ④, erreicht hat, das Fahrzeug stoppen .
