Volkswagen Tiguan Betriebsanleitung: Anhängevorrichtung nachrüsten

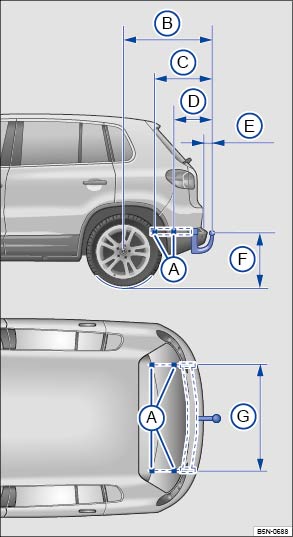

Abb. 113 Maße und Befestigungspunkte zum Nachrüsten einer Anhängevorrichtung.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 

Volkswagen empfiehlt, das Nachrüsten einer Anhängevorrichtung von einem Fachbetrieb durchführen zu lassen. Es können beispielsweise Umbaumaßnahmen an dem Kühlsystem erforderlich sein oder Wärmeabschirmbleche montiert werden. Volkswagen empfiehlt dafür den Volkswagen Partner.

Die Abstandsmaße sind beim nachträglichen Einbau einer Anhängevorrichtung in jedem Fall einzuhalten. Das kleinere angegebene Maß von der Mitte des Kugelkopfs bis zur Fahrbahn ⇒ Abb. 113Ⓕ  darf auf keinen Fall unterschritten werden. Das gilt auch bei voll beladenem Fahrzeug einschließlich der maximalen Stützlast.

Abstandsmaße⇒ Abb. 113 :

  1. Befestigungspunkte.
  2. 966 mm
  3. 602 mm
  4. 355 mm
  5. min. 68 mm
  6. 350 – 420 mm
  7. 1051 mm

Warnung

Unsachgemäße oder falsch angeschlossene elektrische Leitungen können zu Funktionsstörungen der gesamten Fahrzeugelektronik sowie zu Unfällen und schweren Verletzungen führen.
  • Niemals die elektrische Anlage des Anhängers direkt mit den elektrischen Anschlüssen der Rückleuchten oder anderen ungeeigneten Stromquellen verbinden. Nur geeignete Stecker zum Anschließen des Anhängers verwenden.
  • Nachträglichen Einbau einer Anhängevorrichtung am Fahrzeug von einem Fachbetrieb durchführen lassen.

Warnung

Eine falsch angebaute oder ungeeignete Anhängevorrichtung kann dazu führen, dass sich der Anhänger vom Zugfahrzeug löst. Das kann schwere Unfälle und tödliche Verletzungen verursachen.

Nur Anhängevorrichtungen verwenden, die von Volkswagen für den entsprechenden Wagentyp frei gegeben sind.
