Volkswagen Tiguan Betriebsanleitung: Variabler Gepäckraumboden

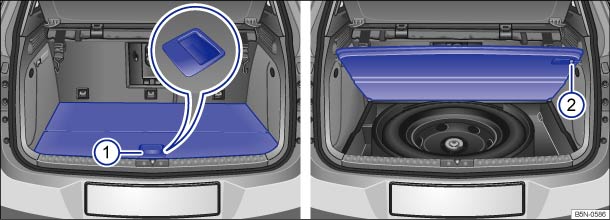

Abb. 104 Im Gepäckraum: Variablen Gepäckraumboden öffnen und sichern.

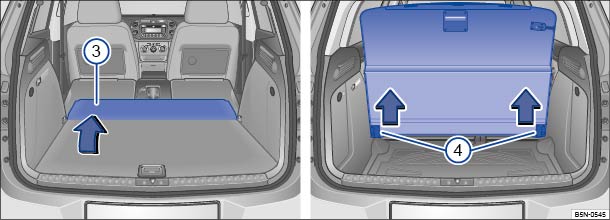

Abb. 105 Im Gepäckraum: Gepäckraum nach vorn oder unten erweitern.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 

Der variable Gepäckraumboden ist in der Höhe verstellbar.

Gepäckraumboden öffnen und schließen

  • Gegebenenfalls das Gepäcknetz aushängen ⇒ Gepäcknetz .
  • Zum Öffnen in die Griffmulde ⇒ Abb. 104①  fassen und Gepäckraumboden ganz nach oben klappen.
  • Zum Sichern den Haltestift ⇒ Abb. 104②  nach rechts drücken.
  • Zum Schließen den Haltestift ⇒ Abb. 104②  nach links drücken und Gepäckraumboden nach unten führen und ablegen.

Gepäckraum nach vorn erweitern

  • Gepäckraumabdeckung ausbauen ⇒ Gepäckraumabdeckung .
  • Hintere Kopfstützen ausbauen ⇒ Sitzposition einstellen .
  • Beide Teile der Rücksitzbank nach vorn schieben ⇒ Sitzposition einstellen .
  • Rücksitzlehnen nach vorn klappen ⇒ Sitzposition einstellen .
  • Abdeckung ⇒ Abb. 105③  nach vorn klappen.

Gepäckraum nach unten erweitern

  • Gepäckraumabdeckung ausbauen ⇒ Gepäckraumabdeckung .
  • Gepäckraumboden anheben, von den seitlichen Bolzen ⇒ Abb. 105④  abziehen und nach hinten aus dem Fahrzeug nehmen.

Unter dem variablen Gepäckraumboden kann sich ein Schaumträger mit Notrad ⇒ Abb. 104  oder das Ablagemanagement ⇒ Abb. 106  befinden. Zum Ausbau ggf. Notrad herausnehmen und Schaumträger bzw. Ablagemanagement aus dem Gepäckraum herausheben.

Hinweis

Den Gepäckraumboden beim Schließen nicht fallen lassen, immer nach unten führen. Die Verkleidungen oder der Gepäckraumboden könnten beschädigt werden.
