Volkswagen Tiguan Reparaturanleitung: Haldex-Kupplung - Montageübersicht

Die Haldex-Kupplung wird bei eingebautem Achsantrieb aus- und eingebaut.

  1. Sechskantschraube, 50 Nm
    • 4 Stück
  2. Haldex-Kupplung
    • mit Steuergerät
    • aus- und einbauen Golf 2004 ► und Passat 2006 ►
    • aus- und einbauen Tiguan, Passat CC, CC und Golf 2009 ►
  3. Rundschnurring
    • immer ersetzen
    • mit Hochleistungs-Öl für die Haldex-Kupplung einsetzen
  4. Achsantrieb

Haldex-Kupplung aus- und einbauen - Tiguan, Passat CC, CC 2010 ► und Golf 2009 ►

Haldex-Kupplung ausbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Tiguan. W00-0427

  • Auffangwanne für Werkstattkräne -VAS 6208-

Volkswagen Tiguan. W00-10228

  • Motor -und Getriebeheber -V.A.G 1383 A- mit Universalaufnahme -V.A.G 1359/2-

Volkswagen Tiguan. W00-0120

  • Das vordere Abgasrohr -A- mit Spanngurt -T10038- am Mittellager der Kardanwelle abfangen.

Volkswagen Tiguan. N39-10323

  • Abgasanlage an der Klemmhülse - Pfeile- trennen und hinteren Teil der Abgasanlage ausbauen
  • Geräuschdämpfung unterhalb Motor/Getriebe ausbauen.

Volkswagen Tiguan. V26-0733

  • Die Schrauben -1- und -2- der Pendelstütze herausdrehen.

Volkswagen Tiguan. N39-10232

  • Schrauben -Pfeile- des Zwischenlagers der Kardanwelle ca. 2 Umdrehungen lösen.

Volkswagen Tiguan. N39-10215

  • Motor und Getriebe nach vorn drücken und in dieser Lage mit einem geeigneten Holzstück -A- fixieren.

Volkswagen Tiguan. N39-10233

Damit es später nicht durch Unwucht zu Geräuschen kommt:

Volkswagen Tiguan. N01-0453

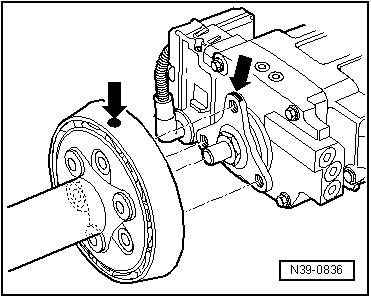

  • Sind keine Markierungen -Pfeile- vorhanden, Position der Kardanwelle zum Flansch am Achsantrieb kennzeichnen.

Volkswagen Tiguan. N39-0836

  • Kardanwelle mit Gelenkscheibe vom Achsantrieb abschrauben.
  • Einen Putzlappen auf die Tunnelstrebe legen.
  • Kardanwelle mit Gelenkscheibe vom Achsantrieb abziehen, und auf der Tunnelstrebe ablegen.

Volkswagen Tiguan. A39-0281

Hinweis

Zum Herausnehmen der Haldex-Kupplung wird genügend Freigang zur Gelenkscheibe benötigt.

  • Dazu die Tunnelstrebe nur lösen, nicht abschrauben.
  • Auffangwanne für Werkstattkräne -VAS 6208- unter den Achsantrieb stellen.
  • Ablassschraube -A- herausschrauben und Hochleistungs-Öl für Haldex-Kupplung vollständig ablassen.

Volkswagen Tiguan. A39-10047

  • Steckverbindung -2- am Steuergerät für Allradantrieb -J492- trennen.

Volkswagen Tiguan. N39-10090

  • Auffangwanne für Werkstattkräne -VAS 6208- unter den Achsantrieb stellen.
  • Ablassschraube -A- mit neuem Dichtring einschrauben und mit 30 Nm anziehen.

Volkswagen Tiguan. A39-10047

  • Befestigungsschrauben -Pfeile- herausdrehen und Haldex-Kupplung aus dem Achsantrieb hinten herausziehen.

Volkswagen Tiguan. A39-10058

Haldex-Kupplung einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

  • Alle zueinander gekennzeichneten Teile in der ursprünglichen Position einbauen.
  • Neuen Rundschnurring -Pfeil- einsetzen und mit Hochleistungs-Öl für Haldex-Kupplung leicht ölen.

Volkswagen Tiguan. N39-10103

  • Haldex-Kupplung in den Achsantrieb hinten einsetzen.
  • Schrauben -Pfeile- mit Anziehdrehmoment festziehen.

Volkswagen Tiguan. A39-10058

  • Steckverbindung -2- am Steuergerät für Allradantrieb -J492- anstecken.
  • Kardanwelle festziehen. Anzugsdrehmomente.

Volkswagen Tiguan. N39-10090

  • Zwischenlager spannungsfrei ausrichten und festziehen. Anzugsdrehmomente.
  • Tunnelstrebe festziehen → Karosserie-Montagearbeiten Außen;

Volkswagen Tiguan. N39-10215

  • Pendelstütze mit "neuen" Schrauben festziehen. Anzugsdrehmomente → Fahrwerk, Achsen, Lenkung;
  • Bauen Sie die Abgasanlage ein und richten Sie anschließend die Abgasanlage spannungsfrei ein.
  • Geräuschdämpfung einbauen → Karosserie-Montagearbeiten Außen;
  • Füllen Sie neues Hochleistungs-Öl für Haldex-Kupplung ein und prüfen Sie den Ölstand in der Haldex-Kupplung.

Volkswagen Tiguan. N39-10232

Anziehdrehmoment:

Bauteil   Nm
Haldex-Kupplung an Achsantrieb hinten 50

Haldex-Kupplung (Generation IV) zerlegen und zusammenbauen - Montageübersicht - Tiguan, Passat CC, CC 2010 ►, Sharan 2011 ► und Golf 2009 ►

Die Haldex-Kupplung wurde weiterentwickelt. Mit Einsatz des Tiguan hat eine neue Haldex-Kupplung (Generation "Haldex IV") eingesetzt. Sie wird auch in den Passat CC, CC 2010 ► und in den Golf 2009 ► eingebaut.

Informationen finden Sie im:

  • Nr.414

  1. Dichtring
    • mit Hochleistungs-Öl für Haldex-Kupplung benetzen und einsetzen
    • immer ersetzen
  2. Gehäuse für Haldex-Kupplung
    • Haldex-Kupplung aus- und einbauen
  3. Steuergerät für Allradantrieb -J492-
    • mit Ventil für Steuerung des Öffnungsgrads der Kupplung -N373-
    • aus- und einbauen
  4. Schrauben
    • 6 Nm
  5. Dichtring für Flansch/Kardanwelle
    • ersetzen
  6. Flansch für Kardanwelle
    • aus- und einbauen
  7. Mutter
    • 210 Nm
    • mit Sicherungsmittel -D 000 600- sichern
  8. Schrauben
    • 4 Stück
    • Anzugsdrehmoment 50 Nm
  9. Verschlussdeckel
    • für Ölfiltergehäuse
    • Filterwechsel ist nicht erforderlich
  10. Verschlussdeckel
    • für Druckspeicher

ACHTUNG!

Niemals den Deckel öffnen

  1. Dichtring
    • 2 Stück
    • Durchmesser 34 mm
    • für Pumpe für Haldexkupplung -V181-
    • mit Hochleistungs-Öl für Haldex-Kupplung benetzen und einsetzen
    • immer ersetzen
  2. Pumpe für Haldexkupplung -V181-
    • aus- und einbauen
  3. Schrauben
    • 6 Nm
    Steuergerät für Allradantrieb -J492- - Montageübersicht, Tiguan, Passat CC, CC 2010 ►, Sharan 2011 ► und Golf 2009 ►
    Die Haldex-Kupplung wurde weiterentwickelt. Mit Einsatz des Tiguan 2008 ► hat eine neue Haldex-Kupplung (Generation "Haldex IV") eingesetzt. Sie wird auch in den Passat CC, CC 2010 ►, Sharan 2 ...

    Ölstand im Achsantrieb hinten prüfen oder Öl nachfüllen - Tiguan, Passat CC, CC 2010 ►, Sharan 2011 ► und Golf 2009 ►
    Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel Befüllvorrichtung -VAS 6291 A- Adapter -VAS 6262/2- Ohne Abbildung: Drehmomentschlüssel -V.A.G 1331- Prüfvor ...
