Volkswagen Tiguan Reparaturanleitung: Dachreling

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel 5... 50 Nm -V.A.G 1331-

Volkswagen Tiguan. W00-0427

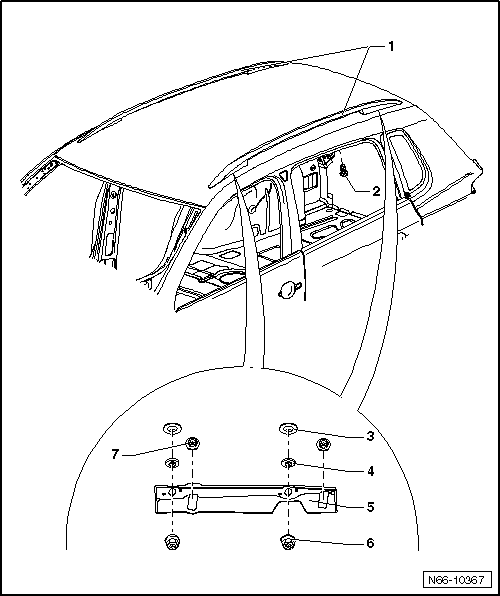

Dachreling - Montageübersicht

  1. Dachreling
    • ausbauen
    • einbauen
  2. Schraube
  3. Obere Kegelscheibe
  4. Untere Kegelscheibe
  5. Haltewinkel
    • aus- und einbauen
    • einen neuen Haltewinkel einbauen
  6. Sechskantmutter
    • Verschraubung der Dachreling
    • 4 Stück je Seite
    • Anzugsdrehmoment: 10 Nm
  7. Schraube
    • Verschraubung des Haltewinkels
    • 2 Stück je Halter
    • Anzugsdrehmoment: 10 Nm

Dachreling aus- und einbauen

Ausbauen

Hinweis

  • Wird die Dachreling nur auf einer Seite ausgebaut, genügt es den Formhimmel auf dieser Seite abzusenken.
  • Wird die Dachreling auf beiden Seiten ausgebaut, muss der Formhimmel komplett ausgebaut werden.

  • Lösen Sie den Formhimmel auf einer Seite so weit, dass er abgesenkt werden kann → Karosserie, Karosserie-Montagearbeiten Innen;

Beim Absenken des Formhimmels und den folgenden Arbeiten dürfen keine Beschädigungen am Formhimmel entstehen.

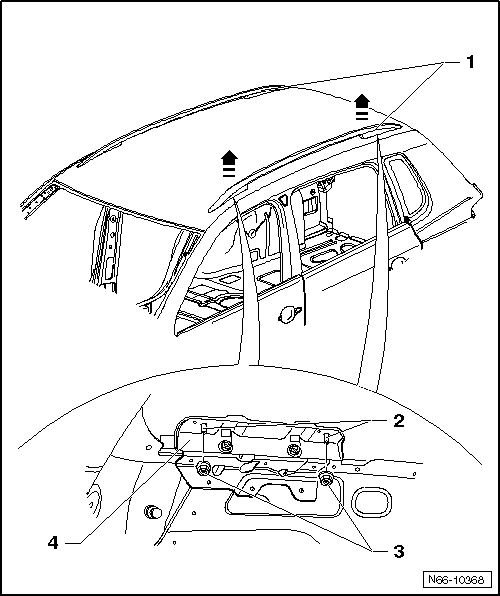

  • Drehen Sie die Muttern -3- von den Gewindebolzen -2- der Dachreling ab.
  • Führen Sie die Dachreling -1- mit den Gewindebolzen nach oben aus den Haltewinkeln -3- heraus und heben Sie die Dachreling gleichmäßig -Pfeile- vom Dach ab.

Die Haltewinkel -4- bleiben beim Ausbau der Dachreling im Fahrzeug.

Einbauen

  • Alle Haltewinkel -4- sind eingebaut
  • Setzen Sie die Dachreling -1- gleichmäßig auf das Dach auf. Beginnen Sie dabei mit dem vorderen Gewindebolzen -2-.
  • Befestigen Sie die Muttern -3-: Anzugsdrehmoment: 10 Nm.

Haltewinkel für Dachreling aus- und einbauen

Haltewinkel ausbauen

Hinweis

  • Soll der Haltewinkel wieder eingebaut werden, ist darauf zu achten, dass alle Kegelscheiben in den Toleranzausgleichen an ihrem Platz bleiben.
  • Es sind immer eine untere und eine obere Kegelscheibe zu verwenden.
  • Die Kegelscheiben dürfen nicht vertauscht werden.

Haltewinkel einbauen

Hinweis

Die Kegelscheiben -3 und 4- dürfen nicht vertauscht werden.

Wenn Sie die Kegelscheiben mit Klebeband gesichert haben, ziehen Sie das Klebeband vor dem Einbau ab.

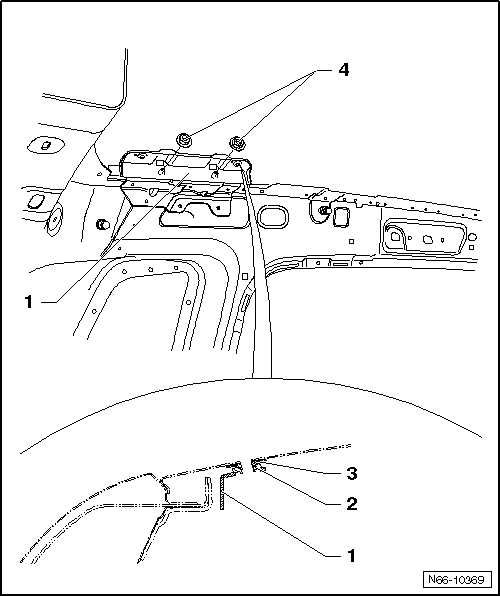

  • Achten Sie auf den richtigen Sitz der Kegelscheiben -3 und 4-.
  • Setzen Sie erst die Dachreling -1- auf das Dach, führen Sie dann den Haltewinkel -5- über den Gewindebolzen, bis die Kegelscheiben -3 und 4- zentriert sind.
  • Drehen Sie die Muttern -6- so weit fest, bis der Haltewinkel am Dach anliegt.
  • Drehen Sie die Muttern-7- fest, Anzugsdrehmoment: 10 Nm
  • Drehen Sie jetzt die Muttern -6- fest, Anzugsdrehmoment: 10 Nm
  • Entstehen Beulen um die Stützfüße der Dachreling, stellen Sie den Haltewinkel nach.

Neuen Haltewinkel einbauen

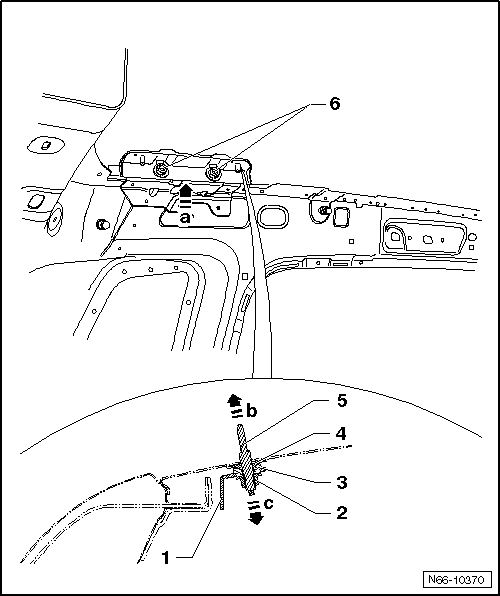

  • Setzen Sie den neuen Haltewinkel -1- ein, bis die Fixierstifte -5- im Dach verrasten -Pfeil a-.
  • Drehen Sie die Muttern-6- fest, Anzugsdrehmoment: 10 Nm
  • Ziehen Sie den Fixierstift -5- nach oben -Pfeil b- heraus und die Fixierkappe -2- nach unten -Pfeil c- ab.
  • Entstehen Beulen um die Stützfüße der Dachreling, stellen Sie den Haltewinkel nach.
