Volkswagen Tiguan Reparaturanleitung: Radhausschale

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel 2... 10 Nm -V.A.G 1783-

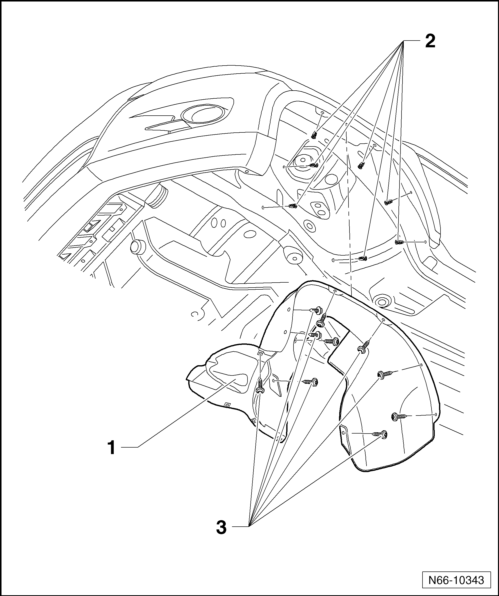

Radhausschale vorn Montageübersicht

Hinweis

• Die Darstellung erfolgt für die linke Seite. Für die rechte Seite ist sinngemäß daraus abzuleiten.
• Je nach Modellvariante müssen beim Ausbau und Einbau geringfügige Abweichungen berücksichtigt werden.
• Die Radhausschale vorn besteht aus Vorder- und Hinterteil.

1. Radhausschale
   • Material - PP/EPDM
   • aus- und einbauen
2. Spreizmutter
   • 7 Stück
3. Schraube
   • 11 Stück
   • Anzugsdrehmoment: 2 Nm

Radhausschale vorn aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Radhausschale vorn. Der Aus- und Einbau der rechten Radhausschale vorn ist sinngemäß daraus abzuleiten.

Ausbauen

• Rad abschrauben → Fahrwerk;
• Drehen Sie die Schrauben -2- heraus.
• Ziehen Sie die Radhausschale -1- ab.

Einbauen

• Kontrollieren Sie die Einsteckmuttern auf Beschädigungen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

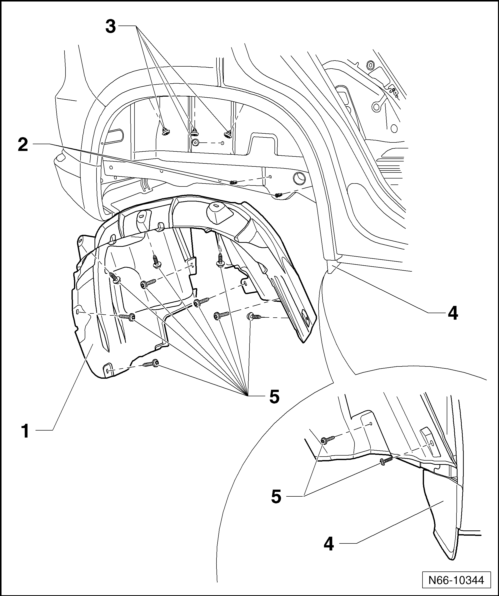

Radhausschale hinten Montageübersicht

Hinweis

Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist sinngemäß daraus abzuleiten.

1. Radhausschale
   • Material - PP/EPDM
   • aus- und einbauen
2. Spreizmutter
3. Einsteckmutter
   • gasdicht
   • 3 Stück
4. Schwellerabdeckung hinten
5. Schraube
   • 10 Stück
   • Anzugsdrehmoment: 2 Nm

Radhausschale hinten aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die rechte Radhausschale hinten. Der Aus- und Einbau der linken Radhausschale hinten ist sinngemäß daraus abzuleiten.

Ausbauen

• Rad abschrauben → Fahrwerk;
• Drehen Sie die Schrauben -5- heraus.
• Ziehen Sie die Radhausschale -1- im hinteren Bereich ab.
• Ziehen Sie die Radhausschale -1- aus der Schwellerabdeckung-4- nach oben heraus.

Einbauen

Hinweis

Die Einsteckmuttern -3- sind gasdicht.

• Kontrollieren Sie die Einsteckmuttern-3- auf Beschädigungen.
• Stecken Sie die Radhausschale -1- von oben in die Schwellerabdeckung-4- hinein.
• Drücken Sie die Radhausschale -1- in das Radhaus hinein.
• Drehen Sie die Schrauben -5- fest, Anzugsdrehmoment: 2 Nm.

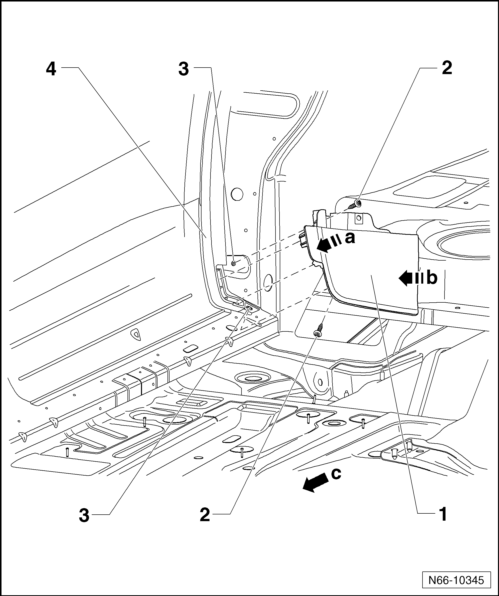

Schwellerabdeckung aus- und einbauen

Ausbauen

Hinweis

Der -Pfeil c- zeigt in Fahrtrichtung.

• Drehen Sie die Schrauben -2- heraus.
• Ziehen Sie die Schwellerabdeckung -1- aus den Verrastungen-Pfeile a und b- heraus.

Einbauen

Hinweis

Der -Pfeil c- zeigt in Fahrtrichtung.

• Kontrollieren Sie die Einsteckmuttern-3- auf Beschädigungen.
• Drücken Sie die Schwellerabdeckung -1- in die Verrastungen-Pfeile a und b- hinein.
• Drehen Sie die Schrauben -2- fest, Anzugsdrehmoment: 2 Nm.
