Volkswagen Tiguan Reparaturanleitung: Schlossträger

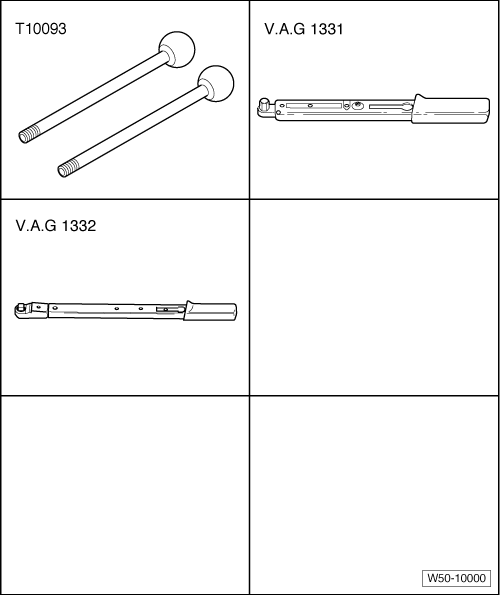

Werkzeuge

Benötigte Spezialwerkzeuge, Betriebseinrichtungen, Prüf- und Messgeräte sowie Hilfsmittel

  • Führungsstange -T 10093-
  • Drehmomentschlüssel 5... 50 Nm -V.A.G 1331-
  • Drehmomentschlüssel 40... 200 Nm -V.A.G 1332-

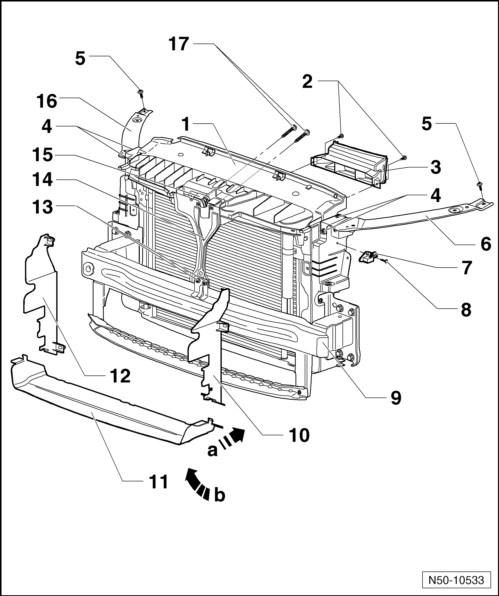

Schlossträger - Montageübersicht

  1. Schlossträger mit Anbauteilen
    • aus- und einbauen
    • Servicestellung
  2. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 2 Nm
  3. Luftführung
  4. Schraube
    • 2 je Seite
    • Anzugsdrehmoment: 8 Nm
  5. Schraube
    • 1 je Seite
    • Anzugsdrehmoment: 8 Nm
  6. Haltewinkel links
  7. Crashsensor für Frontairbag Fahrerseite -G283-
    • nicht für alle Länder
    • links und rechts
    • für Frontairbag Fahrerseite -G283-
    • für Frontairbag Beifahrerseite -G284-
  8. Schraube
    • Anzugsdrehmoment: 6 Nm
  9. Querträger
  10. Luftleitteil links
  11. Luftleitteil unten
  12. Luftleitteil rechts
  13. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 8 Nm
  14. Schlossstütze
  15. Schloss
  16. Haltewinkel links
  17. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 12 Nm

Servicestellung

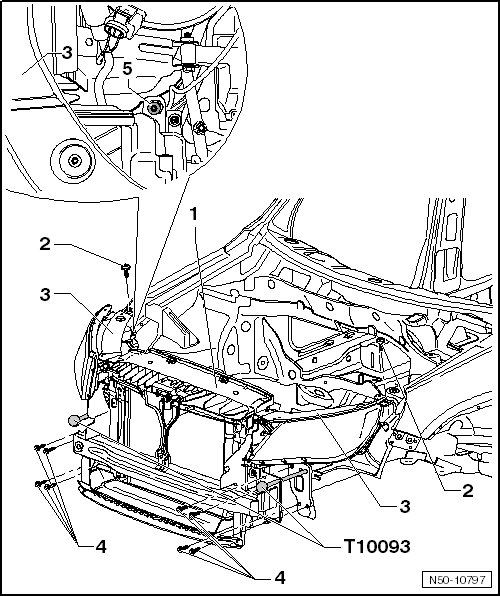

Servicestellung durchführen

  • Stoßfängerabdeckung (für 18º Böschungswinkel) vorn ausbauen
  • Stoßfängerabdeckung (für 28º Böschungswinkel) vorn ausbauen
  • Bei Fahrzeugen mit Ladeluftkühler die Druckschläuche lösen
  • Drehen Sie die Schrauben -4- an den Längsträgern links und rechts heraus.
  • Drehen Sie die Schraube -5- hinten am Scheinwerfer links und rechts heraus.
  • Schrauben Sie die Führungsstange -T 10093- am linken und rechten Längsträger ein.
  • Drehen Sie die Schrauben -2- links und rechts oben an den Haltewinkeln -3- heraus.
  • Der Schlossträger -1- mit den Haltewinkeln-3- kann auf die Führungsstange -T 10093- um ca. 10 cm nach vorn gezogen werden.

Servicestellung zurücksetzen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

  • Die Anzugsdrehmomente der Schrauben entnehmen Sie der Montageübersicht
  • Schlossträger mit Anbauteilen an den Längsträgern und zwischen den Kotflügeln ausmitteln
  • Scheinwerfer festschrauben und Scheinwerfereinstellung prüfen → Fahrzeugelektrik; Elektrische Anlage;

Hinweis

  • Es ist darauf zu achten, dass die Druckschläuche für die Ladeluftkühler wieder richtig verrastet werden.
  • Schläuche und Leitungen dürfen nicht eingeklemmt werden.

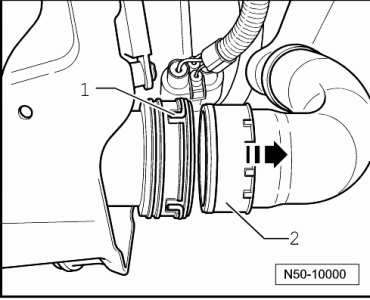

Druckschläuche entriegeln

  • Entriegeln Sie die Steckkupplung -1- und ziehen den Druckschlauch -2- in -Pfeilrichtung- aus der Kupplung.
  • Beim Zusammenbau der Druckschläuche ist darauf zu achten, dass die Steckkupplung hörbar einrastet.

Volkswagen Tiguan. N50-10000

Schlossträger mit Anbauteilen aus- und einbauen

Ausbauen

Hinweis

  • Der Schlossträger ist ein sicherheitsrelevantes Bauteil, aus diesem Grund darf er nicht in Stand gesetzt werden.
  • Bei Beschädigungen ist der Schlossträger zu ersetzen.

  • Schlossträger mit Anbauteilen -1- Servicestellung durchführen
  • Trennen Sie die vorhandenen elektrischen Steckverbindungen.
  • Trennen der elektrischen Steckverbindung der Crashsensoren → Karosserie Montagearbeiten Innen;
  • Kühlmittel ablassen und Kühlmittelleitung trennen → Motor-Kühlung;
  • Leitungen für Kondensator trennen → Heizung und Klimaanlage;

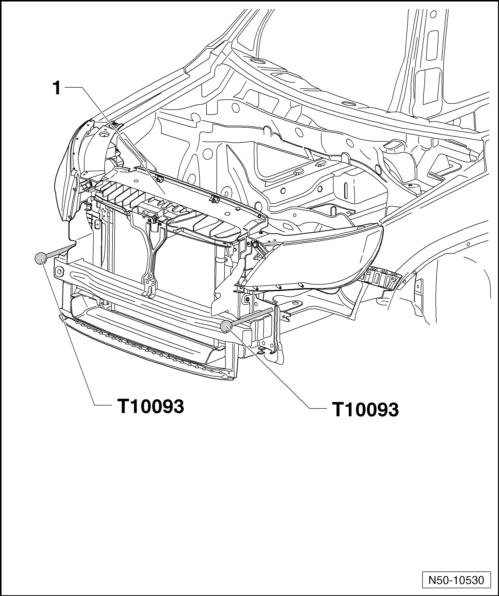

  • Drehen Sie mit einem zweiten Monteur die Führungsstange -T 10093- am linken und rechten Längsträger heraus und heben Sie den Schlossträger heraus.

ACHTUNG!

Sind die Leitungen der Klimaanlage und/oder des Kühlmittels getrennt, darf das Antriebsaggregat nicht mehr gestartet werden.

Hinweis

  • Kondensator und Hydraulikölkühler dürfen nicht an den Leitungen aufgehängt werden.
  • Kondensator- und Hydraulikleitungen dürfen nicht geknickt werden.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

  • Achten Sie darauf, dass beim Zusammenbau alle Steck- und Schlauchverbindungen richtig eingebaut werden.
  • Die Haltewinkel am Längsträger müssen eingebaut sein



  • Die Anzugsdrehmomente der Schrauben entnehmen Sie der Montageübersicht
  • Schlossträger an den Längsträgern und zwischen den Kotflügeln ausmitteln
  • Scheinwerfer festschrauben und Scheinwerfereinstellung prüfen → Fahrzeugelektrik; Elektrische Anlage;

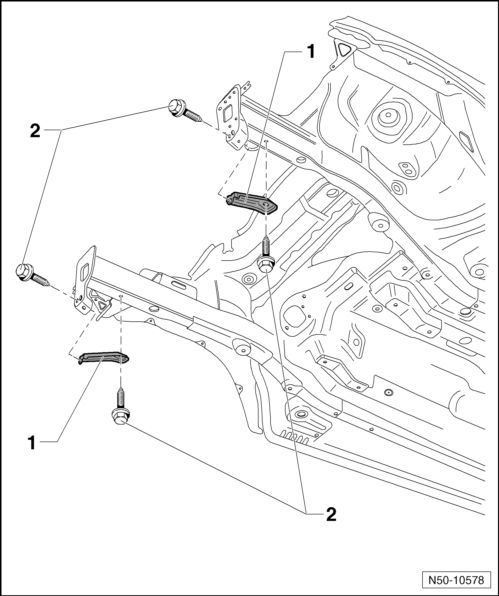

Haltewinkel für Stoßfängerhalter - Montageübersicht

  1. Haltewinkel
    • links und rechts
  2. Schraube
    • 2 Stück je Seite
    • Anzugsdrehmoment: 55 Nm
